ESTEL 5U Wbudowany system zasilania dla zewnętrznego gabinetu telekomunikacyjnego, Kompaktny projekt układu naprawczego dla telekomunikacji
Szczegóły Produktu
System zasilania dla zewnętrznej szafki telekomunikacyjnej
,Sprostownik do telekomunikacji
,System wyprostowujący dla telekomunikacji
System zasilania wbudowany 5U
1Wprowadzenie

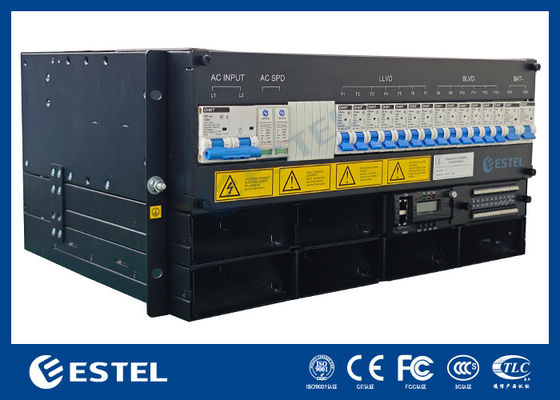

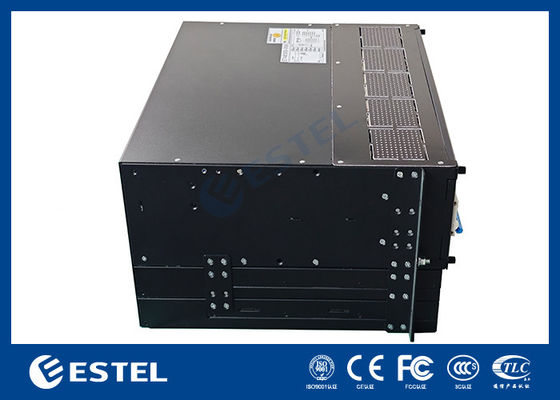

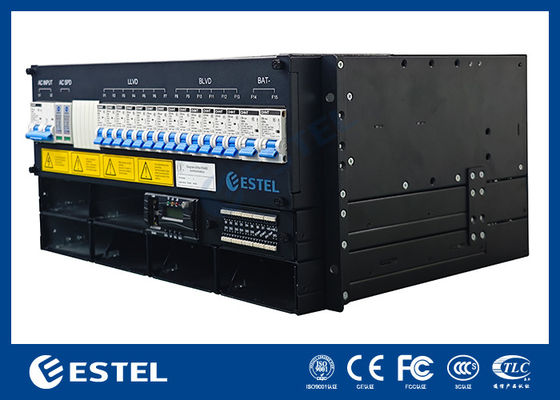

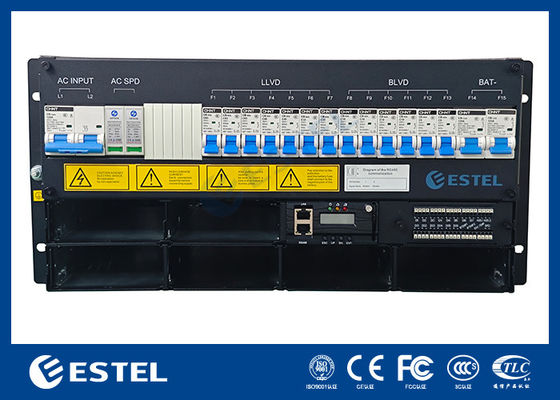

ESTEL ET48300 M5E65A jest nowym wbudowanym, kompaktowym źródłem zasilania, wyposażonym w nowatorską architekturę, która zapewnia małe rozmiary i wysoką gęstość mocy (do 24 kW w 5U).System ten priorytetowo traktuje elastyczność klienta.
Kompaktna konstrukcja o wysokości 5U, aby sprostać krytycznym potrzebom zastosowań w zakresie transmisji światłowodowej i mikrofalowej, urządzenia dostępowego, przełącznika.Kable są z przodu dostępne z MCB i busbar.Prawiacze serii MR48 w połączeniu z sterownikiem MC2600 gwarantują bezpieczną, niezawodną i elastyczną pracę.Zbudowany na sprawdzonej technologii ESTEL, seria MR48 jest gotowa spełnić przyszłe wymagania.
Kluczowe cechy
- Standardowa szerokość 19 cali, wszechstronna;
- 5U wysoce kompaktowa konstrukcja, oszczędność miejsca i koszt instalacji;
- Inteligentne zarządzanie, zdalna konserwacja online, obniżenie kosztów dostępu i konserwacji;
- Doskonałe zarządzanie baterią, aby wydłużyć żywotność baterii;
- Zapewnia różnorodne porty łączności;
- interfejs LAN/RS232/RS485, LAN-SNMP, TCP/IP w celu osiągnięcia elastycznego sieciowania i zdalnego monitorowania;
- Moduł wyprostowujący i sterownik mogą być wymieniane na gorąco, wygodna obsługa online;
- szeroki zakres napięcia wejściowego AC (90~300Vac);
- Inteligentne zarządzanie: utrzymanie zdalne online zmniejsza liczbę wizyt na miejscu i koszty utrzymania.
2.Scenariusze zastosowań
- Rozbudowa terenu
- Bezprzewodowa stacja bazowa
- Sieć przesyłowa
- Sieć komunikacyjna przedsiębiorstw
3Specyfikacje
| Model produktu | ET48300 M5E65A | ||
| System | Wymiar ((mm) | 482.0(W) *350(D) *5U(H) | |
| Waga | ≤ 20 kg (bez prostowarek) | ||
| Tryb chłodzenia | Naturalne chłodzenie | ||
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | ||
| Tryb okablowania | Górne wejście i górne wyjście | ||
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | ||
| Poziom ochrony | IP20 | ||
| Rozdzielenie AC | Tryb wejścia | 220Vac ((L-L) | |
| Pojemność wejściowa | 1×125A/2P | ||
| Zakres napięcia wejściowego | 90 ~ 300Vac | ||
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | ||
| Rozdzielenie prądu stałego | Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC | |
| Maksymalna pojemność | 18 kW ((6×3 kW) | 24 kW ((6×4 kW) | |
| Z wyłączeniem: | 2×125A/1P | ||
| Przerywacze obciążenia |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD: 2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Moduł naprawczy | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC | |
| Efektywność | ≥96% @wartość szczytowa | ||
| Moc nominalna | 3000W ((176~300VAC) | ||
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | ||
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | ||
| Waga | ≤ 2 kg | ||
| Tryb chłodzenia | Chłodzenie przymusowe z wentylatorem | ||
|
Kontroler
|
Wprowadzenie sygnału | 4 AI (3 temperatury akumulatora, 1 temperatury otoczenia), 6 DI (SPD, 6 wspólnych DI) | |
| Wyjście alarmowe | 6 kontakt suchy | ||
| Port łączności | Interfejs LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Tryb wyświetlania | LCD | ||
| Środowisko | Temperatura pracy | -40°C~+75°C (w przypadku pracy z pełnym obciążeniem temperatura nie przekracza 50°C) | |
| Temperatura przechowywania | -40°C~+75°C | ||
| wilgotność operacyjna | 0% ~ 95% ((nie kondensujące) | ||
| Wysokość | 0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) | ||
4.Wbudowany system zasilaniaDiagram
5.MR483000HG2B-CS
- Maksymalna sprawność >96%
- Zmiana mocy od 55°C do 75°C
- Wydajność wyjściowa < 176VAC
- Wysoka gęstość mocy
| Wprowadzenie AC | Wyjście prądu stałego | ||
| Napięcie wejściowe (nazwa) | 110VAC/220VAC | Napięcie wyjściowe | -42 do -58VDC,oznaczona: -53,5VDC |
| Zakres napięcia wejściowego | 85 do 290VAC | Maksymalna wydajność | >96% |
| Maksymalny prąd wejściowy | 18A | Maksymalna pojemność | 3000 W |
| Częstotliwość wejścia | od 45 do 65 Hz | Maksymalny prąd wyjściowy | 56.1A |
| Wskaźnik mocy | ≥ 0,99 (220VAC @ 20% do 100% obciążenia) | THD | ≤ 5% @ 50% do 100% obciążenia |
| Kontrola i monitorowanie | Środowisko | ||
| Protokół komunikacji | Potrafią | EMC | EN55032 klasa B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | Zielony - normalny; żółty - alarm; czerwony - usterka | Bezpieczeństwo | Wymagania w zakresie bezpieczeństwa |
6.MR484000SG1-GS
l Maksymalna sprawność > 96,5%
l Prędkość mocy od 45°C do 75°C
l Wydajna moc ratingowa < 176VAC
l Wysoka gęstość mocy
| Wprowadzenie AC | Wyjście prądu stałego | ||
| Napięcie wejściowe (nazwa) | 110VAC/220VAC | Napięcie wyjściowe | -42 do -58VDC,oznaczona: -53,5VDC |
| Zakres napięcia wejściowego | 85 do 290VAC | Maksymalna wydajność | > 96,5% |
| Maksymalny prąd wejściowy | 26A | Maksymalna pojemność | 4350W |
| Częstotliwość wejścia | od 45 do 65 Hz | Maksymalny prąd wyjściowy | 81.3A |
| Wskaźnik mocy | ≥ 0,99 (220VAC @ 20% do 100% obciążenia) | THD | < 3% @ ≥ 50% obciążenia |
| Kontrola i monitorowanie | Środowisko | ||
| Protokół komunikacji | Potrafią | EMC | EN55032 klasa B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| LED | Zielony - normalny; żółty - alarm; czerwony - usterka | Bezpieczeństwo | Wymagania w zakresie bezpieczeństwa |
7.MC2600 Kontroler
Wprowadzenie
MC2600 to nowa generacja kontrolera zasilania stałego, opracowana przez firmę Megmeet.przyjazne dla użytkownika, a także prosty w obsłudze interfejs, mocna funkcja zarządzania energią elektryczną, w tym zarządzanie energią napędową, akumulatory VRLA i baterie jonowe oraz moduły słoneczne.
Kluczowe cechy
- Automatyczne badanie baterii, w tym zaawansowane, zaplanowane, ciągłe i krótkie badania
- Minimalizuj czas instalacji za pomocą funkcji konfiguracji plikuupload
- Obniżenie kosztów eksploatacji ze względu na oszczędność energiifunkcja w stanie gotowości dla naprawcy
- Zarządza od 1 do 40 wyrównaczami
Pomiar
24 x odczyty analogiczne i 9 x odczyty cyfrowe, w tym: napięcie układu, prąd obciążenia, prąd baterii, temperatura baterii, 8*Dl, 8*D0, itp.
Komunikacja
Kontroler komunikuje się z komputerem hosta w dwóch trybach: Rs485 i ethernet (WEB lub SNMP.pobranie dzienników danych i alarmu historii dostępne są za pośrednictwem przeglądarki WEBKomunikacja pomiędzy sterownikiem a korektorami oraz modułami słonecznymi wykorzystuje komunikację CAN.
Protokół SNMP obsługuje porty GET, SET i TRAP 4xRs485 dla baterii BMS, DG lub urządzenia z funkcją rozszerzenia
Dziennik historii alarmu
1000 dziennik historii alarmu zdarzeń, FlFO do analizy systemu
System Statrs Log
1000 zapisów odczytów napięcia wyjściowego i prądu obciążenia oraz 50 zapisów odczytów historycznych badań baterii
LCD&LED
Wyświetlacz ekranu LCD o rozmiarach 128 x 32 dla stanu dostępu, alarmów, ustawień użytkownika; zielone/żółte/czerwone diody LED wskazują stan działania i alarmy
Zarządzanie baterią
- Opłata płynąca/wzmocniona
- Badanie baterii
- Kompensacja temperatury
- Przewidywanie pojemności baterii
- Odłączenie niskiego napięcia/zawieszenia
- Niska/wysoka temperatura
- odłączenie
Zarządzanie baterią
- Zarządza wieloma Megmeetrectifierami i/lub modułami słonecznymi w jednym systemie
- Wyraźnik czasu pracy wyrównać
- optymalizacja okresu życia
- Optymalizacja liczby aktywnych
- wyprostowarki o najwyższej wydajności
Alarmy/Wydarzenia
- Alarm SPD
- Alarm wejściowy cyfrowy
- Alarm bezpiecznika obciążenia
- Alarm w trybie ręcznym
- Nierównowaga bieżąca
- Alarm o temperaturze otoczenia
- Odłączenie obciążenia
- Niewydolność prądu przemiennego
- Alarm z bezpiecznikiem akumulatora
- Rozładowanie baterii
- Test baterii nie powiódł się
- Nierównowaga baterii
- Odłączenie baterii
- Uszkodzenie czujnika temperatury akumulatora
- Alarm temperatury akumulatora
- Komunikacja BMS
- Nieprawidłowość wejścia prądu przemiennego
- Uszkodzenie korektoru
- Uszkodzenie wentylatora korektoru
- Aktywacja zabezpieczenia naprawcy
- Stan włączonego/wyłączonego korektora
- Komunikacja z korektorem zawiodła.
- Tryb oszczędzania energii w systemie
- Przerwanie trybu oszczędzania energii
- Utrata komunikacji z modułem słonecznym
- Uszkodzenie modułu słonecznego
- Upadek wentylatora modułu słonecznego
- Zabezpieczenie modułu słonecznego aktywowane
- Status modułu słonecznego włączony/wyłączony
- Niewydolność wejścia modułu słonecznego
- Przejście prądu przemiennego nad napięciem i pod napięciem
- Prąd ciągły nad napięciem i pod napięciem
8.MC2900 Kontroler
Wprowadzenie
Mc2900 to najnowsza generacja sterownika zasilania prądu stałego opracowana przez Megmeet. Bazuje na procesorze ARM Cortex-A8, 256Nflash, 512M SRAM i systemie operacyjnym linux.,i łatwy w obsłudze interfejsSterownik zapewnia funkcję zarządzania sterownikiem, modułem słonecznym, modułem wiatrowym, modułem DC/DC, modułem HVDC, akumulatorem VRLA i akumulatorem litowo-jonowym.
Kluczowe cechy
- lpv4 statyczny/DHCP, lpv6 statyczny/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
- Wielojęzyczny wyświetlacz LCD i wyświetlacz internetowy
- Uaktualnienie oprogramowania układu sterowania za pośrednictwem USB/WEB/WIFl/bluetooth
- Zarządza od 1 do 48 wyrównaczami
Pomiar
22 x odczyty analogiczne i 12 x odczyty cyfrowe, w tym: napięcie układu, prąd obciążenia, prąd baterii, temperatura baterii, temperatura otoczenia, wilgotność otoczenia, 12*Dl. 8*DO. itp.
Komunikacja
Kontroler komunikuje się z komputerem hosta w 2 trybach: Rs485 i ethernet (TcP/p, UDp, https i SNMp).Przechowywanie historii eksploatacji i historii alarmu jest dostępne w przeglądarce WEBKomunikacja pomiędzy sterownikiem a wyrównawcami oraz modułami słonecznymi wykorzystuje komunikację CAN.
Protokół SNMP obsługuje porty GET, SET i TRAP 4xRS485 dla bateri BMS, DG lub płyt funkcji rozszerzenia
Dziennik historii alarmu
200000 alarmów historycznych i 100000 zdarzeń historycznych
System Statrs Log
5000 dzienników badań baterii, 5000 dzienników ładowania baterii, 5000 dzienników rozładowania baterii, 5000 DG dzienników pracy
LCD&LED
Ekran LCD o wymiarach 128 x 160 do uzyskania dostępu do bieżących warunków pracy, alarmów, ustawień użytkownika; zielone/żółte/czerwone diody LED wskazują stan pracy i alarmy
Zbieranie i zarządzanie
- Moduł prądu stałego/prądu prądu stałego/prądu przemiennego, dane modułu HVDC
- Narada i Shoto baterie litowe zbieranie danych
- Bateria litowa dowolnego protokołu modbus/YDT-1363 opartego na interfejsie RS485 lub CAN
- Jiangsu Yao baterieinspekcja daty zakupu
- Inteligentny licznik prądu zmiennego lub samodzielnie opracowana tablica pomiarowa
- Zbieranie danych z inteligentnych liczników prądu stałegoZbieranie i zarządzanie danymi inteligentnej DG
- Zbieranie i zarządzanie danymi inteligentnej ATSZbieranie i zarządzanie danymi klimatycznymiZbieranie i zarządzanie danymi inteligentnej CB
- Obliczanie energii
Zarządzanie baterią
L Zarządzanie ładowaniem i pływaniem
L Zarządzanie limitem prądu ładowania
l Kompensacja temperatury
l LVD
l Badanie baterii
l Wyliczenie napięcia środkowego
I szczyt cięcia
l Zarządzanie bateriami litowymi
Przejmuj zgodnie z pojemnością baterii
Przełączam w zależności od napięcia baterii
Badanie DG
l Pozostałe obliczenia paliwa
L Zarządzanie priorytetami w zakresie energii
L Korektyfikator Zarządzanie oszczędnościami energii
l Obrót korektora
Alarmy/Wydarzenia
- Alarm SPD
- Alarm wejściowy cyfrowy
- Alarm bezpiecznika obciążenia
- Alarm w trybie ręcznym
- Nierównowaga bieżąca
- Alarm o temperaturze otoczenia
- Odłączenie obciążenia
- Niewydolność prądu przemiennego
- Alarm z bezpiecznikiem akumulatora
- Rozładowanie baterii
- Test baterii nie powiódł się
- Nierównowaga baterii
- Odłączenie baterii
- Uszkodzenie czujnika temperatury akumulatora
- Alarm temperatury akumulatora
- Nie udało się
- Nieprawidłowość wejścia prądu przemiennego
- Uszkodzenie korektoru
- Uszkodzenie wentylatora korektoru
- Aktywacja zabezpieczenia naprawcy
- Stan włączonego/wyłączonego korektora
- Komunikacja z korektorem zawiodła.
- Tryb oszczędzania energii w systemie
- Przerwanie trybu oszczędzania energii
- Utrata komunikacji z modułem słonecznym
- Uszkodzenie modułu słonecznego
- Upadek wentylatora modułu słonecznego
- Zabezpieczenie modułu słonecznego aktywowane
- Status modułu słonecznego włączony/wyłączony
- Niewydolność wejścia modułu słonecznego
- Przejście prądu przemiennego nad napięciem i pod napięciem
- Prąd ciągły nad napięciem i pod napięciem
-
