Urządzenie przeciwprzepięciowe (SPD) do dystrybucji mocy 40kA Prąd udarowy Zdalny port alarmowy

Urządzenie przeciwprzepięciowe (SPD) do dystrybucji zasilania. Port zdalnego alarmu przeciwprzepięciowego 40 kA

Opis produktu

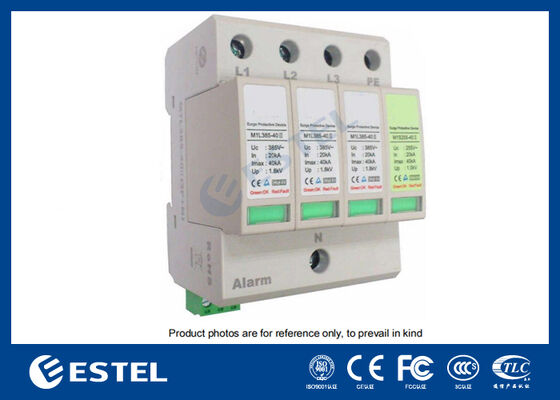

TheUrządzenie przeciwprzepięciowe M1L385-40 II (SPD)to wysoce niezawodny system ochrony elektrycznej, zaprojektowany w celu ochrony sprzętu przed przepięciami i skokami napięcia w rozdzielczych systemach elektroenergetycznych niskiego napięcia. To urządzenie zostało zaprojektowane specjalnie do zastosowań, w których niezbędna jest zarówno ochrona przed przetężeniem, jak i przegrzaniem, zapewniając solidną ochronę wrażliwych systemów elektrycznych i urządzeń elektronicznych.

Model M1L385-40 II jest zgodny zStandardy ochrony klasy Ci jest w stanie wytrzymać prądy udarowe do40 kA(test 8/20 μs), dzięki czemu nadaje się do stosowania w systemach dystrybucji energii i sprzęcie podatnym na przejściowe przepięcia. Jest wyposażony wport zdalnego alarmu(kontakt nieaktywny), zapewniając użytkownikom możliwości monitorowania w czasie rzeczywistym i ostrzegania o potencjalnych błędach lub awariach, zapewniając w ten sposób ciągłą integralność systemu i redukując przestoje.

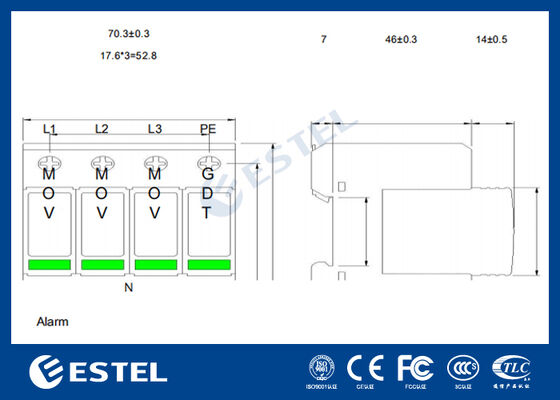

Urządzenie zostało zaprojektowane ze zintegrowaną podstawą ułatwiającą instalację i konserwację, zwykle montowaną naSzyna DIN 35mm, co jest powszechną praktyką w przypadku rozdzielnic urządzeń. Ta metoda instalacji gwarantuje, że SPD można bezpiecznie zamocować w systemie, nie pogarszając ogólnej wydajności instalacji elektrycznej. Urządzenie również obsługujeelastyczne okablowanierozmiary od1,5 mm² do 25 mm²do elastycznych połączeń i do35 mm²do połączeń sztywnych, spełniających różne wymagania instalacyjne.

Kluczowe dane techniczne

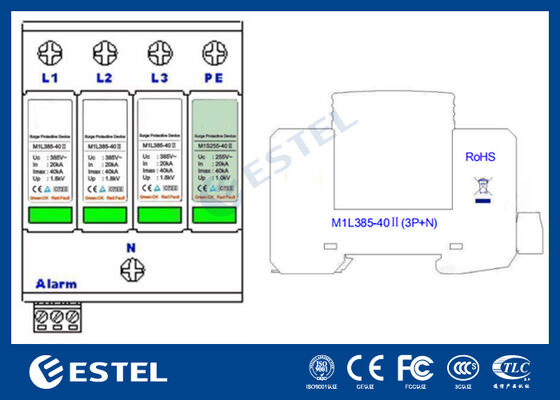

Model: M1L385-40 II (3P+N)

Znamionowe napięcie robocze:

230V/400VAC (LN/N-PE)

Częstotliwość znamionowa: 48 Hz do 62 Hz

Maksymalne napięcie robocze:

385 V (LN) / 255 V (N-PE)

Nominalny prąd rozładowania (w):

20kA (LN; N-PE)

Maksymalny prąd rozładowania (Imax):

40kA (LN; N-PE)

Poziom ochrony napięcia (w górę):

1,8 kV (LN) / 1,0 kV (N-PE)

Charakterystyka chwilowego przepięcia (TOV).:

5 s przy 385 V (LN) / 400 V przez 5 sekund

1200 V (L-PE) / 200 ms dla charakterystyki awarii

Prąd zwarciowy:

25kArmów

Rozmiar dla połączenia terminalowego:

1,5 mm² do 25 mm² (elastyczny) / 35 mm² (sztywny)

Maksymalny prąd dla portu alarmowego:

250 V / 0,5 A (AC) 0,1 A (DC); 125 V / 1 A (AC) 0,5 A (DC)

Stopień ognioodporności powłoki:

UL94 V-0

Stopień IP:

IP20

System monitorowania alarmów

TheM1L385-40 IISPD charakteryzuje się:port zdalnego alarmuktóry zapewnia informację zwrotną w czasie rzeczywistym dotyczącą stanu operacyjnego urządzenia. System alarmowy jest aktywowany przezbrak aktywnego kontaktui pomaga w utrzymaniu wydajności operacyjnej, ostrzegając użytkowników o konieczności konserwacji lub wymiany, zapewniając minimalizację przestojów sprzętu. Funkcja zdalnego alarmowania ułatwia także integrację z większymi systemami monitorowania, poprawiając nadzór nad infrastrukturą krytyczną.

Instrukcje instalacji

Urządzenie przeznaczone jest do montażu wgautoryzowani specjaliścitylko. Zwykle jest montowany naSzyna DIN 35mmwewnątrz rozdzielnicy urządzeń. SPD należy okablować zgodnie z poniższą instrukcją:

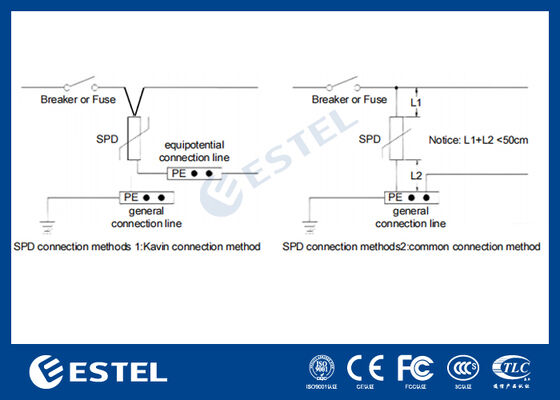

Metoda połączenia: Do okablowania można zastosować wspólne połączenie równoległe, maksymalnie16mm²wielożyłowy drut miedziany. Całkowita długość przewodu przyłączeniowego nie powinna przekraczać0,5 metra.

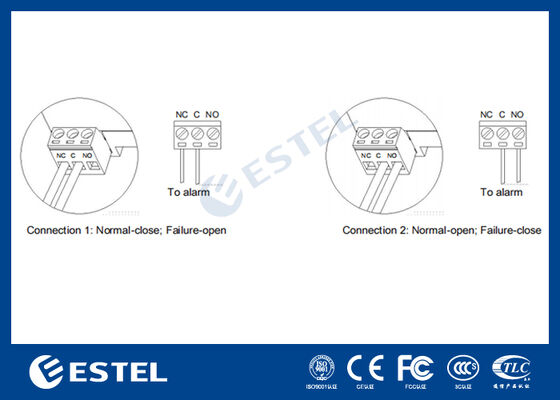

Theterminal do podłączenia alarmuznajduje się w dolnej części ogranicznika. W celu zdalnego monitorowania użytkownicy powinni wyciągnąć wtyczki przewodów i włożyć przewody alarmu do odpowiednich otworów w wtyczkach przewodów, następnie włożyć wtyczki do ich pierwotnego położenia i dokręcić śruby.

Postępując zgodnie z załączoną instrukcją, urządzenie można zintegrować z instalacją elektryczną, zapewniając solidną ochronę przed przepięciami i zapewniając ciągłą, niezawodną pracę.

Zalety urządzenia przeciwprzepięciowego M1L385-40 II:

Wysoka wydajność prądowa udarowa: Przy maksymalnym prądzie rozładowania wynoszącym40 kAten SPD może wytrzymać znaczne skoki napięcia i napięcia przejściowe, zapewniając doskonałą ochronę wrażliwego sprzętu.

Możliwość zdalnego monitorowania: Wbudowanyport zdalnego alarmupozwala na łatwe monitorowanie i konserwację, zapewniając szybkie rozwiązanie wszelkich problemów.

Instalacja przyjazna dla użytkownika:Montaż na szynie DINsystem upraszcza instalację i ułatwia integrację z istniejącą infrastrukturą elektryczną.

Szeroki zakres ochrony napięciowej: Wytrzymuje napięcie do385 V(LN) i255 V(N-PE), dzięki czemu nadaje się do różnych zastosowań w systemach dystrybucji energii.

Trwałe i bezpieczne:powłoka ognioodporna (UL94 V-0)IStopień ochrony IP20zapewnić, że urządzenie pozostanie bezpieczne i trwałe w różnych środowiskach pracy.

Obszary zastosowań:

Systemy dystrybucji energii: Chroni systemy zasilania przed przejściowymi przepięciami, które mogą uszkodzić wrażliwe komponenty.

Sprzęt telekomunikacyjny: Zapewnia bezpieczeństwo sprzętu telekomunikacyjnego, zapobiegając wpływowi przepięć na wydajność.

Przemysłowe systemy elektryczne: Chroni maszyny i urządzenia przemysłowe przed awariami elektrycznymi, które mogą spowodować przestoje lub uszkodzenia.

Systemy energii odnawialnej: Chroni systemy energii słonecznej, wiatrowej i innych źródeł energii odnawialnej przed przepięciami elektrycznymi spowodowanymi czynnikami zewnętrznymi.

Streszczenie

TheUrządzenie przeciwprzepięciowe M1L385-40 IIzapewnia wysoce skuteczną ochronę systemów elektrycznych i wrażliwego sprzętu przed przepięciami, skokami napięcia i awariami elektrycznymi. Dzięki dużej obciążalności prądowej udarowej, funkcjom zdalnego monitorowania i łatwej instalacji za pośrednictwemMontaż na szynie DINjest niezawodnym wyborem do zastosowań przemysłowych, telekomunikacyjnych i dystrybucji energii.
