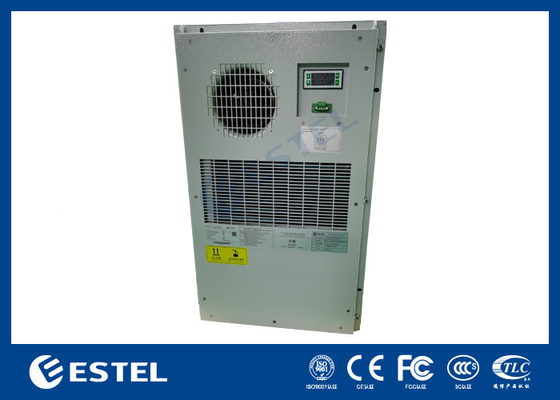

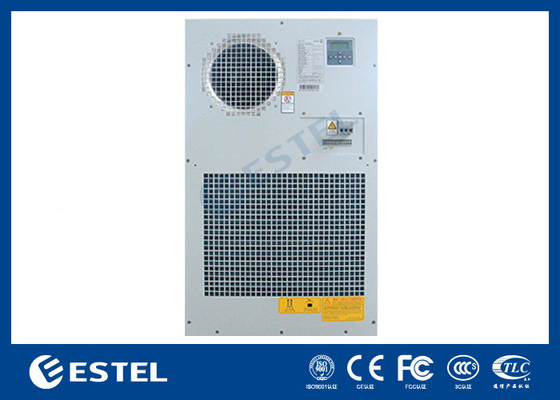

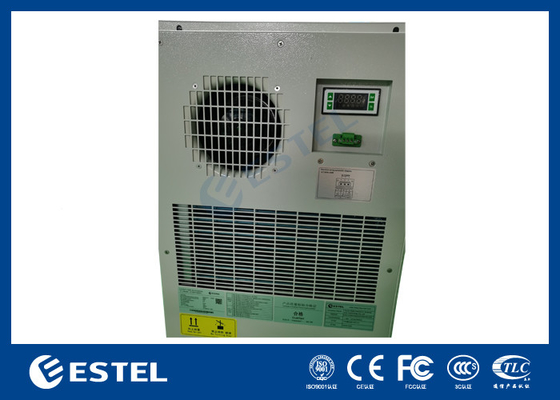

Szczegóły Produktu:
Zapłata:
|
Noise Level: | ≤60dB | Finish: | Outdoor type powder coating |
---|---|---|---|
Heat Exchanger: | 75W/K | Rohs Compliant: | Yes |
Input Voltage: | AC 220V±15% 50Hz | Installation Mode: | door mounted/side mounted |
Dimensions: | 600mm x 500mm x 400mm | Installation Environment: | Outdoor telecom enclosure |
Power Supply: | 220V/50Hz | Power: | 1300 |
Color: | Grey | Power Input: | 220VAC |
Ip Grade: | IP55 | Material: | Galvanized Steel |
Compressor Type: | Rotary | ||
Podkreślić: | Klimatyzator zewnętrzny 3000W,obudowa telekomunikacyjna IP55,Klimatyzator zewnętrzny 220V |
1.1. Przedmowa
Niniejsza instrukcja zawiera wskazówki dotyczące instalacji, obsługi, funkcji i rutynowej konserwacji klimatyzatora szafowego. Prosimy o uważne przeczytanie instrukcji przed użyciem i przestrzeganie zasad użytkowania i uwag.
Uwaga: Wszystkie operacje tego produktu powinny być wykonywane przez profesjonalnych inżynierów.
1.2. Wprowadzenie do produktu
Klimatyzator jest rodzajem produktu chłodniczego opracowanego dla szaf. Ma zastosowanie w miejscach, gdzie ciepło wewnętrzne szafy jest bardzo duże, wewnętrzne urządzenia elektroniczne są wrażliwe na temperaturę otoczenia i które powinny być całkowicie odizolowane wewnętrznie i zewnętrznie. Produkt ten ma wiele funkcji, wysoką niezawodność i cechę, że może zacząć działać bez skomplikowanego debugowania po włączeniu zasilania.

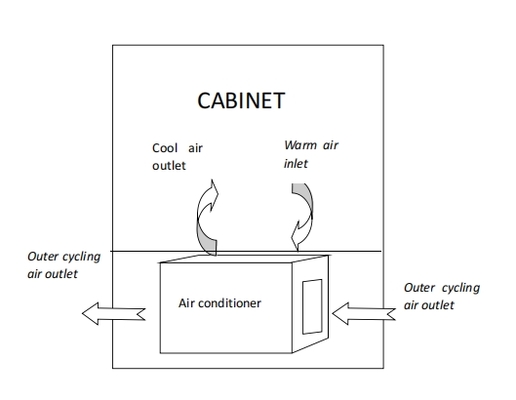

Wentylator w wewnętrznym obiegu powietrza pochłania gorące powietrze z góry, aby dokonać wymiany ciepła powietrza przez żebra parownika i wysyła schłodzone powietrze z dołu klimatyzatora. W ten sposób powietrze w szafie może krążyć, aby osiągnąć cel obniżenia temperatury. Tymczasem wentylator w zewnętrznym obiegu powietrza pochłania zewnętrzne zimne powietrze z dołu i odprowadza gorące powietrze z góry po wymianie ciepła.
Pozycja | Nazwa | Temperatura początkowa | Wartość domyślna |
---|---|---|---|
Wymiary i instalacja | Wymiary zewnętrzne obudowy (szerokośćwysokośćgłębokość) | mm | 784*619*245 |
Wymiary zewnętrzne łącznie z | mm | / | |
kołnierzem (szerokośćwysokośćgłębokość) | Waga | kg | 40 |
Metoda instalacji | Montaż podłogowy | ||
Metoda instalacji | Zewnętrzna | ||
Środowisko i ochrona | Temperatura otoczenia pracy | 5. | -40 do +55 |
Hałas | dB(A) | 65 | |
Oczekiwana żywotność | Lata | >10 | |
Stopień IP | IP55 | ||
Czynnik chłodniczy | R134a | ||
Certyfikat ROHS | tak | ||
Zakres napięcia wejściowego | 220±15%VAC/50Hz | ||
Wydajność | Wydajność chłodnicza (L35/L35) | W | 3000 |
Znamionowa moc wejściowa chłodzenia (L35/L35) | W | 1280 | |
Znamionowy prąd czynnika chłodniczego (L35/L35) | A | 5.8 | |
Maksymalny prąd chłodzenia | A | 8.5 | |
Moc cieplna (opcjonalnie) | W | 1000 | |
Objętość powietrza obiegu wewnętrznego | M3/h | 900 |
Uwaga: schemat instalacji służy jedynie jako odniesienie, konkretny schemat instalacji powinien być określony zgodnie ze środowiskiem rzeczywistego użytkowania.
3.1. Usuwanie opakowania i sprawdzanie
1. Proszę przygotować narzędzia instalacyjne: nóż i nożyczki oraz założyć rękawice ochronne.
2. Proszę usunąć folię ochronną i taśmę pakującą, a następnie usunąć karton, wyjąć klimatyzator.
3. Proszę sprawdzić listę załączników i worki z akcesoriami w kartonie, sprawdzić, czy model klimatyzatora jest prawidłowy.
Uwagi:
1. Po usunięciu opakowania zewnętrznego, upewnij się, że klimatyzator jest ustawiony pionowo i nie jest ustawiony poziomo ani do góry nogami.
2. Po usunięciu opakowania zewnętrznego, proszę dokładnie sprawdzić, czy wygląd klimatyzatora jest uszkodzony lub zanieczyszczony olejem, jeśli wygląd klimatyzatora ma widoczne odkształcenia lub plamy oleju, prosimy o kontakt z producentem na czas.
3. Jeśli nie ma potrzeby natychmiastowej instalacji produktu lub musi on zostać przetransportowany w inne miejsce, prosimy o ponowne zapakowanie klimatyzatora po sprawdzeniu.
4. Zaleca się recykling materiałów do rozpakowywania.
3.2. Instalacja mechaniczna
Narzędzie instalacyjne: śrubokręt krzyżakowy
Kroki instalacji:
1) Wybierz miejsce cięcia na szafie zgodnie ze schematem otworów, usuń obszar cienia i wykonaj otwór instalacyjny.
2) Dopasuj kołnierz klimatyzatora do drzwi szafy, przymocuj klimatyzator do powierzchni instalacyjnej szafy mocno śrubami M5.
3) Sprawdź, czy klimatyzator jest zainstalowany poziomo i mocno.
Uwagi:
1) Sprawdź, czy pętla drenażowa klimatyzatora jest gładka, na wypadek zablokowania drenażu.
2) Przy określaniu lokalizacji otworu instalacyjnego w szafie, należy unikać blokowania wlotów i wylotów powietrza wewnątrz szafy przez jakiekolwiek elementy wewnątrz szafy, a te dwa powinny być utrzymywane w odległości poziomej większej niż 150 mm; w przeciwnym razie może to prowadzić do zwarcia powietrza powrotnego i słabego efektu chłodzenia itp.;
3) Przenoszenie lub przesuwanie klimatyzatora powinno odbywać się ostrożnie, aby uniknąć uderzeń i zarysowań
jego powłoki powierzchniowej;
Pozycja | Port | Definicja |
---|---|---|
Faza | L | Kabel wejściowy zasilania L |
Zero | N | Kabel wejściowy zasilania N |
Uziemienie | PE | Przewód uziemiający |
Pozycja | Port | Definicja |
---|---|---|
+ Interfejs komunikacyjny RS485 | RS485A | Porty komunikacyjne RS485 (+) |
- Interfejs komunikacyjny RS485 | RS485B | Porty komunikacyjne RS485 (-) |
Publiczny zacisk alarmowy (NO) | NO | Jest normalnie otwarty, jeśli nie ma alarmu |
Publiczny zacisk alarmowy (COM) | COM | Port wspólny |
Publiczny zacisk alarmowy (NC) | NC | Jest normalnie zamknięty, jeśli nie ma alarmu |
4.1. Chłodzenie
Gdy temperatura wewnątrz szafy jest wyższa niż temperatura początkowa chłodzenia, zaczyna się chłodzenie; gdy temperatura wewnątrz szafy jest niższa niż temperatura zatrzymania chłodzenia, zatrzymuje chłodzenie.
Wartość domyślna | Zakres ustawień | Jednostka | Temperatura początkowa | Uwaga |
---|---|---|---|---|
Temperatura początkowa chłodzenia | 32 | [20~40] | 5. | Temperatura zatrzymania chłodzenia = Temperatura początkowa chłodzenia - Różnica powrotu chłodzenia |
Różnica powrotu chłodzenia | [0~10] | [3~10] | 5. |
4.2. Ogrzewanie(Opcjonalne)
Gdy temperatura wewnątrz szafy jest niższa niż temperatura początkowa ogrzewania, zaczyna się ogrzewanie;
gdy temperatura wewnątrz szafy jest wyższa niż temperatura zatrzymania ogrzewania, zatrzymuje ogrzewanie.
Wartość domyślna | Zakres ustawień | Jednostka | Temperatura początkowa | Uwaga |
---|---|---|---|---|
Temperatura początkowa ogrzewania | [0~10] | [-10~15] | 5. | Temperatura zatrzymania ogrzewania = Temperatura początkowa ogrzewania + Różnica powrotu ogrzewania |
Różnica powrotu ogrzewania | 10 | [3~15] | 5. |
4.3. Zdalny monitoring
Klimatyzator posiada interfejs komunikacyjny RS485, obsługujący protokół komunikacyjny MODBUS- RTU .Klimatyzator komunikuje się z górnym monitorem za pośrednictwem interfejsu komunikacyjnego RS485 . Lub użytkownicy mogą sprawdzić stan pracy klimatyzatora, przeglądając bezpośrednio ekran wyświetlacza i zmienić jego parametry pracy. 4.4.
Sterowanie wentylatorem zewnętrznym (Opcjonalne) Zgodnie z wymaganiami opcjonalnymi, wentylator zewnętrzny (Wydmuch wodoru / wentylator awaryjny)
19 automatycznie realizuje funkcję cyklicznego wydmuchu wodoru i wentylacji awaryjnej. Funkcja wydmuchu wodoru (Opcjonalne)
:Gdy nadchodzi cykl wydmuchu wodoru, klimatyzator uruchamia wentylator wydmuchu wodoru, przełącznik sterujący zamyka się.Parametr
Wartość domyślna | Zakres ustawień | Jednostka | Temperatura początkowa |
---|---|---|---|
24 | [0~72] | h | Czas rozładowania |
5 | [0~10] | Min | Parametr |
Wartość domyślna | Zakres ustawień | Jednostka | Temperatura początkowa |
---|---|---|---|
45 | [28~50] | °C | 5. |
42 | [25~50] | °C | 5. |
Ikona | Funkcja | Wyjaśnienie funkcji | 1 |
---|---|---|---|
❄️ | Praca chłodzenia | Wskazuje, czy chłodzenie działa, czy nie | |
