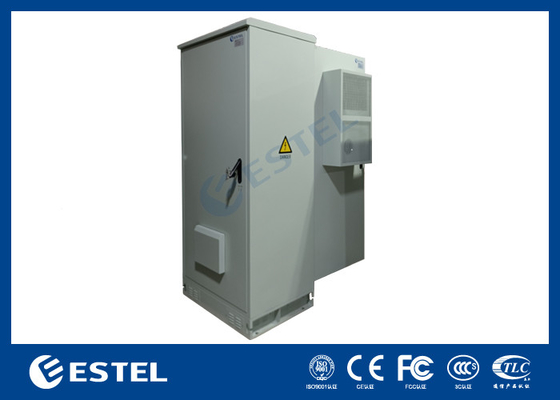

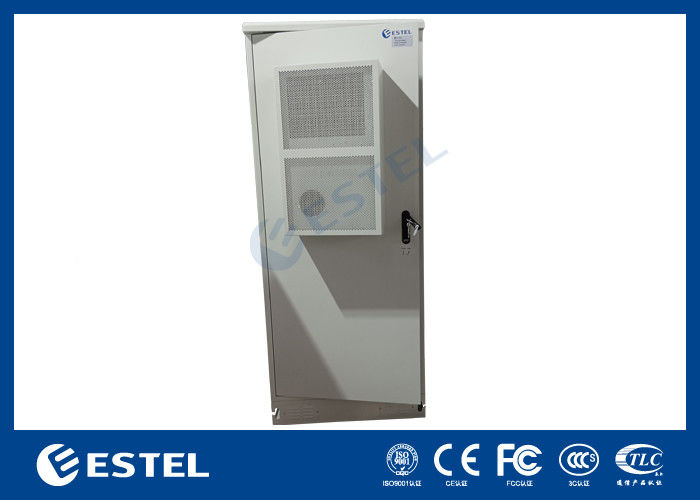

40U zewnętrzna szafa z bateriami IP55 łatwo zmontowana szafa z chłodzeniem
Szczegóły Produktu
40U zewnętrzna szafa z akumulatorami IP55
,zamontowane na zewnątrz chłodzenie szafki z bateriami
,łatwo zmontowana szafka akumulatorów 40U
40U zewnętrzna szafa z bateriami IP55 łatwo montażowa szafa z chłodzeniem
1. 40U zewnętrzna szafa z bateriami IP55 łatwo montażowa szafa z funkcją chłodzenia
-
Szafa jest odporna na kurz, słońce i deszcz, która jest stosowana w środowisku zewnętrznym.
-
Chłodzenie szafy: wentylatory i klimatyzator (inne rozwiązanie chłodzenia: wymiennik ciepła).
-
Układ szafy jest rozsądny, co ułatwi dostęp do kabli, mocowanie i uziemienie.
-
Wszystkie kable używane w szafie są wykonane z materiałów opalanych.
2. 40U zewnętrzna szafa z bateriami IP55 łatwo montażowy szafa z chłodzącymi szczegółami:
-
Materiał szafy: szafa wykonana jest ze stali ocynkowanej, z podwójnymi ścianami, grubość płyty zewnętrznej: 1,5 mm, grubość płyty wewnętrznej: 0,8 mm.Istnieje izolacja cieplna między ścianą wewnętrzną i zewnętrznąMateriał izolacyjny 20 mm PEF, współczynnik izolacji termicznej: 0,035 W/m·K.
-

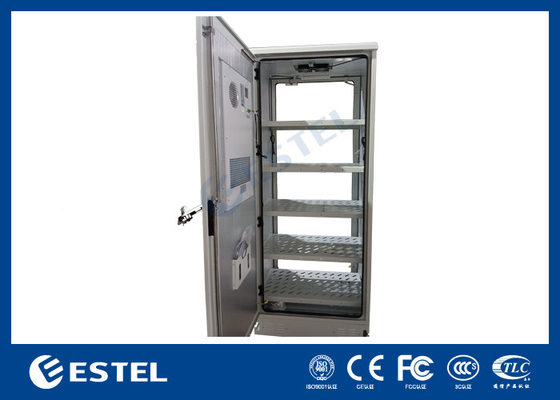

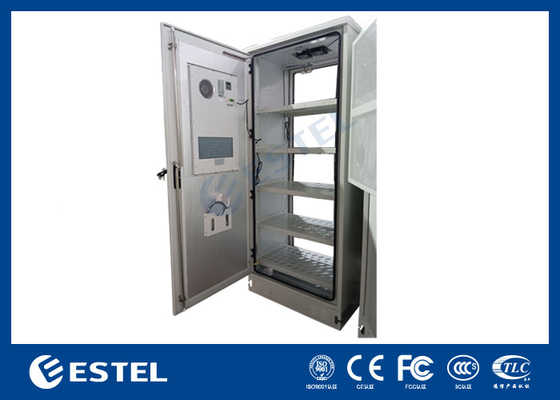

Struktura szafy: szafa zawiera półkę z bateriami do umieszczania baterii.
-
Drzwi i zamki szafki: szafa zawiera jedno drzwi wejściowe. Drzwi szafy wykorzystują wbudowaną strukturę. Kąt otwierania drzwi jest większy niż 110 °, a urządzenie ograniczające drzwi może ograniczyć kąt otwierania.Zamek jest zabezpieczony przed kradzieżą., wspierający kłódkę.
3. 40U zewnętrzna szafa z bateriami dostosowana IP55 Łatwo zmontowana szafa Szybkie szczegóły:
|
Miejsce pochodzenia: Shenzhen, Chiny (kontynent) |
Wymiary zewnętrzne: H × W × D 2100 × 900 × 700 mm |
|
Nazwa marki: ESTEL |
Konstrukcja: pojedyncza ściana, z izolacją |
|
Numer modelu:ET9070210-40U |
Układ szafy: jedno pomieszczenie do montażu baterii |
|
Nazwa produktu: zewnętrzna szafka baterii |
Zamknięcie szafki: zamek antykradzieżowy w trzech punktach |
|
Certyfikacja: ISO9001, IP55 |
Poziom ochrony: IP55 |
|
Zastosowanie: zewnętrzna stacja bazowa telekomunikacyjna |
Wjazd kablowy: na dnie szafy |
|
Materiał: stal ocynkowana |
Oświetlenie: lampa LED DC48V |
|
Izolacja termiczna: PEF |
Ochrona przed uziemieniem: pręt miedziany |
|
Kolor: szary (podporządkowany) |
Chłodzenie: klimatyzator 220VAC 50/60Hz |
|
Powłoka: powłoka proszkowa przeciw korozji na zewnątrz |
Inne opcje chłodzenia: wymiennik ciepła |
4. 40U zewnętrzna szafa z bateriami dostosowana IP55 Łatwo zmontowana Specyfikacje szafy:
|
Konfiguracja |
Pozycja |
Parametry techniczne |
||
|
Szafki |
Model |
ET9070210-40U |
||
|
Poziom ochrony |
IP55 |
|||
|
Wymiar zewnętrzny |
H2100mm×W900mm×D700mm (może być dostosowane) |
|||
|
Wymiar wewnętrzny |
19 cala szynka, 40U |
|||
|
Materiał |
Ocieplona stal, grubość 1,2 mm, pojedyncza ściana. Grubość części łożysk: 2,0 mm |
|||
|
Izolacja |
20 mm PEF |
|||
|
Powierzchnia |
Powierzchnia poliestrowa w proszku |
|||
|
Kolor |
RAL7035 |
|||
|
Zamknij. |
Trzypunktowy układ zamykania przeciwkradzieży |
|||
|
Zębaty |
Wnętrze zawiasu |
|||
|
Opcje instalacji |
Wyroby z włókien sztucznych |
|||
|
Routing kablowy |
Kabel wchodzący i wychodzący z dolnej części szafy |
|||
|
Utrzymanie |
Jedno wejście, przednia konserwacja |
|||
|
Chłodzenie |
Opcje |
Klimatyzator klimatyzacyjny |
Klimatyzator prądu stałego |
Wiatrak |
|
Pojemność chłodzenia |
1500 W |
/ |
|
|
|
Napięcie wejściowe |
220VAC 60HZ |
/ |
|
|
|
Komunikacja |
RS485 |
/ |
|
|
|
Czujniki |
Czujnik drzwi |
|||
|
Pozostałe |
Lampa LED do oświetlenia |
|||
|
Środowisko |
Temperatura pracy |
-40°C ~+55°C (+ Promieniowanie słoneczne) |
||
|
Temperatura przechowywania |
-40°C~+70°C |
|||
|
Wilgotność robocza |
5%~95% (bez kondensacji) |
|||
|
Wysokość robocza |
0~4000 metrów |
|||
5. Diagram wymiarów
6Zaprojektowanie zamka drzwiowego zabezpieczonego przed kradzieżą
-
Odporność na uszkodzenia zamka zabezpieczonego przed kradzieżą spełnia wymagania GA/T 73-1994 Mechanical Anti-theft Lock klasy B, wspierający klamkę.
-
Trzy punkty.
7Wjazd kablowy
Kabel zasilający i inne kable zewnętrzne używają metody podłączenia.
8Ochrona uziemienia
-
Szafka zawiera miedzianą pręt z powłoką antykorozyjną.
-
Metalowa część szafki powinna być połączona ze sobą i połączona sztywkiem uziemienia.
-
Ochronne uziemienie innych urządzeń znajdujących się wewnątrz szafki powinno być podłączone do pręta uziemienia.
9Połączenie i mocowanie
-
Użyj połączenia anty luźnego nawigacji jako konstrukcji i połączenia nośnika.
-
zawiasy drzwi używają wewnętrznego trybu zawiasu.
10Wzór i obróbka powierzchni
Powierzchnia obudowy szafy jest specjalną powłoką powłoką zewnętrzną, o białym szarym kolorze (PANTONE 428C).
11. czujnik drzwi, czujnik dymu i lampa LED zainstalować na górze.
12Opakowanie i wysyłka
-
