Mounting Method: | Door mounted | Airflow: | 1500m3/h |
---|---|---|---|
Installation Method: | Wall-mounted | Warranty: | 1 year |
Fans Power Consumption: | 68W | Noise: | ≤62dB |
Color: | Silver | Internal Airflow: | 450 m3/h |
Rated Input Voltage: | AC220V/50Hz | Ingress Protection: | IP65 |
Air Flow Rate: | 100 CFM | Installation Mode: | Door mounted |
Rated Input Current: | 2.1A | Application: | Outdoor |
Voltage: | 125w/k | ||
Podkreślić: | 48VDC obudowa wymiennika ciepła,325W/K obudowa wymiennika ciepła,Wymiennik ciepła RS485 MODBUS RTU |
48VDC 325W/K Wymiennik ciepła obudowy Komunikacja RS485 Protokół MODBUS RTU

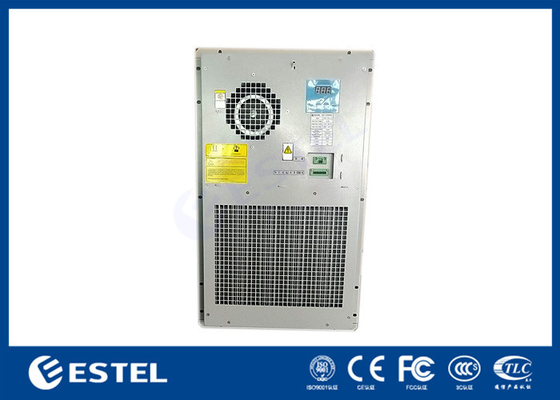

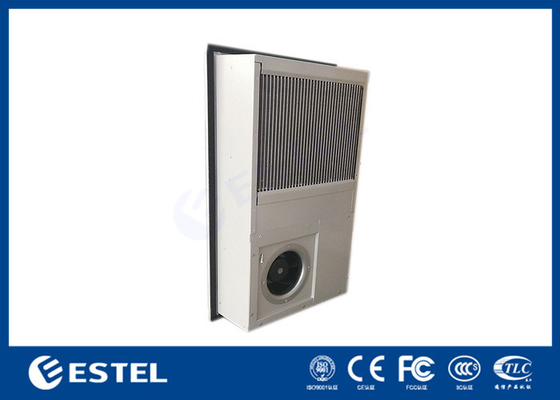

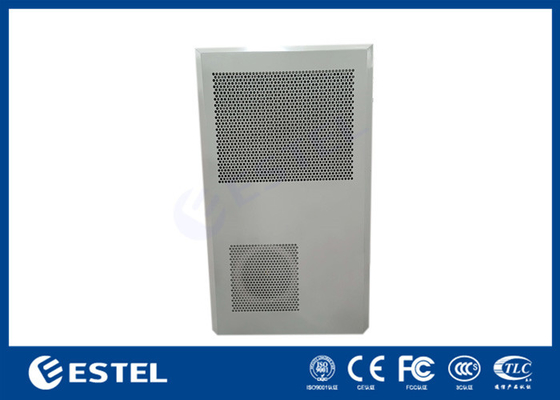

Wymiennik ciepła
WHCZA-325-000-250 wymiennik ciepła to pasywne rozwiązanie chłodzące przeznaczone do różnych zamkniętych przestrzeni, zapewniające efektywne odprowadzanie ciepła z urządzeń elektronicznych.
Pasywna konstrukcja chłodzenia: Wykorzystuje rdzeń wymiennika ciepła z przeciwprądem, w którym powietrze otoczenia przechodzi przez jedną stronę aluminiowej płyty, a zanieczyszczone powietrze przechodzi po drugiej stronie. Ta konstrukcja umożliwia przenoszenie ciepła z zanieczyszczonego powietrza do powietrza otoczenia, jednocześnie utrzymując strumienie powietrza oddzielnie, zapewniając brak wzajemnego zanieczyszczenia.
Wysoka wydajność: Wymiennik ciepła został zaprojektowany tak, aby zminimalizować spadek ciśnienia powietrza, co pozwala na bardziej efektywne chłodzenie przy użyciu wentylatora o tym samym rozmiarze.
Trwałość: Zbudowany z wytrzymałych materiałów i procesów, zapewniających długą żywotność do 10 lat.
Oszczędność energii: Osiąga do 85% oszczędności energii dzięki odzyskiwaniu ciepła odpadowego i zmniejszeniu zapotrzebowania na dodatkowe systemy chłodzenia.
Zgodność: Spełnia międzynarodowe standardy, w tym certyfikaty RoHS, CE i ISO, zapewniając bezpieczeństwo i odpowiedzialność środowiskową.
Wymiennik ciepła HCZA-325-000-250 jest idealny do różnych zastosowań, w tym:
Schrony telekomunikacyjne: Idealny do chłodzenia szaf i schronów telekomunikacyjnych, szczególnie w środowiskach zewnętrznych, gdzie tradycyjna klimatyzacja może być niemożliwa.
Obudowy przemysłowe: Odpowiedni do różnych zastosowań przemysłowych wymagających efektywnego odprowadzania ciepła w zamkniętych przestrzeniach.
Systemy magazynowania energii: Skuteczny w utrzymaniu optymalnych temperatur dla akumulatorów i innych komponentów w rozwiązaniach do magazynowania energii.
Centra danych: Pomaga w zarządzaniu odprowadzaniem ciepła w centrach danych, przyczyniając się do efektywności energetycznej i niezawodności sprzętu.
Wydajność chłodzenia: Waha się od 35W/K do 90W/K, w zależności od konkretnego modelu.
Zakres temperatur pracy: -40°C do +70°C, co sprawia, że nadaje się do szerokiego zakresu warunków środowiskowych.
Przepływ powietrza: Wewnętrzne natężenia przepływu powietrza wahają się od 200 m³/h do 550 m³/h, w zależności od modelu.
Zasilanie: Dostępne w wersjach DC (48V) i AC (220V-240V), aby dostosować się do różnych wymagań instalacyjnych.
Poziom hałasu: Waha się od 45 dB(A) do 54 dB(A) w odległości 3 metrów, zapewniając cichą pracę.
Stopień ochrony: IP55, zapewniający ochronę przed wnikaniem kurzu i wody.
Cecha | Specyfikacja |
---|---|
Model | HCZA-325-000-250 |
Wydajność chłodzenia | 328W/K |
Moc grzałki | Opcjonalnie: 300W |
Wewnętrzny przepływ powietrza | 3330 m³/h |
Typ wentylatora | Odwrotny odśrodkowy |
Temperatura pracy | -15°C do +65°C |
Poziom hałasu | ≤68 dB(A) w odległości 1m |
Stopień ochrony | IP-5 |
Wymiary (WxSxG) | 1300mm x 740mm x 240mm |
Waga | 54 kg |
Materiał | Aluminium z powłoką epoksydową |
Zgodność | RoHS, CE, ISO |
Oczekiwana żywotność | 10 lat |
Szczegóły interfejsu montażowego

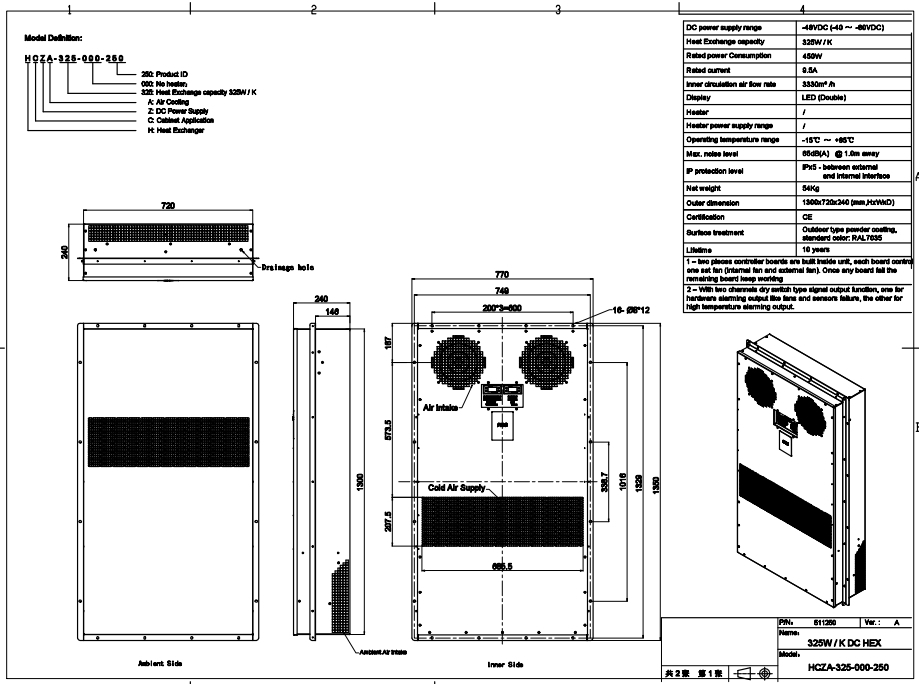

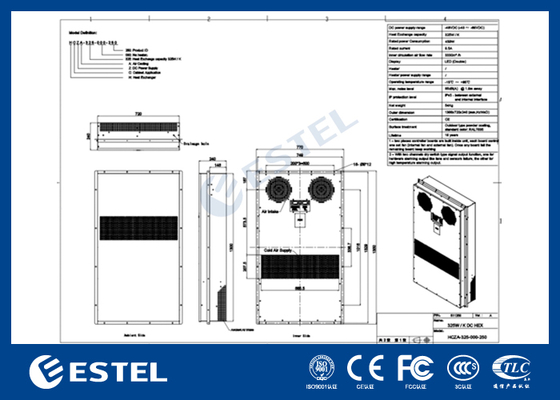

Definicja modelu:
HCZA-325-000-250
Zakres zasilania DC:
-49VDC (-40V do -60VDC)
Wydajność wymiany ciepła:
328W/K
Znamionowy pobór mocy:
450W
Prąd znamionowy:
33A (Przepływ powietrza)
Wewnętrzny wskaźnik przepływu powietrza:
3330m³/h
Wyświetlacz:
LED (Podwójny)
Grzałka:
Zasilanie grzałki LED ze określonymi warunkami pracy.
Zakres temperatur pracy:
-15°C do +65°C
Poziom hałasu:
≤68dB(A) w odległości 1m
Poziom ochrony IP:
IP-5 (Pomiędzy interfejsem zewnętrznym i wewnętrznym)
Waga netto:
54kg
Wymiar zewnętrzny:
1300mm x 740mm x 240mm (WxSxG)
Certyfikacja:
CE
Żywotność:
10 lat
Uwagi:
Nie zaleca się dodawania dodatkowej powłoki.
Typ instalacji:
Wlot powietrza zewnętrznego wymagany przez klienta.
Rozmiar otworu drzwi szafy:
770mm x 2000mm.

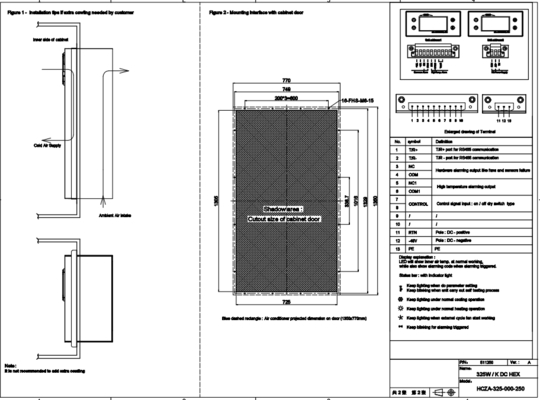

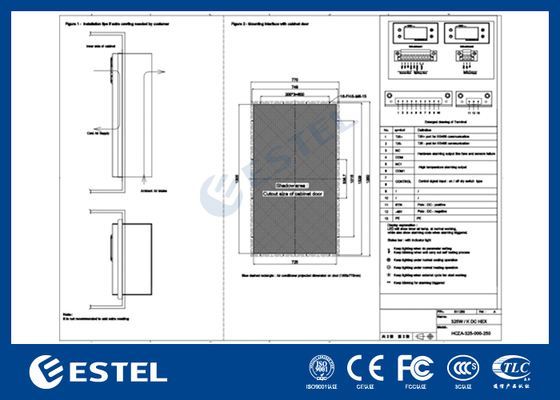

Interfejs montażowy do drzwi szafy:
Wymiary instalacyjne dla wycięć po stronie drzwi. Wymiary zapewniają prawidłową cyrkulację powietrza i dopasowanie systemu chłodzenia.
Połączenie zaciskowe:
Port T/R: Do komunikacji RS485.
NC1: Brak połączenia.
COM1: Port komunikacyjny do połączenia wewnętrznego.
COM2: Port komunikacyjny do zarządzania danymi.
Funkcje sterowania jednostką:
Sterowanie włącznikami/wyłącznikami dla różnych komponentów wewnętrznych, takich jak wentylatory i grzałki, w celu zapewnienia wydajnej pracy.
