Szczegóły Produktu:
Zapłata:
|
| Procesor: | Procesor: Dwurdzeniowy 32-bitowy mikroprocesor Xtensa LX6, taktowanie 240 MHz | Wejście AI/DI: | 2 drogowe AI Typ napięcia; |
|---|---|---|---|
| Składowanie: | Pamięć: 448KB ROM 520SRAM | Inteligentne usta Connect: | 2 drogowe RS485 Szeregowe usta |
| Wyjście DC12V: | 1 kontrolowane wyjście drogowe 12V±10%. | Wi-Fi (opcjonalnie): | obsługuje komunikację WiFi; |
| Podkreślić: | Inteligentny moduł monitoringu środowiska FSU,System zasilania telekomunikacyjnego DTU200EG,Moduł monitoringu środowiska z gwarancją |
||
Wprowadzenie
DTU200EG jest urządzeniem przeznaczonym do monitorowania systemów i ogólnego pozyskiwania danych. Jest on wykorzystywany głównie do zbierania różnych zmiennych środowiskowych i dynamicznych, sygnałów alarmowych itp.Może wykonywać pozyskiwanie danych, sterowanie wyjściem, zdalna komunikacja i inne funkcje, i zintegrować wszystkie funkcje w jednej platformie.
Wyposażony w zewnętrzne źródło zasilania (AC/DC) Może dostarczać 2-kanałowe ogólne pomiary analogowe (AI) lub 2-kanałowe wejście cyfrowe (DI), 2-kanałowe.i jeden port Ethernet.
Ten podsystem monitoringu bezpośrednio zbiera i przetwarza dane z urządzeń i czujników w mikro-stacji. Dane są przesyłane do centrum monitorowania za pośrednictwem komunikacji bezprzewodowej lub Ethernet.DTU200EG obsługuje funkcję baterii zapasowej po przerwie w zasilaniuZostał zaprojektowany do zastosowań o niskiej mocy, niskim koszcie i niskim natężeniu ruchu danych.
Cechy produktu
220V AC (176V) ~ 264 V) / DC 240V DC (165V) ~ 288V) / DC-48VDC (-36V ~ -72V) Jest zasilany przez określone napięcie i ma funkcję pomiaru i oceny AC / DC.
Obsługuje moduł komunikacji 4G, komunikację portem Ethernet i lokalne połączenie Wi-Fi.
obsługuje funkcję pozycjonowania GPS;
Wielokrotne porty seryjne RS485. Można go podłączyć do przełączania źródeł zasilania, klimatyzatorów, inteligentnych protokołów, takich jak system zarządzania baterią (BMS);
Wspiera zapasowe zasilanie akumulatorem;
lokalne lub zdalne modernizacje i utrzymanie;
Obudowa produktu ma umiarkowane rozmiary i jest łatwa w montażu.
niskie koszty, niskie zużycie energii, niskie natężenie ruchu danych i nadają się do rozmieszczania i instalacji na dużą skalę;
Wszystkie funkcje spełniają odpowiednie wymagania techniczne obecnych operatorów głównego nurtu;
Parametry techniczne
| Nazwa | W porządku. | Uwaga |
| CPU/przechowywanie | Procesor: Xtensa Dual-core 32 Bit LX6 mikroprocesor, prędkość zegara 240MHz. | |
|
Wprowadzenie AI/DI |
2 |
2 typ napięcia drogowego AI; AI Dokładność pomiaru: od 30% do pełnej skali błąd pomiaru wynosi ≤5mV; przy 30% skali i powyżej błąd pomiaru wartości nabrania sygnału napięcia wynosi ≤0,2%; DI Dokładność pomiaru: 100%; |
|
Smart Connect usta |
2 |
2 droga RS485 Serial mouth; Wszystkie porty seryjne mogą być konfigurowane z parametrami takimi jak prędkość, szerokość bitu komunikacji i suma sprawdzająca.a wskaźnik strat pakietów wynosi 0. |
| Wyjście DC12V | 1 | 1 droga 12V±10% regulowalnej mocy wyjściowej; całkowita moc ≥ 1,2W; |
| Akumulacja zapasowa (nieobowiązkowa) | 1 | Akumulator zapasowy posiada wbudowaną funkcję zarządzania ładowaniem i rozładowaniem i zgłasza sygnał alarmowy o awarii zasilania w określonym czasie, gdy pojemność akumulatora spełnia wymogi. |
| Otwór Ethernet | 1 | Pojawi się z 1 Port sieciowy obsługuje funkcje debugowania portów sieci lokalnej; |
| SMA łapać usta | 1 | 1 gniazdo podłączające antenę komunikacji drogowej; |
| Moduł komunikacyjny (nieobowiązkowy) | 1 | obsługuje wszystkie typy sieci, moduł łączności 2/3/4G lub moduł łączności 4G CAT1; |

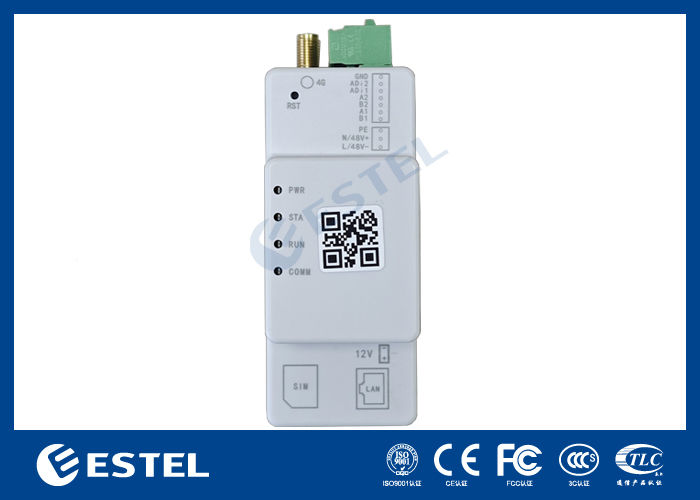

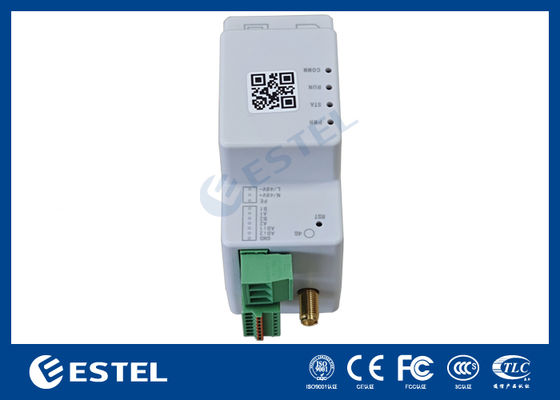

| Światła wskazujące | 4 | 4 Istnieje kilka ogólnych świateł wskazujących, w tym zewnętrzny wskaźnik mocy, wskaźnik stanu, wskaźnik biegu i wskaźnik komunikacji. |
| WIFI (nieobowiązkowe) | Wspieranie łączności WiFi; | |
|
Zasilanie |
1 |
obsługuje pomiar napięcia i automatyczne wykrywanie napięcia AC/DC; Parametry zasilania: typ prądu przemiennego 220V AC (176 V~264 V); DC 240V DC (165V~288V ); typ prądu stałego -48VDC (-36V~-72V ); |

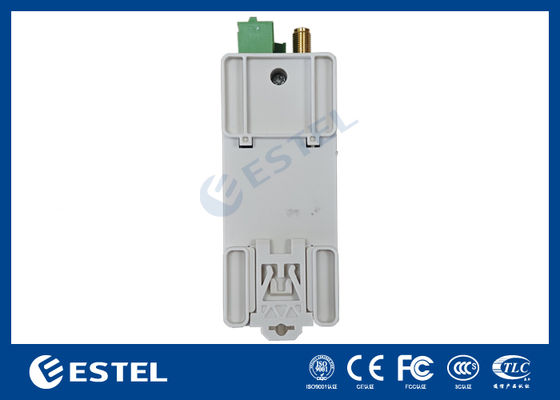

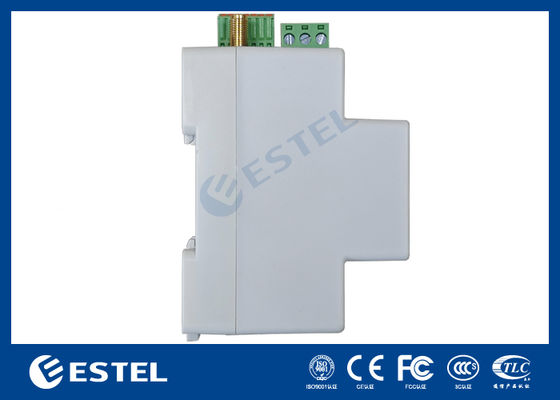

| Rozmiar i metoda montażu | Długość 88,2 mm, szerokość 37,5 mm, wysokość 69,4 mm. 35 mm Standardowa instalacja kolei przewodniczej. | |
| Dostosowanie do środowiska |
Temperatura przechowywania: -40°C Temperatura pracy: -20°C-60°C |
|
| Poziom ochrony | IP20 | |
| Ochrona przed błyskawicami | Pojemność zasilania: Tryb różnicowy 3KA, tryb wspólny 3KA; Tryb różnicowy dla innych portów 2KA, tryb wspólny 3KA | |
| Zużycie energii | Zużycie energii w stanie gotowości całej maszyny wynosi ≤ 2 W (gdy akumulator zapasowy nie jest naładowany). | |
