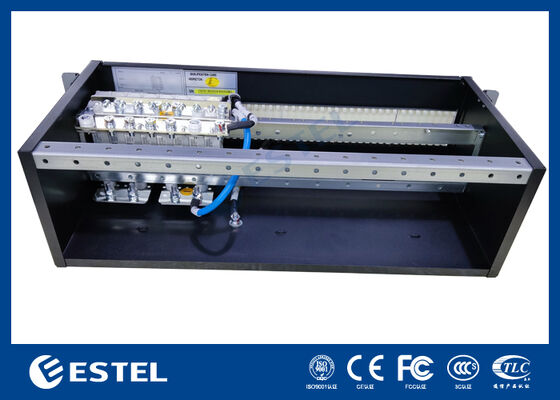

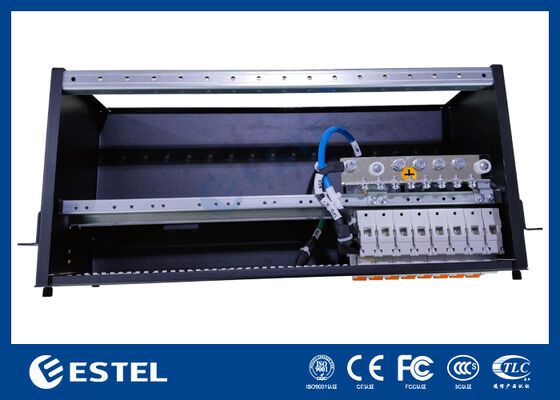

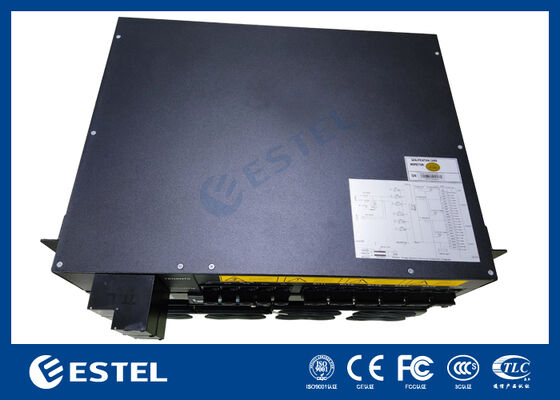

Inteligentna półka zasilania 4U stałego prądu dla zewnętrznych obudow telekomunikacyjnych
Szczegóły Produktu
4U półka zasilania prądu stałego dla telekomunikacji
,zewnętrzna półka zasilania komory telekomunikacyjnej
,infrastruktura bezprzewodowa system zasilania prądem stałym
Inteligentna półka zasilania 4U stałego prądu dla zewnętrznych obudow telekomunikacyjnych
Pozycjonowanie produktu 4U półka zasilania prądu stałego do telekomunikacji zewnętrznej
Jest to kompaktowy system zasilania prądem stałym o wysokiej mocy - 48 V opracowany dla operatorów telekomunikacyjnych, integratorów systemów i dostawców infrastruktury, którzy potrzebują stabilnego zasilania prądem stałym w ograniczonej przestrzeni instalacyjnej.Jest szczególnie odpowiedni do zewnętrznych szaf komunikacyjnych, węzły FTTx, kompaktowe lokalizacje BTS, urządzenia bezprzewodowe do połączeń z powrotem i obudowy sieci przemysłowych, w których istotne są ilość użytkowników, utrzymanie dostępu frontowego i niezawodność systemu.
Jego modułowa konstrukcja pozwala na elastyczną ekspansję w miarę wzrostu obciążenia placówki.który pomaga kontrolować inwestycje początkowe i uproszcza rozbudowę sieci.
Wydajność przestrzenna bez poświęcania funkcji
Profil 4U jest zaprojektowany do miejsc, gdzie przestrzeń na regałach jest ograniczona, ale nadal wymagana jest niezawodna zasilanie prądem stałym.skrzynki telekomunikacyjne przy drodze, i obudowy krawędzi.
Stabilna eksploatacja w niestabilnym środowisku zasilania
Dzięki szerokiemu zakresowi wejścia AC system może nadal działać w zmiennych warunkach sieci, często występujących na obszarach wiejskich, odległych lub mieszanych.Dzięki temu nadaje się do rozproszonych instalacji telekomunikacyjnych, w których jakość energii nie zawsze jest idealna..
Wbudowane zarządzanie zapasami baterii
Kontroler obsługuje ładowanie baterii, zarządzanie płynem, kontrolę wyrównania, odłączanie niskiego napięcia i nadzór nad alarmami, zwiększając niezawodność zasilania zapasowego i wydłużając żywotność baterii.
Typowe środowiska zastosowań 4U półka zasilania prądu stałego dla telekomunikacji zewnętrznej
Zestawy do urządzeń telekomunikacyjnych na zewnątrz
Małe stacje bazowe bezprzewodowe i lokalizacje powtórników
Instalacje mikrofalowe / bezprzewodowe
Inteligentne systemy komunikacji drogowej i drogowej
Monitorowanie bezpieczeństwa, kontrola dostępu i sieci nadzoru
Urządzenia komunikacyjne i węzły sieciowe przemysłowe
Kluczowe cechy projektowe 4U DC Power Shelf dla telekomunikacji zewnętrznej
Kompaktna architektura 4U do montażu na regałach do zastosowań wrażliwych na przestrzeń
Wspiera moduły wyprostowawcze do szybkiej konserwacji
Wyposażenie kabli przedniego dostępu i przełączników ułatwia montaż
Inteligentny sterownik z alarmami w czasie rzeczywistym i interfejsami komunikacyjnymi
Wysoka wydajność obniża nagromadzenie ciepła wewnętrznego i koszty eksploatacji
Elastyczna konstrukcja dystrybucji prądu stałego dla obciążeń telekomunikacyjnych i integracja baterii zapasowej
Inteligentne sterowanie wentylatorem reguluje chłodzenie zgodnie z obciążeniem i temperaturą
Odpowiednie do rozproszonych scenariuszy telekomunikacyjnych, przemysłowych i zasilających
Główne specyfikacje techniczne 4U półka zasilania prądu stałego do telekomunikacji zewnętrznej
Mechaniczne i instalacyjne
|
Pozycja |
Specyfikacja |
|
Rodzaj produktu |
4U modułowy system zasilania prądem stałym |
|
Format montażu |
19-calowe mocowanie stojaka / integracja szafki |
|
Wymiary |
482 mm (W) × 260 mm (D) × 4U (H) |
|
Waga netto |
≤ 18 kg |
|
Projektowanie dostępu |
Dostęp z przodu do okablowania, monitorowania i konserwacji |
|
Metoda chłodzenia |
Inteligentne chłodzenie wentylatorem |
|
Stopień ochrony |
IP20 |
Wprowadzenie AC
|
Pozycja |
Specyfikacja |
|
Zakres napięcia wejściowego |
85 ‰ 300 VAC |
|
Narysowane napięcie wejściowe |
220 VAC |
|
Zakres częstotliwości |
45 ∼ 66 Hz |
|
Wskaźnik mocy |
≥ 0.99 |
|
THD |
≤ 5% |
|
Ochrona wejścia AC |
Przesyłka, podprzesyłka, napięcie, wprowadzanie nieprawidłowego alarmu |
Wyjście prądu stałego
|
Pozycja |
Specyfikacja |
|
Nominalne napięcie wyjściowe |
-48 V prądu stałego |
|
Zakres napięcia wyjściowego |
-42 V do -58 V prądu stałego |
|
Maksymalna moc wyjściowa |
6 kW |
|
Maksymalny prąd wyjściowy |
125 A |
|
Pojemność modułu sprostowania |
2 kW na moduł |
|
Konfiguracja korektoru |
Do 3 modułów naprawców |
|
Dokładność regulacji napięcia |
≤ ± 0,5% |
|
Regulacja obciążenia |
≤ ± 0,5% |
|
Ogólna wydajność |
≥ 95,5% |
Zarządzanie baterią i obciążeniem
|
Pozycja |
Specyfikacja |
|
Tryb ładowania baterii |
Opłata pływająca / opłata wyrównania |
|
Ochrona baterii |
Odłączenie niskiego napięcia (LVD), ochrona odwrotnej biegunowości |
|
Kompensacja temperatury akumulatora |
Wspierane (opcjonalnie czujnik) |
|
Podział obciążenia |
MCB / bezpiecznik opcjonalny zgodnie z projektem |
|
Oddziały baterii |
1 ′′ 2 akumulatory opcjonalne |
|
Oddziały obciążenia prądu stałego |
Konfiguracja na podstawie układu szafki |
Monitorowanie i komunikacja
|
Pozycja |
Specyfikacja |
|
Typ sterownika |
Inteligentna cyfrowa jednostka monitorowania |
|
Lokalny wyświetlacz |
Wskaźniki stanu LCD / LED |
|
Porty komunikacyjne |
RS485 / Ethernet |
|
Protokoły fakultatywne |
SNMP / Modbus |
|
Funkcje alarmowe |
Nieprawidłowość AC, nieprawidłowość DC, usterka prostownika, usterka wentylatora, niskie napięcie akumulatora, nadciśnienie |
|
Zdalne monitorowanie |
Wsparcie |
Wydajność środowiskowa
|
Pozycja |
Specyfikacja |
|
Temperatura pracy |
-25°C do +65°C |
|
Temperatura przechowywania |
-40°C do +70°C |
|
Względna wilgotność |
5% ∼95% (nie kondensujące) |
|
Poziom hałasu |
≤ 58 dB |
Ta zintegrowana struktura pomaga klientom zmniejszyć liczbę oddzielnych urządzeń wymaganych wewnątrz szafki, dzięki czemu ogólna konstrukcja obiektu jest czystsza i łatwiejsza w utrzymaniu.
-
