IP55 Zewnętrzna szafa telekomunikacyjna z PDU i ODF dla systemu zasilania telekomunikacyjnego
Szczegóły Produktu
IP55 Zewnętrzna szafa telekomunikacyjna
,Kabinet telekomunikacyjny z PDU
,ODF system zasilania telekomunikacyjnego
Zewnętrzna szafa telekomunikacyjna z PDU i ODF dla systemu zasilania telekomunikacyjnego
1. Wprowadzenie
ET6565100A to szafa zewnętrzna, która może chronić sprzęt klienta przed uszkodzeniami i ekstremalnymi warunkami atmosferycznymi, zapewnia zasilanie prądem przemiennym sprzętu IT oraz zapewnia optyczną ramkę dystrybucyjną (ODF) dla światłowodowych sieci transmisyjnych. Szafa jest idealnym rozwiązaniem do fizycznego podłączenia zewnętrznych urządzeń telekomunikacyjnych, zwłaszcza urządzeń światłowodowych sieci transmisyjnych.
2. Aplikacje
Ta zewnętrzna szafa telekomunikacyjna jest szeroko stosowana w placówkach telekomunikacji mobilnej operatorów telekomunikacyjnych, małych schronach zewnętrznych, szafach sterowniczych kolei, bazowych stacjach komunikacyjnych, zewnętrznych stacjach detekcji powietrza, szafach sterowniczych systemów solarnych itp.
3. Funkcje szafki
- Wysoki stopień ochrony: IP55
- Silne zabezpieczenie przed kradzieżą, osadzone drzwi, wewnętrzne zawiasy, zamek trzypunktowy, obsługujący dodatkową kłódkę

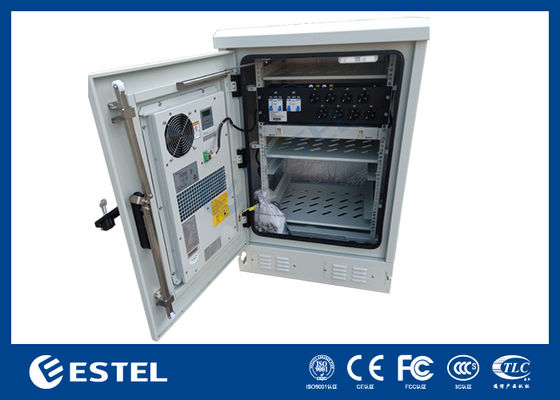

- Układ chłodzenia montowany jest na drzwiach szafy, co ułatwia konserwację, czyszczenie i wymianę
- Wspieraj zdalne zarządzanie, poprawiaj bezpieczeństwo i minimalizuj koszty operacyjne klienta
4. Funkcje układu chłodzenia

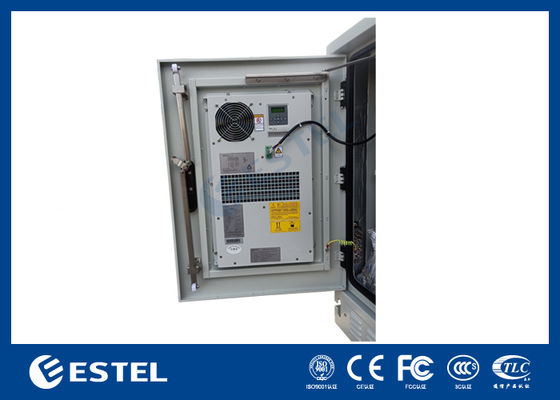

Klimatyzator lub wentylatory montowane na drzwiach, w zależności od mocy rozpraszania ciepła sprzętu klienta i budżetu.
5. Parametry techniczne
| System | Przedmiot | Parametr |
| Gabinet | Model | ET6565100A-16U |
| Poziom ochrony | IP55 | |
| Wymiar zewnętrzny | Szer. x gł. x wys. = 650 x 650 x 1200 mm (można dostosować) | |
| Wymiar wewnętrzny | 19 cali 16U | |
| Tworzywo | Stal ocynkowana, grubość 1,2 mm, pojedyncza ścianka. | |
| Grubość części nośnych: 2,0 mm | ||
| Izolacja | Nie dotyczy | |
| Powłoka | Malowanie proszkowe poliestrem | |
| Kolor | RAL7035 | |
| Zamek | Trzypunktowy zamek zabezpieczający przed kradzieżą | |
| Zawias | Zawias wewnętrzny | |
| Opcje instalacji | Montowany na podłodze | |
| Prowadzenie kabli | Wejście i wyjście kabla od spodu szafki | |
| Konserwacja | jedne drzwi przednie i jedne drzwi tylne | |
| Układ chłodzenia | Klimatyzator | 600 W (opcjonalnie) |
| Wentylator | 2 szt. Wentylator z jednym kontrolerem wentylatora | |
| Napięcie wejściowe | AC220 V 60 Hz | |
| Czujnik drzwi | Czujnik drzwi | |
| Czujnik temperatury | Czujnik temperatury | |
|

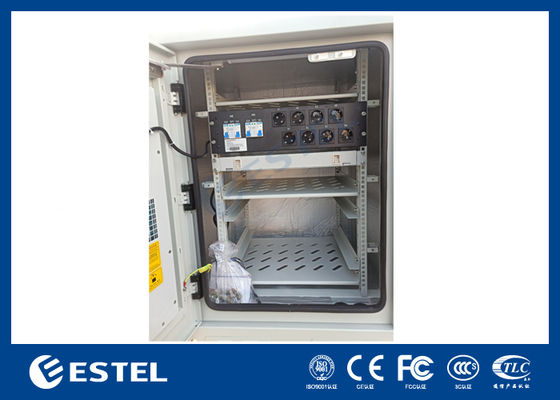

Jednostka dystrybucji zasilania (PDU)
|
Napięcie: 200VAC do 240VAC Wejście: 1P 63AX2 Wyjście: 1P 16AX2 8 gniazd z wtyczką Euro, łącznie 3U, sposób A i sposób B, każde z jednym SPD |
|
|
Rama rozdzielcza optyczna (ODF)
|
Montowany w stojaku modułowy 12-rdzeniowy ODF typu SC, w pełni wyposażony (pojedynczy adapter 12*SC + pigtail 12* Pojedynczy rdzeń jednomodowy SC/UPC 0,9 mmG657A1LSZH 1 metr) |
|
| Lampa LED | Lampa LED do oświetlenia z włącznikiem, napięcie: AC220V, 60Hz. | |
| Środowisko | Temperatura pracy | -40 ℃ ~+55 ℃ (+ promieniowanie słoneczne) |
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |
| Wysokość robocza | 0 ~ 4000 metrów | |
-
