IP55 System zasilania telekomunikacyjnego w dwóch kabinach z dwoma przedziałami w dwóch rzędach dla zasilania i baterii
Szczegóły Produktu
System zasilania telekomunikacyjnego IP55 z dwoma przedziałami
,system zasilania telekomunikacyjnego z dwoma rzędami
,system zasilania telekomunikacyjnego w dwóch kabinach
System zasilania telekomunikacyjnego z dwoma przedziałami, z prostownikiem 6kW i MPPT solarnym 6kW
1. Wprowadzenie do systemu zasilania telekomunikacyjnego z dwoma przedziałami

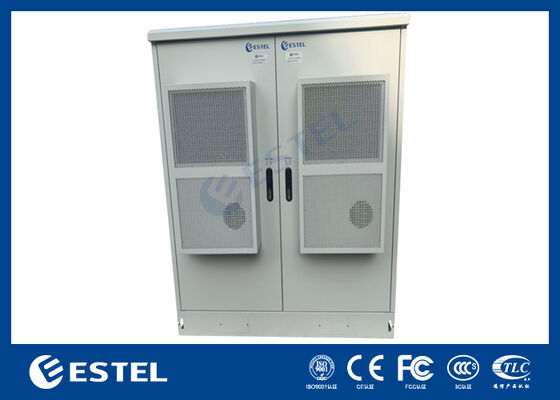

ET15075200A-38U-12kW to dwuprzedziałowa zewnętrzna szafa zasilająca z lewą komorą dla zasilania telekomunikacyjnego DC i prawą komorą dla akumulatorów.
Jej moc wynosi 6kW prostowników i 6kW energii fotowoltaicznej. Dzięki konstrukcji z dwoma komorami, ta szafa zasilająca zapewnia użytkownikom większą przestrzeń i wygodne zarządzanie.
Lewa komora została zaprojektowana z klimatyzatorem DC48V 1500W, aby zapewnić odpowiednią temperaturę pracy dla zasilania telekomunikacyjnego i sprzętu IT użytkownika.
Prawa komora została zaprojektowana tak, aby była kompatybilna z szafami 19''/21'' i półkami na akumulatory, zapewniając wystarczającą przestrzeń i elastyczny wybór typu akumulatorów dla użytkownika.
2. Cechy systemu zasilania telekomunikacyjnego z dwoma przedziałami
• Wysoki stopień ochrony: IP55;
• Silna zdolność antykradzieżowa, wbudowane drzwi, zawiasy wewnętrzne, zamek trzypunktowy, obsługa dodatkowej kłódki;
• Zastosowanie wysoce wydajnej jednostki chłodzącej: klimatyzator;
• Opcjonalna kompleksowa ochrona: czujnik drzwi, czujnik dymu, czujnik wody, czujnik temperatury i wilgotności itp.;
• Obsługa zdalnego zarządzania, poprawa bezpieczeństwa i minimalizacja kosztów operacyjnych klienta;
3. Zastosowania systemu zasilania telekomunikacyjnego z dwoma przedziałami
Szafa zewnętrzna jest szeroko stosowana w lokalizacjach telekomunikacyjnych operatorów telekomunikacyjnych, małych schroniskach zewnętrznych, szafach sterowania elektrycznego kolei, policji elektronicznej, stacjach bazowych komunikacyjnych, zewnętrznych stacjach wykrywania powietrza, szafach sterowania solarnego itp.
Ta zewnętrzna szafa telekomunikacyjna jest szeroko stosowana w lokalizacjach telekomunikacyjnych operatorów telekomunikacyjnych, małych schroniskach zewnętrznych, szafach sterowania elektrycznego kolei, policji elektronicznej, stacjach bazowych komunikacyjnych, zewnętrznych stacjach wykrywania powietrza, szafach sterowania solarnego itp.
4. Konfiguracje systemu zasilania telekomunikacyjnego z dwoma przedziałami
| Pozycja | Parametr | Indeks | |
| Szafa | Model | ET15075200A-38U | |
| Poziom ochrony | IP55 | ||
| Wymiar zewnętrzny | 1500 (szer.) × 750 (gł.) × 2000 (wys.) mm, w tym podstawa o wysokości 150 mm (rozmiar można dostosować) | ||
| Przestrzeń wewnętrzna | Standardowe szafy 19'', 2× 38U | ||
| Materiał | Struktura jednościenna; Obudowa szafy: blacha stalowa ocynkowana o grubości 1,2 mm; Szafy: blacha stalowa ocynkowana o grubości 2,0 mm; | ||
| Izolacja | 20mm PEF | ||
| Powłoka | Powłoka proszkowa poliestrowa | ||
| Kolor | RAL7035 | ||
| Zamek | Antykradzieżowy system blokowania trzypunktowego | ||
| Zawias | Zawias wewnętrzny | ||
| Instalacja | Montaż na podłodze | ||
| Prowadzenie kabli | Kable wchodzą i wychodzą od dołu szafy | ||
| Konserwacja | Dwoje przednich drzwi, konserwacja od przodu | ||
| Chłodzenie | Klimatyzator | 1 zestaw klimatyzatora; Wydajność chłodzenia: 1500W; -48VDC; | |
| Lampa LED |
2 zestawy lamp LED z przełącznikiem, -48VDC, do oświetlenia w szafie (Lampa LED włącza się automatycznie po otwarciu drzwi) |
||
|
Jednostka nadzoru terenowego (FSU) |
PM5000TT-TS4 (wersja standardowa), w tym: 1× czujnik temperatury i wilgotności, 1× czujnik dymu, 1× czujnik wycieku wody, 2× czujnik drzwi (FSU może być używany do monitorowania systemu zasilania, akumulatorów, klimatyzatorów itp.; FSU obsługuje połączenie z centralną platformą monitoringu klienta w celu zdalnego monitorowania.) |
||
| System zasilania |

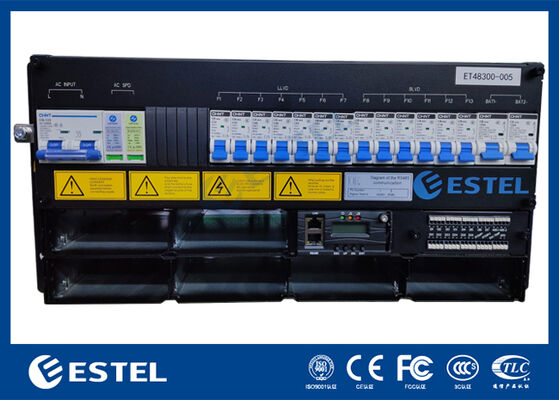

System prostownika 6kW + System solarny 6kW (Szczegóły na ostatniej stronie) |
||
| Bateria litowa | 6 zestawów baterii LiFePO4, Model: LFELI-48200, 48V, 200Ah, 6000 cykli; 442 (szer.) × 520 (gł.) × 244 (wys.) mm, 79,3 kg | ||
| Środowisko | Temperatura pracy | -40℃ do +55℃ (+promieniowanie słoneczne) | |
| Temperatura przechowywania | -40℃ do +70℃ | ||
| Wilgotność robocza | 5% do 95% (bez kondensacji) | ||
| Wysokość robocza | 0 do 4000m | ||
| Pakiet | Drewniana skrzynia | ||
5. Rysunki systemu zasilania telekomunikacyjnego z dwoma przedziałami
-
