Szczegóły Produktu:
Zapłata:
|
| Zamek szafki: | Trzypunktowy zamek antykradzieżowy (kłódka pomocnicza) | Rozmiar zewnętrzny: | szer.*gł.*wys. 750*750*2100mm |
|---|---|---|---|
| Tworzywo: | Stal ocynkowana, podwójne ścianki z izolacją cieplną | metoda chłodzenia: | Klimatyzator i wentylator |
| Stojak na sprzęt: | 19 cali stojak, 40U | Ocena IP: | IP65 |
| Termin płatności: | T/T | Port wysyłkowy: | SHENZHEN |
| Gabinet: | Szafka telekomunikacyjna na zewnątrz | ||
| Podkreślić: | Ocynkowana stalowa szafa telekomunikacyjna,System zasilania telekomunikacyjnego na zewnątrz 48VDC,Hybrydowy gabinet telekomunikacyjny z klimatyzatorem |
||
Hybrydowy system zasilania telekomunikacyjnego 48VDC 300A szafa telekomunikacyjna zewnętrzna 40U z klimatyzacją
Wprowadzenie
Hybrydowy system zasilania telekomunikacyjnego 48VDC 300A szafa telekomunikacyjna zewnętrzna 40U to zewnętrzna szafa zapewniająca bezpieczne i niezawodne fizyczne środowisko pracy dla bezprzewodowych stacji komunikacyjnych. System integruje funkcje takie jak szafa zewnętrzna, urządzenie do kontroli temperatury i monitorowanie środowiska. System zasilania oraz jednostka dystrybucji zasilania AC/DC mogą być instalowane wewnątrz szafy zgodnie z wymaganiami użytkownika. Jednocześnie zarezerwowano przestrzeń instalacyjną dla urządzeń użytkownika i baterii zapasowej.
Kluczowe cechy hybrydowego systemu zasilania telekomunikacyjnego 48VDC 300A szafy telekomunikacyjnej zewnętrznej 40U:
· Pojedyncza szafa zajmuje powierzchnię mniejszą niż 1 metr kwadratowy, łatwo uzyskać lokalizację
· System kontroli temperatury: łatwa konserwacja, czyszczenie i wymiana
· Silna ochrona przed kradzieżą: wewnętrzny zawias, wbudowane drzwi, możliwość założenia kłódki zewnętrznej
· Precyzyjna kontrola temperatury, maksymalna oszczędność energii
Hybrydowy system zasilania telekomunikacyjnego 48VDC 300A szafa telekomunikacyjna zewnętrzna 40U Konfiguracja
| Podstawowe informacje | |
| Rozmiar zewnętrzny |
800mm(S)x940mm(G)x2050mm(W) (w tym występy jednostki kontroli temperatury) |
| Powierzchnia zabudowy | 800mm(S)x700mm(G) |
| Wysokość podstawy | 150mm |
| Waga | ≤130kg (bez urządzeń i baterii) |
| Przestrzeń użytkownika | 37U |
| Materiał |
Ściana: blacha stalowa ocynkowana 1,2 mm Drzwi: blacha stalowa ocynkowana 1,5 mm |
| Zamek | Trzypunktowy zamek antywłamaniowy, europejski rdzeń zamka, możliwość samodzielnej wymiany lub dopasowania kłódki |
| Pozycja okablowania | Wejście i wyjście od dołu |
| Otwory na okablowanie | 10xφ36 |
|
Stopień ochrony |
IP55 |
| Informacje o kontroli temperatury | |
|
Komora Tryb stelaża: przestrzeń 19" zgodnie z IEC 60297-3 |
Tryb: wymiennik ciepła Sprawność rozpraszania ciepła: 200W/K Napięcie znamionowe: 48VDC Moc znamionowa: 520W |
|
Tryb stelaża: dwa zestawy wsporników baterii |
Tryb: klimatyzator DC Wydajność chłodzenia (L35/L35): 500W Napięcie znamionowe: 48VDC Pobór mocy (L35/L35): 160W |
| Inne informacje | |
| Oświetlenie | DC-48VLED |
| Czujnik dymu | 12VDC |
| Czujnik zalania | Styk suchy |
|
Czujnik temperatury i wilgotności |
12VDC |
| Kontrola dostępu | Styk suchy |
| Temperatura pracy | |
| -10°C do +50°C | 10°C do +45°C |
| -40°C do +75°C | -40°C do +75°C |
| 5% do 95% (bez kondensacji) | 5% do 95% (bez kondensacji) |
|
0 do 4000 m (jeśli wysokość znajduje się w zakresie od 3000 m do 4000 m, maksymalna temperatura pracy spada o 1°C na każde 200 m wzrostu wysokości) |
0 do 4000 m (jeśli wysokość znajduje się w zakresie od 3000 m do 4000 m, maksymalna temperatura pracy spada o 1°C na każde 200 m wzrostu wysokości) Informacje o stelażu wewnętrznym |
| Urządzenie | |
|
Komora Tryb stelaża: przestrzeń 19" zgodnie z IEC 60297-3 |
Głębokość: 400 mm Wysokość: 20U Dostępna odległość przed 19": 180 mm Komora baterii |
|
Tryb stelaża: dwa zestawy wsporników baterii |
Wysokość każdego wspornika baterii: ≥350 mm Opcjonalnie: stelaż 17U 19" dla baterii litowych Hybrydowy system zasilania telekomunikacyjnego 48VDC 300A szafa telekomunikacyjna zewnętrzna 40U |
Prostownik:Jest to podstelaż 19-calowy dla hybrydowego systemu zasilania, o zwartej konstrukcji 5U, spełniający krytyczne wymagania aplikacji światłowodowych i mikrofalowych, urządzeń dostępowych, przełączników... Maksymalna moc systemu wynosi 150A, z wejściem AC/wejściem DC/baterią/obciążeniem MCB. Kable są dostępne z przodu z MCB i szyną zbiorczą.
Prostownik
kluczowe cechy:· Szeroki zakres napięcia wejściowego: 85 do 290VAC dla prostownika i 120 do 420VDC dla MPPT
· Prostownik, MPPT i kontroler są wymienne na gorąco, łatwa i szybka konserwacja online
· Wysoka sprawność do 96% dla niższych kosztów eksploatacji
· Obsługuje interfejsy komunikacyjne Ethernet, SNMP, ModBus i RS485
Dystrybucja wejściowa
| AC | ||
| DC | Tryb wejściowy | |
| 220VAC jednofazowy | 120VDC do 425VDC | Częstotliwość wejściowa |
| 45 do 65 Hz, wartość znamionowa: 50 Hz/60 Hz | / | Pojemność wejściowa |
| 63A/2P x 1 | 63A/2P x 5 | SPD |
| 20kA/40kA, 8/20 μs | Moduł | |
| Prostownik | ||
| Moduł solarny | Napięcie wejściowe | |
| -42 do -58VDC, wartość znamionowa: -53,5VDC | -42 do -58VDC, wartość znamionowa: -54,5VDC | Wyłączniki baterii |
| 125A/2P | Wyłączniki obciążenia | |
| LVD: 32A/1P x 1, 10A/1P x 5; BLV: 32A/1P x 2, 10A/1P x 5 | SPD DC | |
| 20kA/40kA, 8/20 μs | Moduł | |
| Moduł prostownika | ||
| Moduł solarny | Napięcie wejściowe | |
| 85 do 290VAC, |
znamionowe 220VAC 120 do 420VDC, znamionowe 340VDC |
Sprawność |
| >96% | Moc znamionowa | Moc znamionowa |
| 3000W (176 do 290VAC) | 3000W (200 do 425VAC) | Temperatura pracy |
|
-10°C do +75°C (pełna moc poniżej 55°C) |
-10°C do +75°C (pełna moc poniżej 50°C) | Kontroler |
| Wejście sygnału | |
| 3AI (2 temp. baterii, 1 temp. otoczenia), 2 RS485, 7 DI | Wyjście alarmowe |
| 6 styków suchych | Port komunikacyjny |
| RS485, SNMP | Tryb wyświetlania |
| LCD | System |
| Wszystkie urządzenia w systemie obsługują konserwację z przodu | |
| 482x350,6x9U, ≤30kg (bez modułów) | Tryb chłodzenia |
| Chłodzenie naturalne | Tryb konserwacji |
| Konserwacja z przodu, obsługa wymiany modułów | Poziom ochrony |
| IP20 | Środowisko |
| Temperatura pracy | |
| -10°C do +50°C | Temperatura przechowywania |
| -40°C do +75°C | Wilgotność pracy |
| 5% do 95% (bez kondensacji) | Wysokość n.p.m. |
|
0 do 4000 m (jeśli wysokość znajduje się w zakresie od 3000 m do 4000 m, maksymalna temperatura pracy spada o 1°C na każde 200 m wzrostu wysokości) |
*dostępne są projekty niestandardowe. |
Zdjęcia prostownika:
Zasada działania:
Normalnie system zasilania pracuje w stanie pływającego ładowania równoległego, tj. moduł prostownika, moduł solarny, obciążenie i bateria pracują równolegle. Moduły solarne i moduły prostownika dostarczają prąd ładowania pływającego dla urządzeń komunikacji zasilanej i baterii. Jeśli moc wyjściowa modułu solarnego jest niewystarczająca do zasilenia wszystkich obciążeń, moduł prostownika dostarczy dodatkową moc dla urządzeń komunikacyjnych.
Po wyłączeniu zasilania sieciowego moduł prostownika przestaje działać. Jeśli zasilanie słoneczne jest normalne, moduł solarny zasila urządzenia komunikacyjne i ładuje baterię. Jeśli moc wyjściowa modułu solarnego jest niewystarczająca do zasilenia wszystkich obciążeń, bateria dostarczy dodatkową moc dla urządzeń komunikacyjnych.
Po wyłączeniu zasilania sieciowego moduł prostownika przestaje działać. Jeśli jednocześnie zawiedzie energia słoneczna, urządzenia komunikacyjne będą zasilane z baterii. Gdy rozładowanie baterii trwa przez pewien czas do punktu uruchomienia generatora, monitor wysyła sygnał startu do generatora. Generator dostarcza zasilanie AC dla modułu prostownika, a następnie prostownik może ponownie zasilać urządzenia komunikacyjne i ładować baterię, aby zrekompensować zużycie. Po osiągnięciu punktu zatrzymania generatora, jednostka monitorująca wysyła sygnał zatrzymania do generatora, a generator wyłącza się.
IP55/IP65
IP55= Charakterystyka obudów:
Pełna ochrona przed pyłem, olejem i innymi materiałami niekorozyjnymi
Pełna ochrona przed kontaktem z zamkniętym urządzeniem
Ochrona przed wodą, do poziomu wody wyrzucanej przez dyszę przeciwko obudowie z dowolnego kierunku
Dostępne w wersjach do montażu na ścianie, wolnostojących, kanałowych i na słupie telegraficznym
Dostępne usługi sitodruku logo, anodowania lub grawerowania
Możliwość wykonania na zamówienie z wycięciami, izolacją, zawiasami, zatrzaskami lub zamkami
Pełna ochrona przed pyłem, olejem i innymi materiałami niekorozyjnymi
Pełna ochrona przed kontaktem z zamkniętym urządzeniem
Ochrona przed wodą, do poziomu wody wyrzucanej przez dyszę przeciwko obudowie z dowolnego kierunku
Dostępne w wersjach do montażu na ścianie, wolnostojących, kanałowych i na słupie telegraficznym
Dostępne usługi sitodruku logo, anodowania lub grawerowania
Możliwość wykonania na zamówienie z wycięciami, izolacją, zawiasami, zatrzaskami lub zamkami
Cechy hybrydowego systemu zasilania telekomunikacyjnego 48VDC 300A szafy telekomunikacyjnej zewnętrznej 40U :
Cechy
| Opis | Charakterystyka modułu |
|
Moduł solarny posiada funkcję śledzenia maksymalnego punktu mocy. Dokładność śledzenia maksymalnego punktu mocy wynosi ponad 99,5%
|
Moduł prostownika wykorzystuje technologię aktywnej kompensacji współczynnika mocy, współczynnik mocy wynosi do 0,99 |
| Maksymalna sprawność modułu prostownika wynosi ponad 93% | |
| Maksymalna sprawność modułu solarnego wynosi ponad 95% | |
| Moduł solarny i moduł prostownika mają wysoką gęstość mocy | |
| Moduł solarny i moduł prostownika wykorzystują technologię wymiany na gorąco bez uszkodzeń, tj. Plug-and-Play. Wymiana modułu solarnego i modułu prostownika zajmuje mniej niż minutę | |
| Moduł solarny i moduł prostownika posiadają funkcję ochrony przed przepięciami wyjściowymi, w tym sprzętową ochronę przed przepięciami i programową ochronę przed przepięciami. Programowa ochrona przed przepięciami ma dwa tryby do wyboru: tryb blokady przy pierwszym przepięciu, tryb blokady przy czwartym przepięciu | |
| Zarządzanie baterią | |
| Doskonałe zarządzanie baterią: ochrona baterii oraz funkcje takie jak automatyczna regulacja napięcia, bezstopniowe ograniczanie prądu, obliczanie pojemności baterii, automatyczna konwersja ładowania wyrównawczego/pływającego, test baterii online. | Zarządzanie komplementarne światłem i energią elektryczną |
| Doskonała funkcja zarządzania komplementarnego światłem/energią elektryczną, która może zapewnić priorytet zasilania słonecznego i maksymalnie wykorzystać energię słoneczną | Statystyka zasilania |
| Zużycie energii przez obciążenie, wygenerowana energia słoneczna, wygenerowana energia sieciowa, wygenerowana energia z agregatu, rozładowanie baterii, ładowanie baterii | Rejestracja danych |
| 90 dni zapisów danych historycznych, dane historyczne mogą być przesyłane. |
200 zapisów alarmów historycznych, 10 grup danych z testów baterii Funkcja alarmu |
| Doskonałe funkcje ochrony przed awariami i alarmowania o awariach | Projekt sieci |
| Zapewnienie styku suchego i innych portów komunikacyjnych dla elastyczności sieci; |
Umożliwienie zdalnej aktualizacji oprogramowania i pracy bez nadzoru Przyjazny interfejs użytkownika |
| Wyświetlacz LCD jest zaprojektowany pod kątem 15 stopni, co jest bardziej intuicyjne i wygodne dla użytkownika. |
Zapytanie o parametry pracy, statystyki i historyczne alarmy systemu za pomocą LCD. Ręczne sterowanie systemem za pomocą LCD Ochrona odgromowa |
| Doskonała konstrukcja ochrony odgromowej po stronie AC i DC | Energooszczędna konstrukcja |
| System, oprócz funkcji oszczędzania energii w trybie uśpienia modułu prostownika, obsługuje również i priorytetowo traktuje wykorzystanie energii słonecznej do obciążenia, w pełni wykorzystuje energię słoneczną, aby osiągnąć oszczędność energii i zmniejszyć emisję gazów cieplarnianych | Typ zewnętrzny |
| Poziom ochrony systemu wynosi do IP55, może być używany na zewnątrz. System jest kompaktowy i łatwy w instalacji | System |
|
Wszystkie urządzenia w systemie obsługują konserwację z przodu
|
System wykorzystuje technologię uśpienia modułu prostownika, podwójne styki stabilnego stanu, rozdzielacz niskiej mocy i technologię regulacji prędkości wentylatora, i ma bardziej wyraźną funkcję oszczędzania energii |
| Opcjonalny podgrzewacz AC zapewnia niezawodne działanie systemu w niskich temperaturach | |
| Zdalne monitorowanie | |
| Modem jest skonfigurowany z funkcją GPRS, która może realizować zdalne monitorowanie poprzez dostarczanie danych do serwera internetowego | Zastosowanie obudowy magazynującej energię |
Nasza szafa jest szeroko stosowana w branży komunikacji zewnętrznej. Szafa może być wyposażona w różne urządzenia komunikacyjne, system zasilania prostowniczego, jednostkę monitorującą, baterię, światłowód itp. Nadaje się do stosowania na ulicach, dachach budynków, szczytach gór, w obszarach miejskich, wiejskich, mieszkalnych i innych.

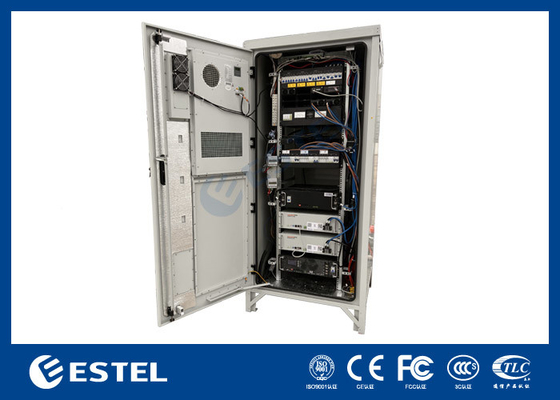

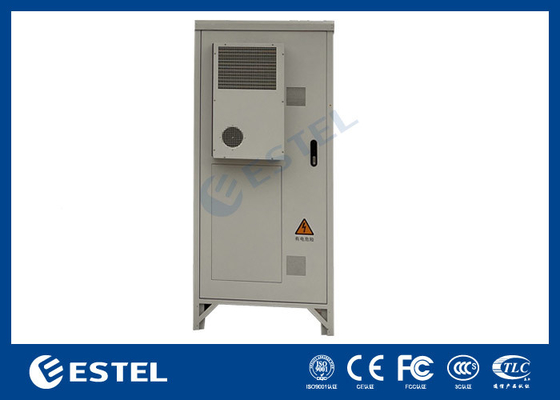

Zdjęcia szafy:
