Szczegóły Produktu:
Zapłata:
|
| Poziom ochrony: | IP55 / IP65 | typ: | Szafa sieciowa |
|---|---|---|---|
| Rozmiar zewnętrzny: | Dostosowane | Tworzywo: | stal |
| Kolor: | RAL7035 szary | Nazwa produktu: | Szafka telekomunikacyjna na zewnątrz |
| Aplikacja: | Telekomunikacja | Rozmiar: | możemy dostosować jako Twoją prośbę |
| praca: | OEM.ODM | Układ chłodzenia: | 500W 1000W 1500W 2000W klimatyzator sprężonego powietrza |
| Gwarancja: | ponosiliśmy 100% odpowiedzialności za problemy z jakością | Powierzchnia: | Platerowanie |
| Struktura: | Podwójna warstwa z filtrem izolującym ciepło | Waga: | 240 kg |
| Wykończenie powierzchni: | Malowanie proszkowe | Styl: | zwyczaj |
| Ocena IP: | IP65 | Stosowanie: | Dostosowane |
| Podkreślić: | Wyposażenie na zewnątrz z chłodzeniem,Moduły z akumulatorami litowymi o mocy 48 V 200 Ah,Zintegrowany system zasilania telekomunikacyjnego |
||

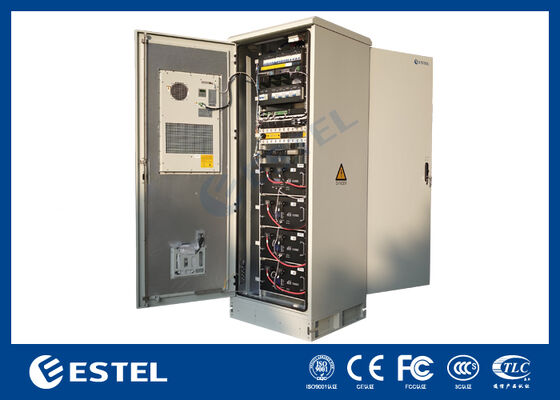

Ta zewnętrzna szafa zasilająca telekomunikacyjna jest przeznaczona do obiektów komunikacyjnych, systemów zasilania rezerwowego i projektów infrastruktury sieciowej, które wymagają zintegrowanej dystrybucji zasilania, przechowywania akumulatorów i kontroli środowiska w jednej obudowie. Na podstawie zdjęć produktów widać, że szafa ma stojącą na podłodze konstrukcję zewnętrzną z drzwiami przednimi o pełnej wysokości, klimatyzatorem montowanym na drzwiach i wewnętrznym systemem szaf do warstwowej instalacji sprzętu. Szafa jest wyposażona w cztery moduły baterii litowych dostępne z przodu i z tyłu oraz górną sekcję dystrybucji zasilania, co umożliwia scentralizowaną instalację komponentów zasilania, baterii i sterowania w jednej obudowie zewnętrznej.
• Zewnętrzna szafa podłogowa ze zintegrowanym chłodzeniem i wewnętrzną konstrukcją stojaka

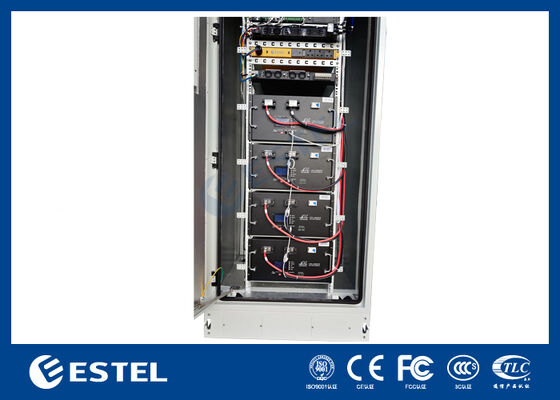

• Wyposażony w 4 moduły akumulatorów litowych, dostępne od przodu, służące do awaryjnego magazynowania energii
• Każdy moduł akumulatorowy jest wyraźnie oznaczony jako 48V / 200Ah
• Całkowita zainstalowana energia baterii w oparciu o widoczne moduły: 38,4 kWh
• Wewnętrzny układ szaf umożliwia zintegrowaną instalację jednostek zasilania, akumulatorów i dystrybucji

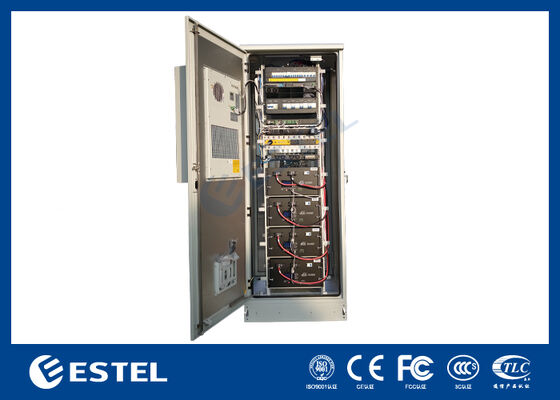

• Montowany na drzwiach moduł chłodzący pomaga utrzymać wewnętrzną temperaturę roboczą
• Konstrukcja zapewniająca dostęp od przodu i od tyłu upraszcza instalację, serwis i wymianę baterii
• Odpowiednie do zastosowań telekomunikacyjnych, komunikacyjnych, transmisyjnych i zasilania awaryjnego na zewnątrz
|
Przedmiot |
Specyfikacja |
|
Typ produktu |
Zewnętrzna szafka zasilająca telekomunikacyjna |
|
Typ instalacji |
Instalacja zewnętrzna stojąca na podłodze |
|
Struktura gabinetu |
Szafa metalowa zamknięta jednonawowa |
|
Konfiguracja drzwi |
Pojedyncze drzwi wejściowe o pełnej wysokości |
|
Konfiguracja chłodzenia |
1 agregat chłodniczy do montażu na drzwiach widoczny po wewnętrznej stronie drzwi przednich |
|
Wewnętrzna konstrukcja montażowa |
Zintegrowany system regałów pionowych do wielopoziomowego montażu sprzętu |
|
Ilość modułów akumulatorowych |
Widoczne 4 moduły baterii litowych |
|
Oznaczenie marki baterii |
LEOCH |
|
Oznaczenie modelu akumulatora |
LFELI-48200TB |
|
Napięcie znamionowe akumulatora (na moduł) |
48 V |
|
Pojemność baterii (na moduł) |
200Ah |
|
Energia baterii (na moduł) |
9600Wh |
|
Całkowite nominalne napięcie akumulatora |
System 48V |
|
Całkowita zainstalowana pojemność |
800 Ah (4 × 200 Ah) |
|
Całkowita zainstalowana energia |
38,4 kWh (4 × 9600 Wh) |
|
Metoda instalacji baterii |
Szuflady/moduły akumulatorów montowane w stojaku z przodu i z tyłu |
|
Podłączenie zacisku akumulatora |
Podłączenie do zacisków z przodu za pomocą wytrzymałych kabli prądu stałego |
|
Monitorowanie modułu akumulatorowego |
Każdy moduł akumulatorowy zawiera przedni wyświetlacz/obszar wskaźników |
|
Sekcja dystrybucji zasilania |

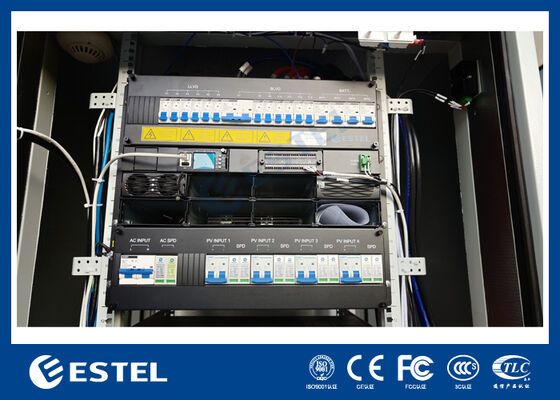

Górna część szafy zawiera moduły dystrybucji/wyłącznika prądu stałego i moduły zasilania |
|
Interfejs wyjściowy prądu przemiennego |
Gniazda AC typu UK widoczne w górnej części wewnętrznej |
|
Dostęp serwisowy |
Dostęp z przodu w celu instalacji i konserwacji sprzętu |
|
Struktura podstawowa |
Podwyższony cokół do mocowania w podłodze i prowadzenia kabli |
|
Wykończenie szafki |
Jasnoszare, przemysłowe wykończenie zewnętrzne |
|
Oznaczenie bezpieczeństwa |
Znak ostrzegawczy o wysokim napięciu/niebezpieczeństwie na zewnątrz szafy |
|
Aplikacja |
Zewnętrzne obiekty telekomunikacyjne, systemy zasilania rezerwowego, węzły komunikacyjne, urządzenia transmisyjne i zintegrowana infrastruktura elektroenergetyczna |
Zamontuj szafę na stabilnym fundamencie zewnętrznym i zabezpiecz ją poprzez dolną konstrukcję podstawy.
Zapewnij odpowiedni odstęp wokół drzwi szafy i urządzenia chłodzącego w celu konserwacji i przepływu powietrza.
Przed uruchomieniem systemu należy sprawdzić, czy wszystkie moduły akumulatorowe są prawidłowo zainstalowane i czy połączenia kabli prądu stałego są dokręcone.
Zainstaluj górny sprzęt zasilający, dystrybucyjny i sterujący zgodnie z układem szafy i planem alokacji obciążenia.
Podczas normalnej pracy drzwi szafy powinny być zamknięte i zaryglowane, aby chronić sprzęt wewnętrzny i zachować kontrolę nad środowiskiem.
