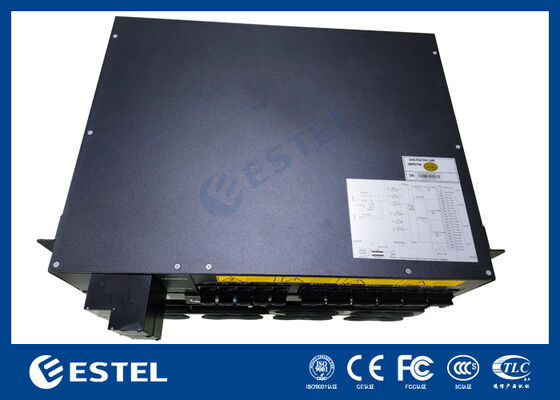

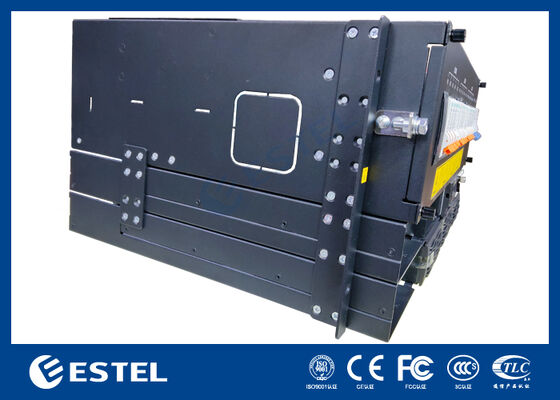

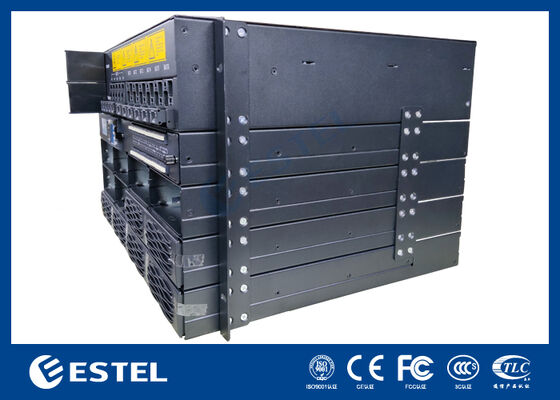

19-calowy modułowy system dystrybucji mocy DC dla sieci telekomunikacyjnych z wejściami akumulatorowymi i zintegrowanym monitoringiem
Szczegóły Produktu
19-calowy modułowy system zasilania DC
,dystrybucja zasilania telekomunikacyjnego z wejściami akumulatorowymi
,zintegrowany system zasilania telekomunikacyjnego z monitoringiem
19-calowy modułowy system dystrybucji prądu stałego dla sieci telekomunikacyjnych z wejściami baterii i zintegrowanym monitorowaniem
Opis produktu systemu dystrybucji prądu stałego
19-calowy modułowy system dystrybucji prądu stałego przeznaczony jest do zastosowań telekomunikacyjnych, w których niezbędna jest niezawodna i scentralizowana dystrybucja prądu stałego.pomieszczenia komunikacyjneSystem obsługuje rozkład energii dla szerokiej gamy urządzeń telekomunikacyjnych.i jest wyposażony w sterownik do łatwego monitorowania i sterowania.
Kluczowe cechy systemu dystrybucji prądu stałego
-
Wysoka wydajność: zaprojektowany do obsługi wymagających aplikacji telekomunikacyjnych z wysoką wydajnością dystrybucji energii.
-
Modułowa konstrukcja: elastyczne konfiguracje z wieloma wyjściami zasilacza prądu stałego i wejściami baterii w celu redundancji.
-
Zintegrowane monitorowanie: Wbudowany sterownik zapewnia w czasie rzeczywistym informacje zwrotne na temat stanu zasilania, alarmów i stanu systemu.
-
Układ przedniego dostępu: Uproszcza okablowanie, serwisowanie i bieżącą konserwację bez usuwania urządzenia z regału.
-
Porty komunikacyjne: obejmują porty LAN i RS485 do zdalnego monitorowania i komunikacji danych.
Specyfikacje techniczne systemu dystrybucji prądu stałego
|
Pozycja |
Specyfikacja |
|
Model |
19-calowy modułowy system dystrybucji prądu stałego |
|
Rodzaj produktu |
Modularny system dystrybucji prądu stałego zamontowany na regałach |
|
Rodzaj instalacji |
Instalacja stojaka lub szafki o wymiarze 19 cali |
|
Struktura podwozia |
Niski profil, metalowe podwozie z konstrukcją przedniego dostępu |
|
Pojemność mocy znamionowej |
8 kW do 21 kW (w zależności od konfiguracji) |
|
Napięcie wejściowe (AC) |
176~300 V prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu |
|
napięcie wyjściowe (DC) |
-48 V prądu stałego (standardowe napięcie telekomunikacyjne) |
|
Ilość wyjścia z podkładki |
8 wyjść z podkładki, oznaczonych F1 do F8 |
|
Ilość wejścia akumulatora |
2 wejścia baterii, oznaczone BAT1 i BAT2 |
|
Etykieta odłączenia obciążenia |
1 pozycja oznaczona BLVD |
|
Interfejs sterownika |
Zintegrowany wyświetlacz LCD z diodami LED i klawiszyami sterowania |
|
Klucze sterowania |
4 klawisze: ESC, UP, DN, ENT |
|
Porty komunikacyjne |
1 port LAN, 1 port RS485 do zdalnej komunikacji |
|
Terminal wejściowy cyfrowy |
7 końcówek DI, oznaczonych jako DI 1?? 7 |
|
Terminale wyjściowe cyfrowe |
6 końcówek DO, oznaczone DO 1 ̇6 |
|
Oznakowanie sygnału pomocniczego |
Oznaczenia dla 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Blok końcowy sygnału |
Zawiera blok końcowy RS485+ / RS485- |
|
Chłodzenie |
Efektywny system chłodzenia powietrzem dla środowisk o wysokiej temperaturze |
|
Układ przedniej dystrybucji |
Sekcje dla zasilacza, akumulatora, sterownika i terminala zintegrowane w jednym przednim panelu |
|
Urządzenia montażowe |
Włącza się słuchawki z podkładkami do bezpiecznej instalacji w szafkach telekomunikacyjnych |
|
Dostęp mechaniczny |
Przejście z przodu w celu ułatwienia konserwacji i modernizacji |
Wytyczne operacyjne systemu dystrybucji prądu stałego
-
Instalacja: montować system dystrybucji prądu stałego w stojaku o długości 19 cali przy użyciu dostarczonych uchwytów bocznych.
-
Połączenia z zasilaczem: podłącz wyjścia zasilacza prądu stałego do urządzenia za pośrednictwem końcówek F1 do F8 w zależności od projektu instalacji.
-
Integracja baterii: zapewnienie odpowiedniej biegunowości podczas łączenia wejścia BAT1 i BAT2 z łańcuchami baterii zapasowej.
-
Zdalne monitorowanie: do łączenia systemu z platformą zdalnego monitorowania w celu ostrzegania w czasie rzeczywistym i monitorowania wydajności należy użyć interfejsu LAN lub RS485.
-
Przesyłanie sygnału: sygnały zewnętrzne (np. DI, DO, TEMP, BAT, ENV) powinny być przesyłane przez dedykowany blok końcowy sygnału do celów monitorowania.
-
