Szczegóły Produktu:
Zapłata:
|
| Napięcie robocze: | 85 VAC do 290VAC | Częstotliwość: | 45 Hz ~ 66 Hz ; |
|---|---|---|---|
| prąd wejściowy: | ≤18a | TEMPERATURA ROBOCZA: | –10 ℃ ~+75 ℃ |
| Temperatura przechowywania: | –40 ℃ ~+75 ℃ | Współczynnik mocy: | ≥0,99 (220 VAC@20% ~ 100% obciążenia) |
| THD: | ≤5 % (50% ~ 100% obciążenia) | Napięcie wyjściowe: | 42V DC~58V DC |
| MTBF: | > 500 000 godzin (25 ℃) | Słyszalny hałas: | ≤55db (a) (40 ℃) |
| Podkreślić: | Moduł wyprostowujący 48V 3000W,moc telekomunikacyjna wymienna na gorąco,wyprostowacz szerokiego zakresu wejściowego |
||

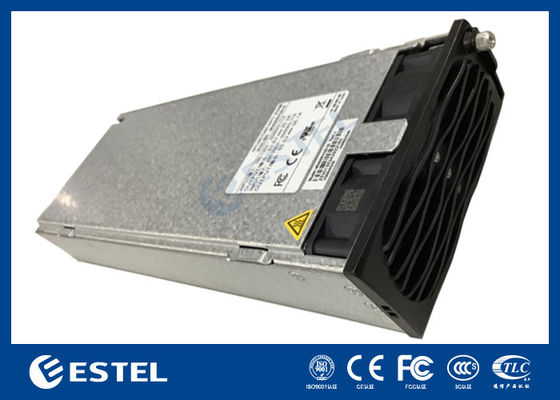

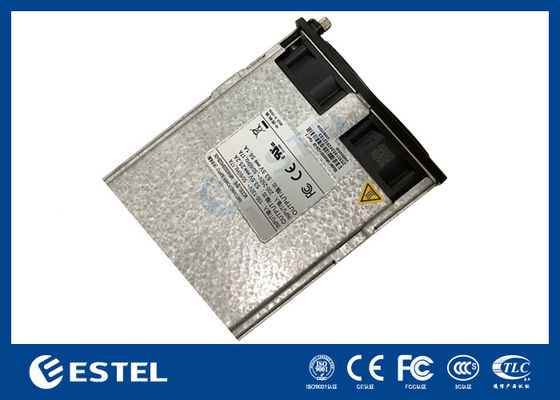

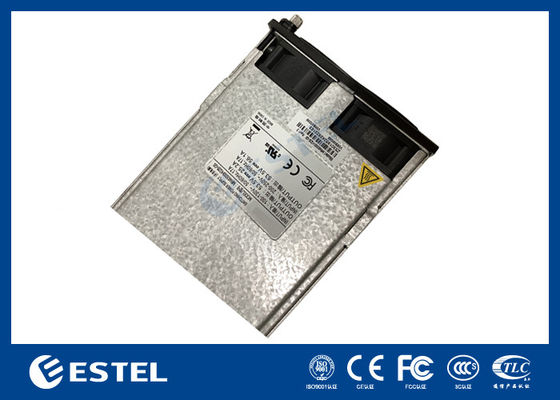

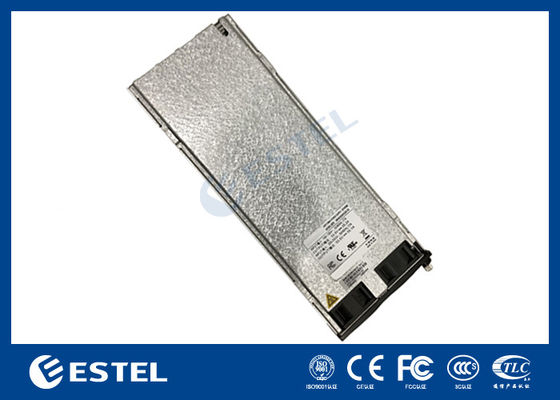

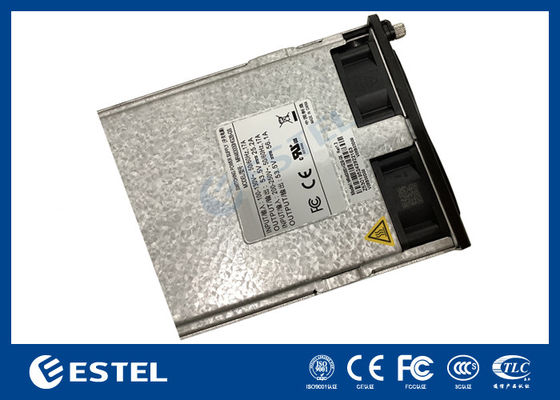

Moduł naprawcy MR483000HG2B-GS systemu zasilania telekomunikacyjnego
MR483000HG2B-GS jest urządzeniem zasilania, które konwertuje standardowe napięcie prądu przemiennego na stabilne 48Vdc
system zasilania komunikacyjnego.
W przypadku większej pojemności ładunkowej moduły prostowarunkowe mogą być podłączone równolegle lub dodatkowy niezależny moduł monitorowania może być wykorzystany do inteligentnego sterowania.
Moduł wyprostowujący to modułowa jednostka podłączalna zaprojektowana do kompatybilności z regalami i szafami.
Pojawienie się systemu energii telekomunikacyjnej
![]()
![]()
![]()
Wprowadzenie modułu Telekom Power System
| Niezawodność | |
| MTBF | > 500 000 godzin (25°C) |
| Słyszane Hałas | |
| Specyfikacja | ≤ 55 dB (A) (40°C) |
Opis interfejsu systemu energii telekomunikacyjnej
![]()
Definicja złota palca modułuTelekom Power System
| Szpilka Numer | Opis funkcji szpilki |
| 1,2 | Wyjście 48V- |
| 3,4 | Wypłata wstępna |
| 5,6 | Wyjście 48V+ |
| 7 | Grupa drutu adresowego prostownika |
| 8 | Grupa wewnętrznego drutu adresowego prostownika |
| 13 | CANL |
| 14 | WYJEDZENIE |
| 31,32 | podłoże zabezpieczające moduł |
| 33,34 | Wprowadzenie AC neutralne ((N) |
Wprowadzenie paneli modułowych systemu energii telekomunikacyjnej
![]()
Opis świateł wskazujących modułu naprawcyTelekom Power System
| Wskaźnik |
Wskaźnik kolor |
Status | Opis stanu | Proponowane rozwiązanie |
|
Władza wskaźnik |
Zielona |
Na | Moduł wejścia AC jest normalny | Stan normalny, brak konieczności podjęcia działań |
|
Wyłącz. |
wejście modulu AC jest nieprawidłowe (brak mocy wejściowej zasilanie, zasilanie wejściowe nad napięciem i pod napięciem itp.) |
Sprawdź, czy wejście jest prawidłowe; jeśli jest prawidłowe, zastąpić Moduł wyprostowujący |
||
|
Błysk 4 Hz (4 razy/sek.) |
Status zapytania ręcznego | Stan normalny, brak konieczności podjęcia działań | ||
|
Alarm wskaźnik |
Żółty |
Wyłącz. | Brak nieprawidłowego alarmu. | Stan normalny, brak konieczności podjęcia działań |
|
Na |
Alarm przedtemperatury (temperatura otoczenia przekracza 65°C ~ wyłączenie z powodu nadciśnienia) |
Sprawdź, czy wentylacja Moduły są zablokowane i czy temperatura otoczenia jest normalna |
||
|
Wyłączenie w stanie uśpienia (gdy moduł jest w stanie uśpienia) włączony jest tylko wskaźnik ochrony, a Moduł nie zgłasza alarmu) |
Stan normalny, brak konieczności podjęcia działań |
|||
|
290Vac napięcie < 300Vac |
Sprawdź, czy napięcie wejściowe jest normalne | |||
| Moduł ograniczający prąd | Stan normalny, brak konieczności podjęcia działań | |||
|
Błysk 4 Hz (4 razy/sek.) |
Błąd adresu sprzętowego modułu | Sprawdź, czy moduł jest wstawiony i zablokowany | ||
|
0.5 Hz błyszczące (1 razy / 2s) |
Komunikacja pomiędzy modułem a zewnętrzną siecią została przerwana. |
Zmiana modułu naprawcy lub Moduł monitorowania; sprawdź okablowanie przycisku CAN systemu zasilania pod kątem błędów |
||
|
Wskaźnik awarii |
Czerwony |
Wyłącz. | Brak nieprawidłowego alarmu. | Stan normalny, brak konieczności podjęcia działań |
|
Na |
Wyjście jest zablokowane z powodu nad napięciem lub moduł nie jest wstawiony na miejsce |
Odłączyć moduł naprawcy, poczekać dłużej niż 1 minutę, a następnie włożyć go | ||
| Brak wyjścia spowodowanego usterką wewnętrzną modułu naprawcy | Wymiana modułu naprawcy |
