30kw rack-mount system zasilania prądu stałego, układ naprawcy modułów dla telekomunikacji, >96% wysoka wydajność

Przegląd produktu

30kW system zasilania prądem stałym zapewnia wysokiej wydajności, elastyczne rozwiązanie zasilania prądem stałym zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji centrów danych,i zastosowań przemysłowych wymagających niezawodnego dystrybucji prądu stałegoPrzyjmuje jednofazowe wejście 220VAC i zapewnia stabilny wyjście stałego prądu stałego regulowalne w zakresie od 43VDC do 58VDC, z nominalnym punktem pracy 53,5VDC. Oferuje maksymalną moc wyjściową 30kW,system ten niezawodnie obsługuje instalacje o dużym zapotrzebowaniu przy jednoczesnym osiągnięciu wydajności konwersji mocy przekraczającej 96%.

System posiada konstrukcję modułową i redundantną i obsługuje do dziesięciu modułów naprawców o mocy 3000 W skonfigurowanych do redundancji N+1, z których każdy moduł kompaktowy waży poniżej 2 kg.Sprostowarki wykorzystują chłodzenie na przymusowym powietrzu, osiągając współczynnik mocy zbliżony do jednostki (≥ 0,99), oraz utrzymując niskie całkowite zniekształcenie harmonijne (THDi ≤ 5%) dla efektywnej i czystej konwersji mocy.i IP20 ochrona przed wejściem, 6U podwozie montażowe na stojak podkreśla bezpieczeństwo operacyjne, łatwość obsługi i prostą integrację ze standardowymi 19-calowymi szafami.

The DC distribution panel is equipped with four 125A single-pole battery circuit breakers and includes both Load Low Voltage Disconnect (LLVD) and Battery Low Voltage Disconnect (BLVD) functionality for secure and flexible power managementInformacje o systemie są dostarczane przez dedykowany kontroler z czterema analogicznymi wejściami czujników, ośmioma cyfrowymi wejściami stanu i ośmioma konfigurowalnymi przekaźnikami alarmowymi o suchym kontakcie.Zdalne monitorowanie i zarządzanie umożliwia się za pośrednictwem interfejsów RS232/485 i SNMP, natomiast zintegrowany wyświetlacz LCD umożliwia lokalne wyświetlanie stanu i konfigurację.

Zaprojektowany do pracy w wymagających warunkach, system działa w rozszerzonym zakresie temperatur od 40°C do +65°C, toleruje wilgotność względną od 5% do 95% (nie kondensująca się),i utrzymuje pełną wydajność na wysokości do 3000 metrówPołączenie skalowalnej architektury modułowej z sprawdzoną niezawodnością,Ten system zasilania prądem stałym o mocy 30 kW stanowi solidne i skalowalne rozwiązanie energetyczne dla infrastruktury krytycznej, w której dostępność energii jest najważniejsza..

System

• Wymiary: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Masa: ≤ 30 kg (bez prostowarek)

• Tryb chłodzenia: chłodzenie naturalne

• Tryb montażu: instalowany na półce o długości 19 cali lub wewnątrz szafki

• Tryb okablowania: górne wejście i górne wyjście

• Tryb konserwacji: konserwacja przednia, zmiana klasy modułu wspierającego

• Poziom ochrony: IP20

Rozdzielenie AC

• Tryb wejścia:220VAC jednopasowy

• Częstotliwość wejścia: 4566Hz, wartość nominalna: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• napięcie wyjściowe: ¥43 ~ ¥58VDC, wartość nominalna: ¥53,5VDC

• Maksymalna pojemność:30kW ((10*3kw, nadmiar N+1)

• Odłączacze baterii: 4*125A/1P

• Włókna z wyłączeniem:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• SPD DC: 10kA/20kA, 8/20μs

Sprostownik

• napięcie wejściowe:85VAC ~ 300VAC, znamionowy 220VAC

• Wydajność: > 96%

• Moc znamionowa: 3000 W (176~300 VAC)

• Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)

• Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)

• Masa: ≤2 kg

• Tryb chłodzenia: chłodzenie przymusowe

• Współczynnik mocy: ≥ 0.99

• THD: ≤ 5%

• Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A

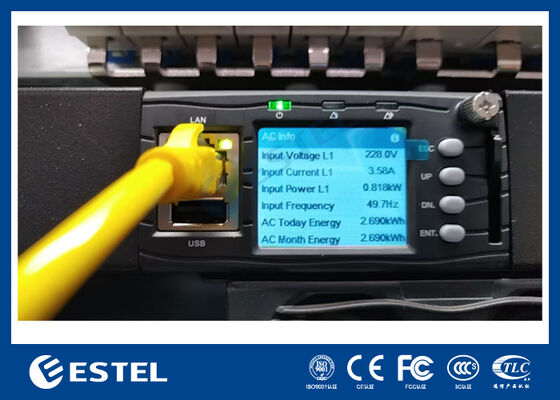

Kontroler

• Wprowadzenie sygnału: 4 AI (3 temperatury otoczenia, 1 wilgotność), 8 DI

• Wyjście alarmowe: 8 kontakty suche

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)

• Temperatura przechowywania: 40 °C ~ + 70 °C

• wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)

• Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
