System zasilania telekomunikacyjnego stałego prądu 18kW, układ naprawcy modułów dla telekomunikacji, >96% Wysoka wydajność

Przegląd produktu

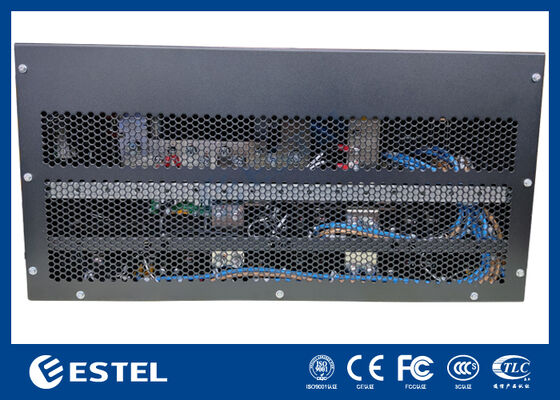

System zasilania prądem stałym 18 kW jest rozwiązaniem o dużej pojemności przeznaczonym dla sieci telekomunikacyjnych, centrów danych i obiektów przemysłowych wymagających niezawodnego zasilania prądem stałym.Obsługuje wejście jednofazowe 220V, zapewniający stabilną moc wyjściową od 43 do 58 VDC o wartości znamionowej 53,5 VDC. O maksymalnej mocy 18 kW,system ten zapewnia wystarczającą moc do zastosowań na dużą skalę przy zachowaniu wydajności powyżej 96%.

System integruje do 6 modułów wyprostowujących ((N+1 redundancji), z których każdy ma moc nominalną 3000W i masę ≤2kg. Moduły te są wyposażone w chłodzenie przymusowe, wysoki współczynnik mocy ≥0.99, a THD ≤ 5%, zapewniając czystą i stabilną konwersję mocy prądu stałego.i łatwość integracji z 19-calowymi regałami.

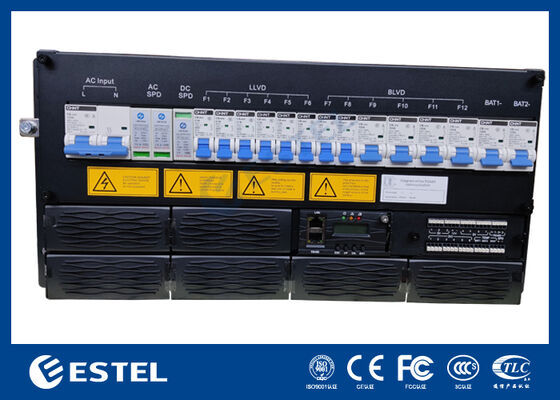

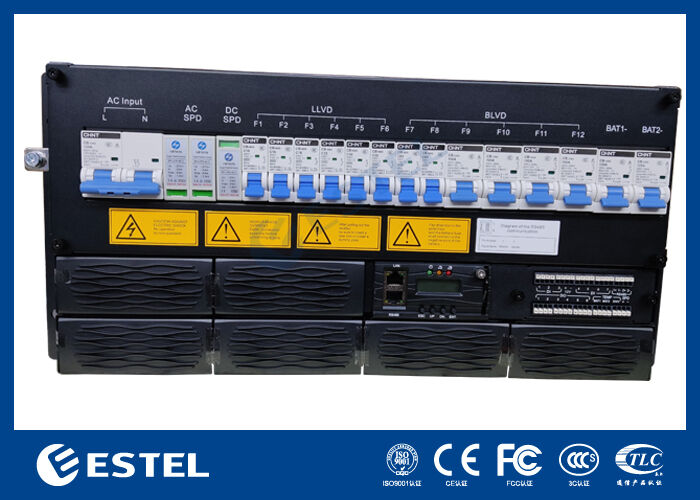

Rozdzielenie prądu stałego obejmuje wyłączniki baterii 2*125A i 1*LLVD i 1*BLVDInteligentny sterownik obsługuje 3 wejścia analogowe, 7 wejścia cyfrowe, 6 alarmów suchego kontaktu oraz zdalną komunikację za pośrednictwem RS232/485 i SNMP.Lokalne monitorowanie umożliwia się za pomocą wyświetlacza LCD.

Zbudowana do wymagających warunków, jednostka działa od 40 ° C do + 65 ° C, wytrzymuje 5 95% wilgotności nie kondensującej i utrzymuje stabilną pracę na wysokościach do 3000 m.Dzięki modułowej architekturze i solidnej wydajności, system zasilania prądem stałym 18 kW 5U jest idealnym wyborem dla infrastruktury krytycznej wymagającej skalowalnych i niezawodnych rozwiązań energetycznych.

System

• Wymiary: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Masa: ≤ 25 kg (bez prostowarek)

• Tryb chłodzenia: chłodzenie naturalne

• Tryb montażu: instalowany na półce o długości 19 cali lub wewnątrz szafki

• Tryb okablowania: górne wejście i górne wyjście

• Tryb konserwacji: konserwacja przednia, zmiana klasy modułu wspierającego

• Poziom ochrony: IP20

Rozdzielenie AC

• Tryb wejścia:220V jednofazowe

• Częstotliwość wejścia: 4566Hz, wartość nominalna: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• napięcie wyjściowe: ¥43 ~ ¥58VDC, wartość nominalna: ¥53,5VDC

• Maksymalna moc: 18kW6*3kw, N+1 redundancji)

• Odłączacze baterii: 2*125A

• Włókna z wyłączeniem:

• LLVD1: 3*16A/1P+3*32A/1P;

• BLVD:2*63A/1P+4*100A*1P

• SPD prądu stałego: 10kA, 8/20μs

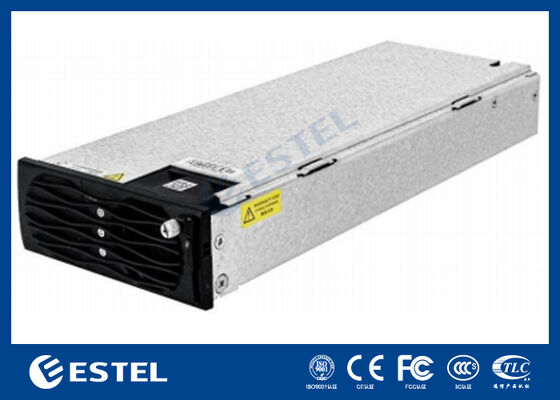

Sprostownik

• napięcie wejściowe:380VAC trójfazowy

• Wydajność: > 96%

• Moc znamionowa: 3000 W (176~300 VAC)

• Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)

• Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)

• Masa: ≤2 kg

• Tryb chłodzenia: chłodzenie przymusowe

• Współczynnik mocy: ≥ 0.99

• THD: ≤ 5%

• Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A

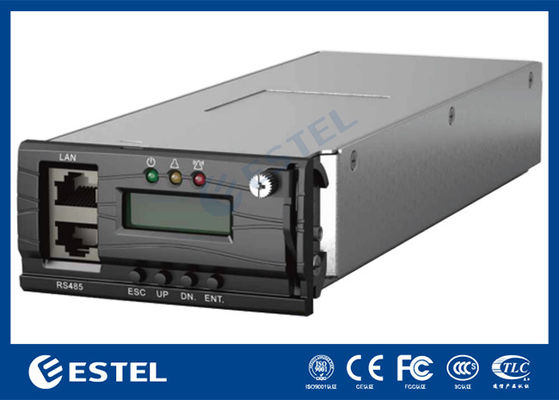

Kontroler

• Wprowadzenie sygnału: 3 AI (2 temperatury akumulatora, 1 temperatury otoczenia), 7 DI

• Wyjście alarmowe: 6 kontaktów suchych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)

• Temperatura przechowywania: 40 °C ~ + 70 °C

• wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)

• Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
