Szczegóły Produktu:
Zapłata:
|
| Typ prostownika: | Prostownik hybrydowy | Wejście AC: | 220VAC jednofazowe |
|---|---|---|---|
| Wejście prądu stałego: | 120 V prądu stałego do 425 V prądu stałego | Wydajność wyjściowa (maks.): | 24 kW (8*3000 W, redundancja N+1) |
| Moduł prostownika: | 3000w, 4 szt | Moduł fotowoltaiczny: | 3000w, 4 szt |
| Sygnał: | AI TAK ROBIĘ | Komunikacja: | RS485/SNMP |
| Podkreślić: | Telekomunikacyjny hybrydowy prostownik solarny,Programowalny system zasilania telekomunikacyjnego,Zasilacz AI DI DO |
||

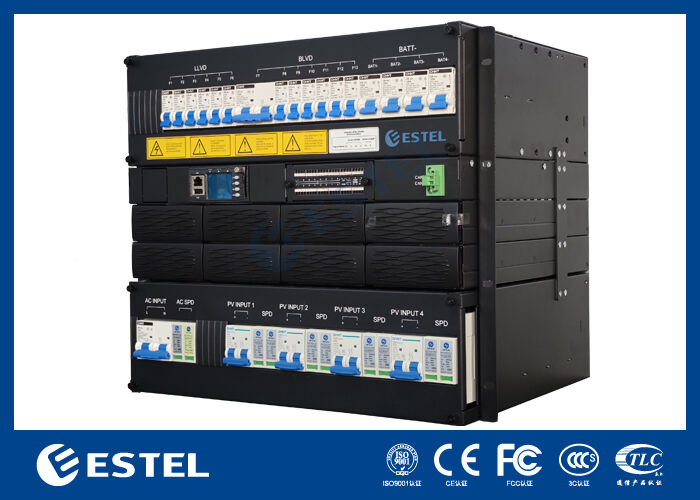

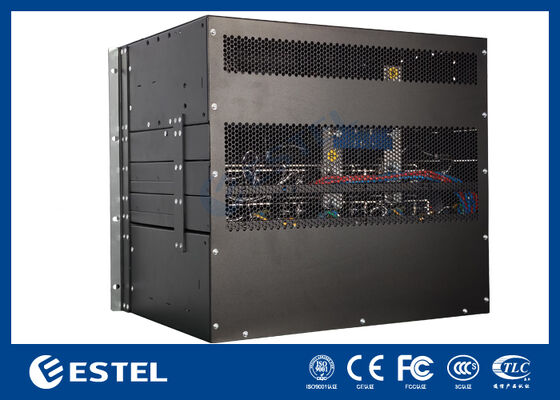

ET300 Telecom Grade Solar Hybrid Rectifier Power Distribution Unit z AI DI DO
Przegląd produktu z Hybrydowej Jednostki Dystrybucji Mocy Prostowników
Hybrydowa Jednostka Dystrybucji Mocy Prostowników ET48300 to 19-calowa pod-ramka dla hybrydowego systemu zasilania produkowanego przez ESTEL, o kompaktowej konstrukcji 9U, przeznaczona do krytycznych zastosowań transmisji światłowodowej i mikrofalowej, urządzeń dostępowych, przełączników itp. Maksymalna moc systemu wynosi 300A, z wyłącznikami obwodów dla wejścia AC, wejścia PV, akumulatorów i obciążeń. Kable są dostępne z przodu z wyłącznikami obwodów i zaciskami przyłączeniowymi.
Zaprojektowany do ciągłej pracy, prostownik może pomieścić do 8 modułów 3000W z możliwością wymiany podczas pracy (4 zasilane z PV i 4 z AC), obsługując konfiguracje redundantne N+1 lub wyższe. Każdy moduł posiada wymuszone chłodzenie powietrzem, aktywną korekcję współczynnika mocy (PFC ≥ 0,99) i niskie całkowite zniekształcenia harmoniczne (THDi ≤ 5%), zapewniając czystą interakcję z siecią i stabilną moc wyjściową. Wszystkie komponenty są zainstalowane w podwoziu 8U, 19-calowym, przystosowanym do montażu w szafie, o stopniu ochrony IP20. Możliwość wymiany modułów podczas pracy z przodu ułatwia konserwację, podczas gdy miedziane szyny zbiorcze zamontowane z tyłu zapewniają ścieżkę połączenia o niskiej impedancji i wysokim prądzie.
Zintegrowana dystrybucja DC obejmuje odłączanie obciążenia przy niskim napięciu (LLVD) i odłączanie akumulatora przy niskim napięciu (BLVD), umożliwiając priorytetowe odłączanie obciążeń w celu zachowania krytycznych rezerw akumulatorów podczas awarii. Zaawansowany kontroler systemu oferuje kompleksowe monitorowanie i programowalną logikę za pomocą wejść analogowych (AI), wejść cyfrowych (DI) i wyjść cyfrowych (DO). Zarządzanie zdalne jest obsługiwane przez interfejsy RS485 i SNMP, zapewniając operatorom pełny wgląd w alarmy, metryki wydajności i stan prostownika. Wyświetlacz LCD z przodu umożliwia również wygodną konfigurację i diagnostykę na miejscu.
Podstawowa Specyfikacja z Hybrydowej Jednostki Dystrybucji Mocy Prostowników
| Wymiary | 482,5 mm (szer.) * 350 mm (gł.) * 8U (wys.) |
| Waga | ≤30 kg (bez prostowników) |
| Chłodzenie | Chłodzenie naturalne |
| Instalacja | Montaż w szafie 19-calowej |
| Konserwacja | Konserwacja z przodu, obsługa zmiany klasy modułu |
| Stopień ochrony IP | IP20 |
Dystrybucja Mocy z Hybrydowej Jednostki Dystrybucji Mocy Prostowników
|
Dystrybucja AC |
Napięcie wejściowe | jednofazowe 220VAC |
| Wyłącznik wejściowy | 1*125A 2P wyłącznik obwodów | |
| Częstotliwość wejściowa | 45~65Hz, wartość znamionowa: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us klasa C | |
|
Dystrybucja DC
|
Napięcie wejściowe | 120VDC do 425VDC |
| Wyłącznik wejściowy | 4*25A 2P wyłącznik obwodów | |
| SPD | 20/40KA, 8/20us, klasa C | |
| Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | |
|
Moc wyjściowa |
24kW (8*3000W, redundancja N+1) Moduł PV: 4*3000W Moduł prostownika: 4*3000W |
|
| Wyłącznik akumulatora | 2*125A 1P wyłącznik obwodów | |
| Wyłącznik obciążenia | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Moduł Prostownika z Hybrydowej Jednostki Dystrybucji Mocy Prostowników
| Napięcie wejściowe | 85VAC~300VAC, znamionowe 220VAC |
| Sprawność | >96% |
| Moc znamionowa | 3000W (176~300VAC) |
| Temperatura pracy | -40℃~+75℃ (50℃ przy pełnej mocy wyjściowej) |
| Wymiary | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) (wysokość 1U) |
| Waga | ≤2 kg |
| Tryb chłodzenia | Chłodzenie wymuszone |
| Współczynnik mocy | ≥0,99 |
| THD | ≤5% |
| Wyjście DC | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
PV Moduł z Hybrydowej Jednostki Dystrybucji Mocy Prostowników
| Napięcie wejściowe | 120 do 425VDC. Znamionowe 340VDC |
| Sprawność | >96% |
| Moc znamionowa | 3000W ((200 do 425VDC) |
| Temperatura pracy | -40℃~+75℃ (50℃ przy pełnej mocy wyjściowej) |
| Wymiary | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) (wysokość 1U) |
| Waga | ≤2 kg |
| Tryb chłodzenia | Chłodzenie wymuszone |
| Współczynnik mocy | ≥0,99 |
| THD | ≤5% |
| Wyjście DC | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
Kontroler Hybrydowej Jednostki Dystrybucji Mocy Prostowników
| Kontroler | Model: MC2900 |
| Wejście sygnału | 3 AI (temperatura otoczenia), 8 DI |
| Wyjście alarmowe | 8 DO |
| Komunikacja | RS485/SNMP |
| Tryb wyświetlania | Ekran LCD |
Środowisko Hybrydowej Jednostki Dystrybucji Mocy Prostowników
| Praca temperatura |
-40℃ ~ +65℃ (pełna moc wyjściowa poniżej 50℃) |
| Temperatura przechowywania | -40℃~+70℃ |
| Wilgotność pracy | 5%~95% (bez kondensacji) |
|
Wysokość n.p.m. |
0~3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃ na każde 200m wzrostu wysokości.) |
