ET48300 Programowalny hybrydowy prostownik solarny klasy telekomunikacyjnej z AI DI DO
Szczegóły Produktu
Telekomunikacyjny hybrydowy prostownik solarny
,Programowalny system zasilania telekomunikacyjnego
,Zasilacz AI DI DO
ET48300 Hybrydowy prostownik solarny klasy telekomunikacyjnej z AI DI DO
Przegląd produktuz ET48300 Hybrydowa jednostka dystrybucji mocy prostownika

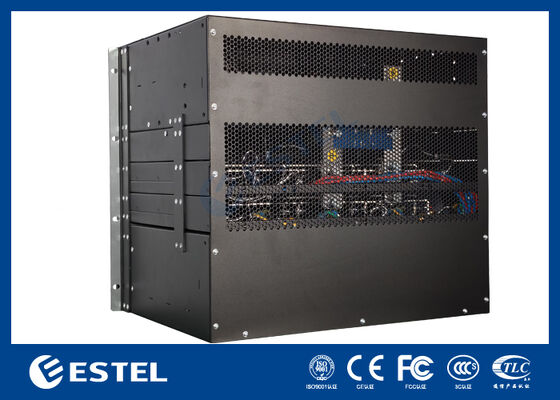

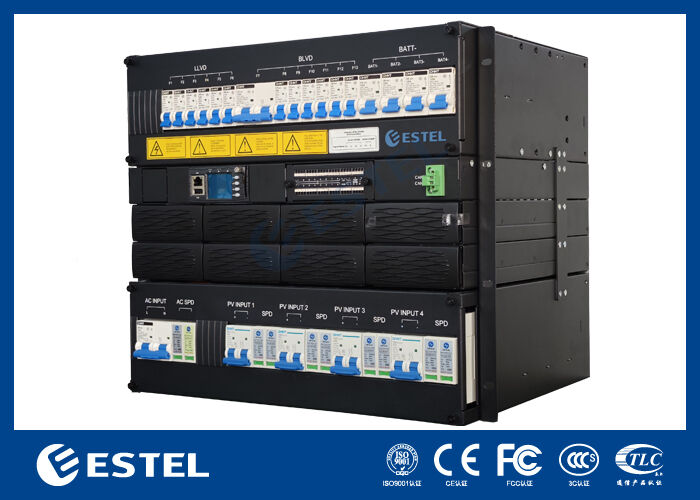

Hybrydowa jednostka dystrybucji zasilania prostownika ET48300 to 19-calowa szafa podrzędna do hybrydowego systemu zasilania produkowana przez firmę ESTEL, o kompaktowej konstrukcji o wysokości 9U, przeznaczona do krytycznych zastosowań transmisji światłowodowej i mikrofalowej, urządzeń dostępowych, przełączników itp. Maksymalna moc systemu wynosi 300 A, z wyłącznikami wejściowymi prądu przemiennego, wejścia fotowoltaicznego, akumulatorami i obciążeniami. Kable mają dostęp od przodu i są wyposażone w wyłączniki automatyczne i zaciski przyłączeniowe.
Kluczowe dane techniczne Hybrydowa jednostka dystrybucji mocy prostownika
-
Typ:Prostownik hybrydowy (podwójne wejście AC + DC)
-
Wejście AC:220VAC jednofazowe
-
Wejście prądu stałego:120 VDC do 425 VDC (szeroki zakres integracji z fotowoltaiką)
-
Pojemność wyjściowa (maks.):Moc prostownika 12 kW + moc fotowoltaiczna 12 kW (redundancja N+1)
-
Moduły prostownicze:4x3 kW
-
Moduły fotowoltaiczne:4x3 kW
Monitorowanie i komunikacjaz Hybrydowa jednostka dystrybucji mocy prostownika
-
Interfejs sygnałowy:AI (wejścia analogowe), DI (wejścia cyfrowe), DO (wyjścia cyfrowe)
-
Protokoły komunikacyjne:RS485 i SNMP
-
Kierownictwo:Zdalne monitorowanie, powiadamianie o alarmach i sterowanie systemem za pośrednictwem NMS lub BMS
Kluczowe zaletyz Hybrydowa jednostka dystrybucji mocy prostownika
-
Podwójne źródła zasilania:Akceptuje sieć 220 VAC lub wejście energii słonecznej 120–425 VDC, co zapewnia maksymalną elastyczność
-
Redundancja N+1:Jeden dodatkowy moduł zapewnia nieprzerwaną pracę w przypadku awarii modułu
-
Wysoka skalowalność:Konstrukcja modułów 4+4 obsługuje całkowitą moc wyjściową do 12 kW + 12 kW
-
Szeroki zakres wejścia DC:Napięcie 120-425VDC umożliwia bezpośrednie podłączenie do paneli fotowoltaicznych bez dodatkowych konwerterów
-
Zdalne zarządzanie:Protokoły RS485 i SNMP umożliwiają bezproblemową integrację z istniejącą infrastrukturą sieciową
Scenariusze zastosowańz Hybrydowa jednostka dystrybucji mocy prostownika
-
Telekomunikacyjne stacje bazowe 5G z zasilaniem słonecznym
-
Off-gridowe i hybrydowe systemy fotowoltaiczne
-
Odległe wiejskie schroniska komunikacyjne
-
Przemysłowe systemy zasilania awaryjnego DC
-
Integracja magazynowania energii odnawialnej
PodstawowySpecyfikacja zHybrydowa jednostka dystrybucji mocy prostownika
| Wymiar | 482,5 mm (szer.) * 350 mm (gł.) * 8 U (wys.) |
| Waga | ≤30kg (bez prostowników) |
| Chłodzenie | Naturalne chłodzenie |
| Instalacja | Montowany w stojaku 19 cali |
| Konserwacja | Konserwacja z przodu, obsługiwana zmiana klasy modułu |
| Stopień IP | IP20 |
Dystrybucja mocyzHybrydowa jednostka dystrybucji mocy prostownika
|
Dystrybucja prądu przemiennego |
Napięcie wejściowe | jednofazowe 220VAC |
| Przerywacz wejściowy | Wyłącznik automatyczny 1*125A 2P | |
| Częstotliwość wejściowa | 45~65 Hz, wartość znamionowa: 50 Hz/60 Hz | |
| SPD | 20/40KA, 8/20us klasa C | |
|

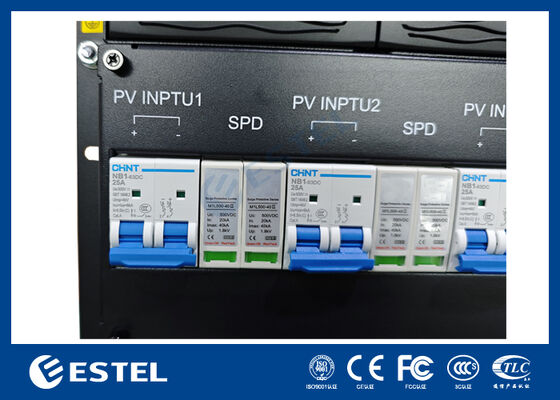

Dystrybucja prądu stałego
|
Napięcie wejściowe | 120 V prądu stałego do 425 V prądu stałego |
| Przerywacz wejściowy | Wyłącznik automatyczny 4*25A 2P | |
| SPD | 20/40KA, 8/20us, klasa C | |
| Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | |
|
Wydajność wyjściowa |
Moc prostownika 12 kW + moc fotowoltaiczna 12 kW; Redundancja N+1 Moduł fotowoltaiczny: 4*3000w Moduł prostownika: 4*3000w |
|
| Wyłącznik baterii | Wyłącznik automatyczny 2*125A 1P | |
| Rozłącznik obciążenia | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Moduł prostownikazHybrydowa jednostka dystrybucji mocy prostownika
| Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC |
| Efektywność | >96% |
| Moc znamionowa | 3000 W (176 ~ 300 V AC) |
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (50 ℃ przy pełnej wydajności) |
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) (wysokość 1U) |
| Waga | ≤2 kg |
| Tryb chłodzenia | Wymuszone chłodzenie |
| Współczynnik mocy | ≥0,99 |
| THD | ≤5% |
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
PVModułzHybrydowa jednostka dystrybucji mocy prostownika
| Napięcie wejściowe | 120 do 425 VDC. Znamionowo 340 VDC |
| Efektywność | >96% |
| Moc znamionowa | 3000 W((200 do 425 V prądu stałego) |
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (50 ℃ przy pełnej wydajności) |
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) (wysokość 1U) |
| Waga | ≤2 kg |
| Tryb chłodzenia | Wymuszone chłodzenie |
| Współczynnik mocy | ≥0,99 |
| THD | ≤5% |
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |

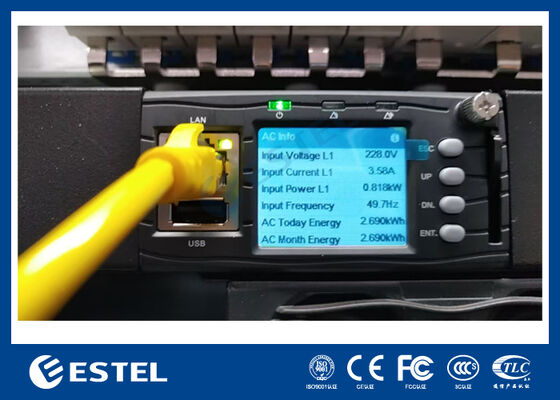

Sterownik hybrydowego modułu dystrybucji mocy prostownika
| Kontroler | Model: MC2900 |
| Wejście sygnału | 3 AI (temperatura otoczenia), 8 DI |
| Wyjście alarmowe | 8 DO |
| Komunikacja | RS485/SNMP |
| Tryb wyświetlania | Ekran LCD |
Środowisko jednostki dystrybucji mocy prostownika hybrydowego
| Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) |
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ |
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) |
|
Wysokość |
0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna temperatura robocza spada o 1 ℃ wraz ze wzrostem wysokości o 200 m.) |
-
