Wysokowydajne rozwiązanie prostownika DC o mocy 6 kW ze zdalnym monitorowaniem dla projektu telekomunikacyjnego
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, Chiny (kontynent)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
735-2864 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
3000 zestawów miesięcznie
Podsumowanie produktu
Wysokowydajny prostownik prądu stałego o mocy 6 kW ze zdalnym monitorowaniem dla projektu telekomunikacyjnego Przegląd produktówWysokowydajny prostownik prądu stałego o mocy 6 kW ET4860 to wysokowydajny (>96%) system zasilania 6 kW DC48 V opracowany w celu zapewnienia niezawodnej dystrybucji energii ...
Szczegóły Produktu
Podkreślić:
Prostownik DC 6 kW dla telekomunikacji
,Wysokowydajny system zasilania dla telekomunikacji
,Prostownik DC ze zdalnym monitorowaniem
Size:
482mm*350mm*1U(szer.*gł.*wys.)
Weight:
≤10kg (bez prostowników)
Input Voltage:
220VAC jednofazowe
Output Voltage:
-48VDC (-42 do -58VDC)
Rectifier Module:
6 kW (maks.), moduł 2*3 kW
Module Efficiency:
> 96%
Application:
Telekomunikacja
Package:
Drewniana obudowa/karton
Opis produktu
Wysokowydajny prostownik prądu stałego o mocy 6 kW ze zdalnym monitorowaniem dla projektu telekomunikacyjnego
Przegląd produktówWysokowydajny prostownik prądu stałego o mocy 6 kW
ET4860 to wysokowydajny (>96%) system zasilania 6 kW DC48 V opracowany w celu zapewnienia niezawodnej dystrybucji energii dla zastosowań telekomunikacyjnych, centrów danych i obiektów przemysłowych wymagających maksymalnego czasu pracy. Działa z jednofazowym zasilaniem 220 V AC 63 A/1 PN i zapewnia precyzyjnie regulowane napięcie wyjściowe DC regulowane w zakresie od –43 V DC do –58 V DC (nominalnie –53,5 V DC). Dzięki sprawności konwersji przekraczającej 96% nawet przy pełnym obciążeniu, system idealnie nadaje się do środowisk energochłonnych i o dużej gęstości.
Moduł prostownikawysokowydajnego prostownika prądu stałego o mocy 6 kW
Urządzenie zostało zbudowane z myślą o nadmiarowości i może pomieścić do 2*modułów prostownika 3000 W z możliwością wymiany podczas pracy w konfiguracji N+1. Każdy lekki moduł (poniżej 2 kg) wykorzystuje wymuszone chłodzenie powietrzem, aby zapewnić stabilną wydajność cieplną. Zaawansowana korekcja współczynnika mocy (≥0,99) i niskie całkowite zniekształcenia harmoniczne (THDi ≤5%) gwarantują dostarczanie czystej energii, jednocześnie zmniejszając obciążenie infrastruktury nadrzędnej. System mieści się w 19-calowej obudowie do montażu w stojaku o wysokości 1U i stopniu ochrony IP20, z dostępem serwisowym od przodu i wygodnym wprowadzaniem kabli na panelu górnym.
Inteligentne zarządzanie energiąwysokowydajnego prostownika prądu stałego o mocy 6 kW
Zintegrowany panel dystrybucyjny zawiera funkcję BLVD umożliwiającą elastyczne zarządzanie obciążeniem. Wbudowany kontroler oferuje kompleksowe monitorowanie i sterowanie za pomocą 3 analogowych wejść czujników, 8 cyfrowych wejść stanu i 8 konfigurowalnych wyjść przekaźnikowych ze stykiem bezpotencjałowym do obsługi alarmów. Zdalny nadzór jest obsługiwany poprzez interfejsy RS232, RS485 i SNMP, a wbudowany ekran LCD umożliwia prostą konfigurację na miejscu i weryfikację stanu w czasie rzeczywistym.
Środowisko pracywysokowydajnego prostownika prądu stałego o mocy 6 kW
ET4860 został zaprojektowany tak, aby działał niezawodnie w trudnych warunkach, pracując bez obniżania wartości znamionowych w zakresie temperatur otoczenia od –40°C do +65°C i wilgotności względnej od 5% do 95% (bez kondensacji). Utrzymuje pełną moc wyjściową na wysokościach do 3000 metrów. Łącząc kompaktową skalowalność, inteligentne zarządzanie obciążeniem i solidną konstrukcję, ET4860 zapewnia przyszłościową podstawę zasilania prądem stałym dla infrastruktury krytycznej, w której przestoje nie wchodzą w grę.
SpecyfikacjaWysokowydajny prostownik prądu stałego o mocy 6 kW
| Typ | System prostownika telekomunikacyjnego | |||
| Ogólny | Rozmiar | 482mm*350mm*1U(szer.*gł.*wys.) | ||
| Waga | ≤8,50kg (bez prostowników) | |||
| Metoda chłodzenia | Naturalne chłodzenie | |||
| Metoda instalacji | Montowany w stojaku 19 cali | |||
| Tryb okablowania | Wlot i wylot od góry | |||
| Tryb konserwacji | Od przodu, zmiana stopnia modułu podporowego | |||
| Stopień ochrony | IP20 | |||
| AC Dystrybucja |
Napięcie wejściowe |
Jednofazowe 220VAC | ||
| Przerywacz wejściowy | 1x63 1PN | |||
| Częstotliwość wejściowa | 45 Hz do 65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
|
Wydajność wyjściowa (Maksymalny)
|
6 kW (2*3 kW, obsługuje redundancję N+1) | |||
|
Wyłącznik baterii
|
1 x wyłącznik automatyczny 100A 1PN | |||
| BLVD |
2 x 63A/1PN + 2 x 32A/1PN wyłącznik automatyczny |
|||
| Moduł prostownika | Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC | ||
| Efektywność | >96% | |||
| Moc znamionowa | 3000 W (176 ~ 300 V AC) | |||
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) | |||
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (1U/wys.) | |||
| Waga | ≤2 kg | |||
| Tryb chłodzenia | Wymuszone chłodzenie | |||
| Współczynnik mocy | ≥0,99 | |||
| THD | ≤5% | |||
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A | |||
| Kontroler | Port wejściowy sygnału | 3 AI (3 temp. otoczenia), 8 DI | ||
| Port wyjściowy alarmu | 8 suchy kontakt | |||
| Komunikacja | RS485/RS232, SNMP, Modbus, Ethernet | |||
| Wyświetlacz LCD | Utrzymany | |||
| Środowisko | Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) | ||
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |||
| Wysokość | 0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna robocza temperatura spada o 1℃ wraz ze wzrostem wysokości o 200 m.) |
|||

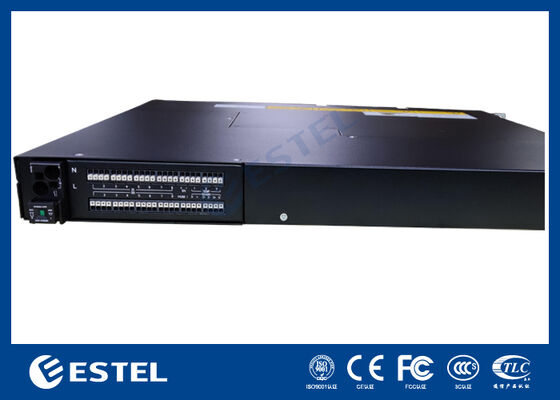

Widok z tyłuWysokowydajny prostownik prądu stałego o mocy 6 kW
Widok z bokuWysokowydajny prostownik prądu stałego o mocy 6 kW

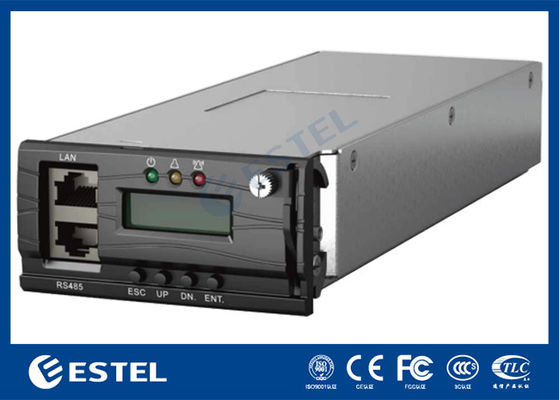

KontrolerWysokowydajny prostownik prądu stałego o mocy 6 kW
