Szczegóły Produktu:
Zapłata:
|
| Wymiar: | 482,0 (szer.)*350,0 (gł.)*1U(wys.) | Maksymalna moc prostownika: | 6000 W |
|---|---|---|---|
| Moduł prostownika: | 3000W, 2 szt | Kontroler: | Niestandardowy MC2900 |
| SNMP: | Tak | RS485: | Tak |
| Możliwość dostosowania: | Tak | Pakiet: | karton/drewniana skrzynka |
| Podkreślić: | Zasilanie telekomunikacyjne DC48V 60A,system zasilania awaryjnego akumulatora telekomunikacyjnego,Zasilanie RS485 SNMP |
||
Przegląd produktu

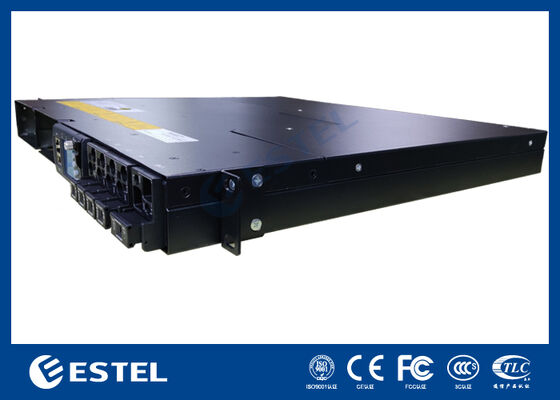

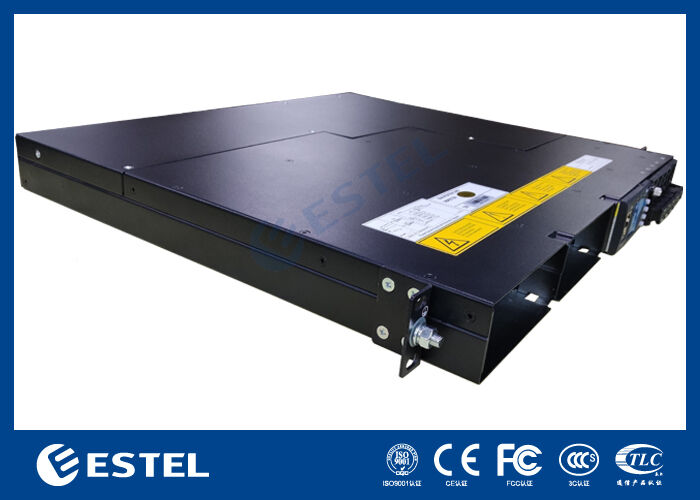

ET4860-M3J21A to wytrzymały system zasilania prądem stałym o mocy 6 kW, zbudowany dla stacji telekomunikacyjnych, centrów danych i obiektów przemysłowych, które wymagają wysokiej dostępności dystrybucji energii.Działa z jednofazowego zasilania 63A/1PN 220VAC i wytwarza regulowane wyjście prądu stałego regulowalne od 43VDC do 58VDCNawet przy pełnym obciążeniu system utrzymuje wydajność konwersji powyżej 96%, co czyni go odpowiednim do zastosowań o wysokiej gęstości i wrażliwych na energię.
Zbudowana z myślą o redundancji modułowej, jednostka akceptuje do dwóch modułów wyprostowawczych o mocy do 3000 W w konfiguracji N+1.Każdy moduł waży mniej niż 2 kg i jest podlegający chłodzeniu na przymusowym powietrzu w celu utrzymania stabilnej pracyDzięki współczynnikowi mocy zbliżającemu się do jednostki (≥ 0,99) i niskiej całkowitej zniekształceniu harmonijnym (THDi ≤ 5%), przenośniki dostarczają czystą energię przy jednoczesnym zminimalizowaniu obciążeń infrastruktury górnej części.Umiejscowione w podwoziu 1U, który pasuje do standardowych stojaków 19 cali, system posiada przednie urządzenie serwisowe i wejście kablowe z górnej strony, o klasyfikacji IP20, która chroni przed przypadkowym kontaktem.
Po stronie dystrybucyjnej dedykowany panel zawiera funkcję BLVD do wspierania elastycznego zarządzania obciążeniem.i 8 konfigurowalnych relów sucho-kontaktowych do obsługi alarmuW celu zdalnego nadzoru dostępne są interfejsy RS232/485 i SNMP, a wbudowany ekran LCD umożliwia konfigurację na miejscu i sprawdzanie stanu w czasie rzeczywistym bez potrzeby użycia narzędzi zewnętrznych.
Zaprojektowany do trudnych warunków pracy, system toleruje temperatury otoczenia od 40°C do +65°C oraz poziom wilgotności względnej od 5% do 95% (nie kondensujący).Utrzymuje również pełną moc wyjściową na wysokości do 3000 metrów.Dzięki skalowalnej architekturze i naciskowi na ciągłe działanie, ET4860-M3J21A zapewnia przyszłościową podstawę zasilania prądem stałym dla infrastruktury, w której przestoj nie jest opcją.
| Rodzaj | ET4860-M3J21A | |||
| System | Wymiar | 482.0(W) *350.0(D) *1U(H) | ||
| Waga | ≤ 10 kg (bez prostowarek) | |||
| Tryb chłodzenia | Naturalne chłodzenie | |||
| Tryb instalacji | Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy | |||
| Tryb okablowania | Górne wejście i górne wyjście | |||
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | |||
| Poziom ochrony | IP20 | |||
| Klimatyzator Rozdzielanie |
Tryb wejścia | 220VAC jednopasowy 63A/1PN | ||
| Częstotliwość wejścia | 45~65 Hz, wartość znamionowa: 50Hz/60Hz | |||
| D.C. Rozdzielanie |
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC | ||
| Maksymalna pojemność | 6kw ((2*3kw, N+1 nadmiar) | |||
| Z wyłączeniem: | 1*100A/1PN | |||
| Przerywacze obciążenia | BLVD: 2*32A/1PN+2*63A/1PN | |||
| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC | ||
| Efektywność | >96% | |||
| Moc nominalna | 3000W ((176~300VAC) | |||
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |||
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |||
| Waga | ≤ 2 kg | |||
| Tryb chłodzenia | Chłodzenie przymusowe | |||
| Współczynnik mocy | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Wyjście prądu stałego | Wymagania w odniesieniu do urządzeń, które mają być wykorzystywane do wykonywania pomiarów, są następujące: | |||
| Kontroler | Wprowadzenie sygnału | 4 AI (3 temperatury otoczenia, 1 wilgotność), 8 DI | ||
| Wyjście alarmowe | 8 kontakt suchy | |||
| RS232 | - Tak, proszę. | |||
| RS485 | - Tak, proszę. | |||
| SNMP | - Tak, proszę. | |||
| Tryb wyświetlania | LCD | |||
| Środowisko | Działanie temperatury |
-40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C) | ||
| Temperatura przechowywania | -40°C~+70°C | |||
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |||
| Wysokość | 0~3000m(Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna wysokość operacyjna W przypadku większej wysokości powietrza temperatura spada o 1°C wraz ze wzrostem wysokości o 200 m.) |
|||
