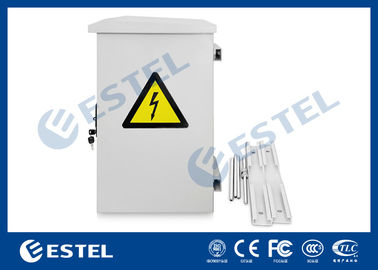

Zewnętrzna szafka ścienna IP55 DDTE002B/01 Temperatura pracy -40°C ~ + 60°C
Szczegóły Produktu
zewnętrzna szafka do montażu na ścianie
,obudowa naścienna
Zewnętrzna szafka ścienna IP55 DDTE002B Temperatura pracy -40°C ~ + 60°C
1. Funkcje
5.1 Szafka jest pyłoszczelna, odporna na słońce i deszcz, która jest używana w środowisku zewnętrznym.
5.2 Szafka wykorzystuje wentylatory do chłodzenia.
5.3 Rozmieszczenie szafy jest rozsądne, co ułatwi dostęp do kabli, mocowanie i uziemienie.Istnieją otwory wejściowe indywidualnie dla kabla zasilającego, kabla sygnałowego i kabla optycznego.
5.4 Wszystkie kable zastosowane w szafie wykonane są z materiałów trudnopalnych.
2. Specyfikacje techniczne
2.1 Obowiązujące warunki środowiskowe:
Temperatura otoczenia:-40 ° C ~ + 60 ° C
Wilgotność otoczenia (RH): ≤95% (przy + 40°C)
Ciśnienie powietrza: 70kPa ~ 106kPa
2.2 Materiał: stal ocynkowana ogniowo
2.3 Obróbka powierzchni: odtłuszczanie, odrdzewianie, fosforanowanie nierdzewne (lub cynkowanie), malowanie proszkowe.
2.4 Nośność szafy: ≥300kg
2.5 Stopień ochrony: IP55
2.6 Trudnopalność: zgodność z GB5169,7 test A
2.7 Rezystancja izolacji: rezystancja izolacji pomiędzy urządzeniami uziemiającymi a częściami korpusu szafy nie jest mniejsza niż 2X104M/500V(DC).
2.8 Napięcie wytrzymywane: napięcie wytrzymywane między urządzeniami uziemiającymi a częściami korpusu szafy nie jest niższe niż 3000V(DC)/1min.
2.9 Wytrzymałość mechaniczna: każda powierzchnia może wytrzymać ciśnienie pionowe＞980N;po otwarciu drzwi ich zewnętrzny koniec może wytrzymać nacisk pionowy ＞200N.
3. Instalacja czujników
W górnej części szafy zamontowano oświetlenie LED, czujnik drzwi, wentylatory.
4. Szybkie szczegóły:
| Miejsce pochodzenia: Shenzhen, Chiny (kontynent) |
Rozmiar zewnętrzny: Szer. × Gł. × Wys. 435 × 460 × 736mm Rozmiar wewnętrzny: Szer.×Gł.×Wys. 6U× 380×19” |
| Nazwa marki: ESTEL | Konstrukcja: podwójna ściana, z izolacją, konstrukcja warstwowa. |
| Model: DDTE002B/01 | Układ szaf: jedna komora, do instalacji sprzętu 19” |
| Nazwa produktu: Zewnętrzna szafka naścienna | Poziom ochrony: IP55 |
| Certyfikacja: ISO9001, CE, 3C, FCC, TLC, IP55 | Zamek szafki: trzypunktowy zamek antykradzieżowy |
| aplikacji: zewnętrzna stacja bazowa telekomunikacyjna | Wejście kablowe: na dole szafki |
| Materiał: stal ocynkowana | Oświetlenie: lampa LED DC48V |
| Izolacja cieplna: PEF | Drzwi szafy: jedne drzwi przednie |
| Kolor: szary (wsparcie wykonane na zamówienie) | Wentylatory chłodzące |

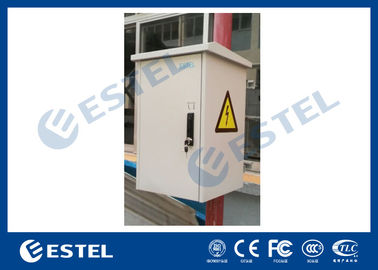

| Powłoka: antykorozyjna zewnętrzna powłoka proszkowa | Montaż: naścienny (również montowany na słupie nośnym) |
Warunki płatności i wysyłki:
| Minimalna ilość zamówienia: | 1 zestaw |
| Cena: | negocjacja |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union |
| Możliwość zasilania: | 10 000 zestawów miesięcznie |
| Czas dostawy: | 10-15 dni roboczych |
| Szczegóły pakowania: | drewniana skrzynka |
5. Aplikacja
Szafka telekomunikacyjna DDTE002B naścienna lub montowana na słupie jest szeroko stosowana w stacjach bazowych komunikacji bezprzewodowej, takich jak system 3G, zintegrowana usługa komunikacji / sieci, stacja przełączania dostępu / transmisji, komunikacja / transmisja awaryjna itp.
6. Specyfikacje
(1) Parametry techniczne
| Przedmiot | Rodzaj | Parametr techniczny |
| Struktura | Wymiar |
Rozmiar zewnętrzny: szer. × głęb. × wys. 435 mm × 460 mm × 736 mm Rozmiar wewnętrzny: szer. × głęb. × wys. 6U × 380 × 19” |
| Układ | Jedna komora | |

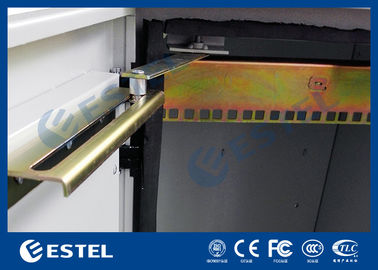

| Metoda instalacji sprzętu | Standardowy stojak 19” | |
| Drzwi | Z jednymi drzwiami przednimi i trzypunktowym zamkiem antykradzieżowym do szafki zewnętrznej (kłódka podtrzymująca) | |
| Materiał |
1. Stal ocynkowana; 2. Podwójna ściana, grubość płyty zewnętrznej: 1,5 mm, grubość płyty wewnętrznej: 0,8 mm, z izolacją cieplną między dwiema ścianami. |
|
| Struktura | Zmontowane | |
| Stopień ochrony | IP55 | |
| Kontrola temperatury | Chłodzenie | Wentylatory DC48V |
| Oświetlenie | Lampa LED | Lampa LED 48V |
| Temperatura | Temperatura | Temperatura pracy:-20 ° C ~ 55 ° C |
| Temperatura przechowywania:-40 ° C ~ + 70 ° C | ||
| Temperatura transportu: -50 ° C ~ + 70 ° C | ||
| Wilgotność | Wilgotność względna | 5% ~ 100% |
| Nacisk | Ciśnienie powietrza | 62kpa ~ 101kpa (podobnie do wysokości 0m ~ 5000m) |
| Intensywność promieniowania | Intensywność promieniowania słonecznego | 1124 × (1±5%) W/m2 |
Lista akcesoriów
| Nie. | Przedmiot | Ilość | Jednostka | Okular |
| 1 | Zewnętrzna szafka telekomunikacyjna | 1 | Ustawić |
(1) Rozmiar zewnętrzny: Szer. × Gł. × W. 435mm × 460mm × 736mm Rozmiar wewnętrzny: Szer.×Gł.×Wys. 6U× 380×19” (2) Jedna komora; (3) Z jednymi drzwiami przednimi i trzypunktowym zamkiem antykradzieżowym do szafki zewnętrznej (kłódka podtrzymująca). (4) Materiał: stal ocynkowana;podwójne ściany, grubość płyty zewnętrznej: 1,5 mm, grubość płyty wewnętrznej: 0,8 mm, z izolacją termiczną PEF 20 mm między dwiema ścianami. |
| 2 | Fani | 4 | PC | DC48V |
| 3 | Czujnik drzwi | 1 | PC | Służy do sterowania lampą led |
| 4 | Lampa LED | 1 | PC | DC48V |
| 5 | Pakiet | 1 | Ustawić | Drewniana skrzynka |
7. Struktura
Szafa wykonana ze stali ocynkowanej ogniowo, dwuścienna konstrukcja.Między dwiema ścianami znajduje się izolacja cieplna.Jest łatwy w instalacji i zapewnia doskonałe uszczelnienie.
Komora na sprzęt: Szafa DDTE002B służy do instalowania urządzeń telekomunikacyjnych.Szafka jest szafką dwuścienną, z izolacją cieplną 20mm między dwiema ścianami.Wykorzystuje 4 wentylatory do chłodzenia.Jest odporny na słońce i wodoodporny.
Drzwi i zamek do drzwi:Drzwi szafy wykorzystują konstrukcję osadzoną.Kąt otwarcia drzwi jest większy niż 110°, a ogranicznik drzwi może ograniczać kąt otwarcia.Zamek posiada trzypunktowy zamek antywłamaniowy, obsługuje kłódkę.
Rozmiar zewnętrzny szafy : 435mm×460mm×736mm (szer.×głęb.×wys.),
Rozmiar wewnętrzny szafy : 6U× 380×19” (szer.×głęb.×wys.)

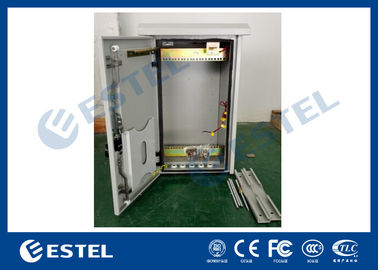

8. Układ szafek
9. Wejście kablowe
Wszystkie kable zewnętrzne wykorzystują metodę wejścia od dołu.
10. Ochrona uziemienia
(1) Szafa zawiera uziemiający pręt miedziany z powłoką antykorozyjną.Do okablowania zacisków przyłączeniowych jest wystarczająca ilość śrub.
(2) Metalowa część szafy powinna być ze sobą połączona i połączona z listwą uziemiającą.Rezystancja połączenia pomiędzy dowolnymi dwoma punktami jest mniejsza niż 0,1Ω.
11. Zabezpieczenie przed kradzieżą
11.1 Konstrukcja zabezpieczająca przed kradzieżą zamka drzwi
(1) Odporność na uszkodzenia zamka zabezpieczającego przed kradzieżą spełnia wymagania GA/T 73-1994 „Mechaniczna blokada przeciwkradzieżowa” klasy B, obsługująca kłódkę.
(2) Zamek trzypunktowy
11.2 Podłączanie i mocowanie
- Użyj połączenia gwintowego z zabezpieczeniem przed poluzowaniem jako połączenia konstrukcyjnego i nośnego.Śruba kotwiąca do mocowania szafy używa śrub ocynkowanych ogniowo.
- Zawiasy drzwiowe wykorzystują tryb zawiasów wewnętrznych.
11.3 Wygląd i obróbka powierzchni
Powłoka powierzchni szafy to specjalna zewnętrzna powłoka proszkowa, w kolorze biało-szarym (PANTONE 428C).Powłoka spełnia wymagania GB/T 3181-2008.
12. Główny czas
Zwykle około 15-20 dni.Dokładny czas realizacji należy potwierdzić w zależności od ilości zamówienia.
13. Pakowanie i wysyłka
Opakowanie szafy to drewniana obudowa zgodna z GB3873-83, odporna na wilgoć i wstrząsy.Zewnętrzna strona opakowania jest pomalowana znakiem odpornym na wilgoć, znakiem odpornym na wstrząsy, znakiem kierunkowym itp.
