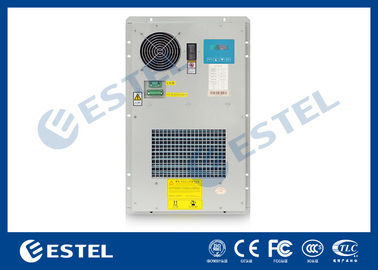

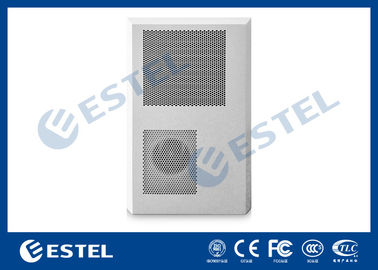

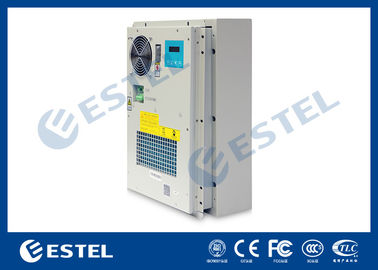

IP55 600W Klimatyzator typu szafka ze stali ocynkowanej, klimatyzator DC Task do szafy telekomunikacyjnej wodoodporny
Szczegóły Produktu
klimatyzator szafy serwerowej
,klimatyzator szafy sterowniczej
Klimatyzator typu szafka ze stali ocynkowanej 600 W, klimatyzator szafy serwerowej
Szybkie Szczegóły:
| Miejsce pochodzenia: Shenzhen, Chiny (kontynent) |
Znamionowa wydajność chłodzenia: 600 W |
| Nazwa marki: ESTEL | Znamionowa moc grzewcza: 300/500 W (opcjonalnie) |
| Numer modelu: TC06-60ZEH/01 | Wymiar: H×W×D: 648×368×187mm |
| Nazwa produktu: Klimatyzator szafkowy DC48V | Napięcie wejściowe: DC48V, zmienna częstotliwość |
| Certyfikacja: ISO9001, CE, 3C, FCC, TLC | Znamionowy prąd wejściowy: 3,8A |
| Materiał pokrywy: stal ocynkowana | Znamionowa moc wejściowa: 182 W |
| Kolor: szary | Temperatura pracy:-20 ° C ~ + 55 ° C |
| Poziom ochrony: IP55 | Hałas: ≤65dB |
| Tryb instalacji: montowany na drzwiach, montowany z boku | Czynnik chłodniczy: R134a |
| Wsparcie OEM | Metoda chłodzenia: sprężarka DC48V, aktywne chłodzenie |
Warunki płatności i wysyłki:
| Minimalna ilość zamówienia: | 1 zestaw |
| Cena: | negocjacja |
| Zasady płatności: | L / C, D / A, D / P, T / T, Western Union, Paypal itp |
| Możliwość zasilania: | 16 000 zestawów miesięcznie |
| Czas dostawy: | 7-10 dni roboczych |
| Szczegóły pakowania: | karton + pianka + drewniana skrzynka + paleta |
1. Specyfikacje
(1) Parametry techniczne
| Model nr. | TC06-60ZEH/01 | |
| Efektywność środowiskowa | temperatura otoczenia pracy | -20°C ~ 55°C |
| temperatura pracy przechowywania | -40°C ~ 70°C | |
| wilgotność pracy | ≤95% | |
| Wydajność cieplna | znamionowa wydajność chłodnicza |
700W (L35 L35) 600W (L25 L35) |
| znamionowa moc grzewcza | 300/500 W (opcjonalnie) | |
|
Wydajność elektryczna |
znamionowy prąd wejściowy |
4.0A (L35 L35) 3,8 A (L25 L35) |
| znamionowa moc wejściowa |
192W (L35 L35) 182W (L25 L35) |
|
| Napięcie wejściowe | DC48V | |
| Niezawodność | MTBF | 60000 godzin |
| Hałas | ≤65dB | |
| Chłodziwo | R134a | |

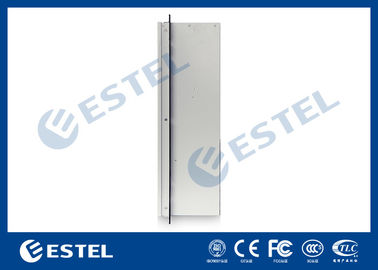

Schemat wymiarów: H×W×D: 648×368×187mm
2. Wstęp
Klimatyzator szafowy o zmiennej częstotliwości TC06-60ZEH/01 aktywnie chłodzi za pomocą sprężarki i odprowadza ciepło z wnętrza szafy na zewnątrz.Może również zatrzymywać kurz i ciepło na zewnątrz obudowy, unikając problemów związanych z używaniem wentylatora.Wewnętrzna szafka może być utrzymywana w idealnej temperaturze (30°C) dla komponentów elektrycznych, co skutecznie gwarantuje stabilność sprzętu elektronicznego i poprawia niezawodność całego systemu.
Klimatyzator o zmiennej częstotliwości DC48V może być szeroko stosowany w zewnętrznych szafach komunikacyjnych, szafach bateryjnych, szafach elektrycznych i przemysłowych szafach sterowniczych itp.
3. Funkcje
- Silna zdolność adaptacji
- Wysoka inteligencja
- Wysoka precyzja
- Wysoka niezawodność
- Niski dźwięk
- Niskie zużycie energii
- Z 4-kierunkowym wykrywaniem wartości przełączania
- Z jednokierunkowym sterowaniem klimatyzatorem pokojowym
- Szeroki zakres napięcia wejściowego: 48VDC ± 15%
- Z wyjściem alarmowym ze stykiem bezprądowym
4. Schemat zasad systemu
Diagram 1: Diagram zasad systemu
5. Schemat połączeń elektrycznych
Schemat 3: Schemat połączeń

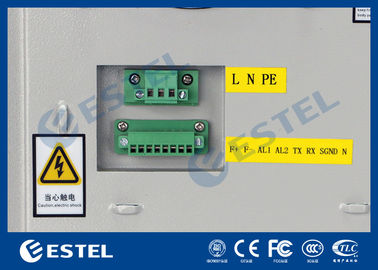

Porty okablowania:
0V-48V: wejście zasilania (wejście napięciowe: 48VDC±15%)
F+ F- : wyjście wentylacji bezpośredniej
AL1 AL2: wyjście alarmu ogólnego
A+ B- SGND: Interfejs komunikacyjny RS485
N: nie podłączony pin
6. Tablica kontrolna
Sterownik TC06-60ZEH/01 to rodzaj uniwersalnego inteligentnego sterownika.Jest kontrolowany przez wysoce zintegrowany jednoukładowy mikrokomputer STC.Może inteligentnie kontrolować działanie i odprowadzanie wodoru z termostatycznego klimatyzatora szafkowego oraz może sterować klimatyzatorem pokojowym telekomunikacyjnym.Posiada następujące funkcje: samodiagnoza błędu, samoczynny rozruch po włączeniu, ponowne uruchomienie po nieoczekiwanych awariach spowodowanych innymi przyczynami.
Kontroler charakteryzuje się doskonałą wydajnością, łatwą i szybką instalacją i ustawieniem, co jest szeroko stosowane w szafie telekomunikacyjnej, małym i średnim pomieszczeniu telekomunikacyjnym, pomieszczeniu UPS, pomieszczeniu zewnętrznej stacji bazowej itp.
7. Schemat połączeń płyty głównej
JD1: wejście zasilania głównego (DC48V);
JD2: wyjście sterujące ogrzewaniem;
JD4: port sterowania wentylatorem:
1-48V;2- wewnętrzne sterowanie wentylatorem;3- sprzężenie zwrotne wentylatora wewnętrznego;
4- sterowanie wentylatorem zewnętrznym;5- sprzężenie zwrotne wentylatora zewnętrznego;6- 0V.
JD5: port wyjściowy wentylacji bezpośredniej (wylot wodoru) (48V);
JD6: Port sterowania sprężarką DC:
połączony z portem sterowania płyty sterującej sprężarki.Proszę zwrócić uwagę na kierunek.
JD7: port wyjściowy alarmu:
1, 2: styk beznapięciowy wyjścia alarmu ogólnego;
3, 4: wyjście alarmowe systemu klimatyzatora.
JD8:
1, 2: wejście bezpotencjałowe zdalnego sterowania;
3, 4: stan pracy wyjście bezprądowe;
JD9: port komunikacyjny:
1: RXD (lub 485A+);2: TXD (lub RS485B-);3: SGND;
JD10: połączony z czterema wejściami DI.
8. Pakowanie i wysyłka
Nasz agent dostawy
Towary mogą być wysyłane drogą morską, lotniczą, kurierską, lądową, pociągiem itp.
Oprócz następującego agenta dostawy, możemy również poszukać agenta dostawy w najlepszej cenie w Chinach, jeśli potrzebujesz, abyśmy to zrobili.
9. Nasze dane kontaktowe
Telefon komórkowy: 0086-13752765943
Telefon: 0086-0755 66600941
E-mail: info@estel.com.cn
lxf.estel@hotmail.com
Skype: fiona.liang10
Strona internetowa: www.estelecomgabinet.com
-
