Zintegrowany modułowy system zasilania prądem stałym z wielowarstwową konstrukcją wyjściową 48 V z dystrybucją prądu przemiennego lub stałego do zastosowań telekomunikacyjnych i energetycznych
Szczegóły Produktu
Modułowy system zasilania DC -48V
,Dystrybucja AC/DC zasilanie telekomunikacyjne
,Wielowarstwowy system zasilania zastosowania energetyczne
Zintegrowany modułowy system zasilania prądem stałym z dystrybucją prądem stałym lub prądem stałym 48V Wydobycie wielowarstwowe projektowanie do zastosowań telekomunikacyjnych i energetycznych
Opis produktu systemu zasilania prądem stałym

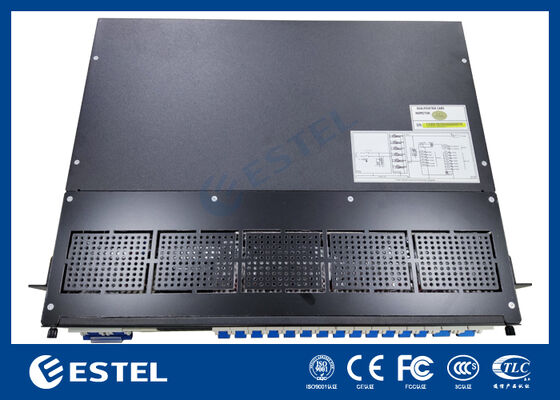

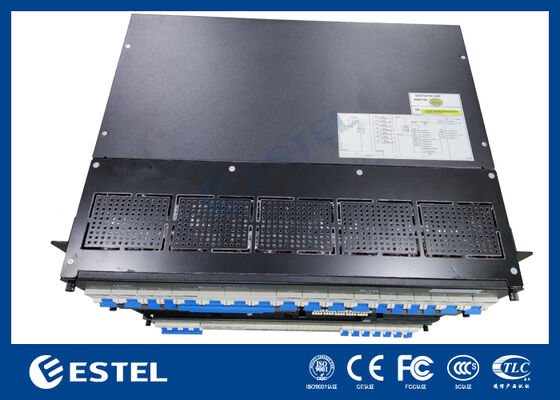

Zintegrowany modułowy system zasilania prądem stałym jest zaawansowanym rozwiązaniem zasilania zaprojektowanym w celu zaspokojenia zmieniających się wymagań nowoczesnych sieci telekomunikacyjnych i zastosowań energetycznych.system ten zapewnia zintegrowane wejście AC, dystrybucja prądu stałego, gniazda prostownika i inteligentne monitorowanie w kompaktowym, ale wysoce funkcjonalnym podwoziu.
Kluczowe cechy systemu zasilania prądem stałym

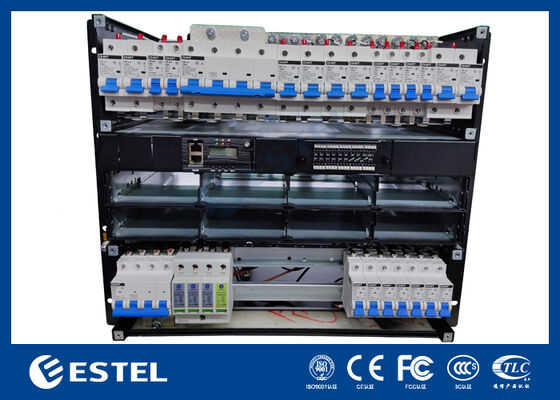

- Projektowanie wielowarstwowe: łączy wejście prądu przemiennego, dystrybucję prądu stałego, gniazda prostownika i ochronę baterii w jednym podwoziu.
- Wprowadzenie prądu przemiennego z ochroną przed przeciążeniami: Wbudowane urządzenie ochrony przed przeciążeniami (AC SPD) chroniące system przed przeciążeniami.
- Dystrybucja prądu stałego: wyposażone w kanały przerywacze F1 do F14, umożliwiające dystrybucję mocy do wielu urządzeń z przeciążeniem i ochroną przed zwarciem.
- Ochrona akumulatora: obejmuje moduły ochrony LLVD (Low Voltage Disconnect) i BLVD (Battery Load Voltage Disconnect) w celu zapobiegania przeładowaniu i wydłużania żywotności akumulatora.
- Słupki wyprostowawcze: modułowe szpikujące szpikujące szpikujące szpikujące szpikujące szpikujące szpikujące szpikujące, o typowej mocy wyjściowej -48 V prądu stałego dla zastosowań telekomunikacyjnych.
- Inteligentne monitorowanie: zintegrowana komunikacja RS485 do zdalnego monitorowania i diagnostyki w czasie rzeczywistym.
- Projekt przedniego dostępu: Łatwa instalacja i konserwacja z przejrzystymi okablowaniami i układem przedniego dostępu.
- Uniwersalne zastosowanie: nadaje się do stacji bazowych telekomunikacyjnych, szaf zewnętrznych, systemów hybrydowej energii i innych.
Specyfikacje techniczne systemu zasilania prądem stałym
|
Pozycja |
Specyfikacja |
|
Rodzaj produktu |
Zintegrowany modułowy system zasilania prądem stałym |
|
Wprowadzenie AC |
220 ̊240 V prądu przemiennego, jednofazowy, z zabezpieczeniem przed przewyższeniem prądu (AC SPD) |
|
napięcie wyjściowe prądu stałego |
-48 V prądu stałego (standard telekomunikacyjny) |
|
Moc wyjściowa nominalna |
Do 12 kW, skalowalne w zależności od konfiguracji prostownika |
|
Włoki wyprostowania |
4 gniazda do rozszerzania modularnego prostownika |
|
Kanały wyjściowe podsycacza |
F1 do F14 w przypadku dystrybucji energii do wielu urządzeń |
|
Moduły ochrony baterii |
LLVD i BLVD do ochrony przed nadmiernym rozładowaniem baterii |
|
Interfejs komunikacji |
RS485 do zdalnego monitorowania i diagnostyki |
|
Temperatura pracy |
-20°C do +50°C |
|
Temperatura przechowywania |
-40°C do +70°C |
|
wilgotność |
5% do 95% nie kondensujące |
|
Waga |
7 kg |
|
Ochrona przed przewyższeniami |
Wbudowany SPD prądu przemiennego do ochrony przed przesileniami |
|
Monitoring |
Zintegrowany inteligentny sterownik z wyświetlaczem LCD i komunikacją RS485 |
Wytyczne dotyczące działania systemu zasilania prądem stałym
-
Instalacja:
Zinstaluj zintegrowany modułowy system zasilania prądem stałym w 19 cali stojak za pomocą dostarczonych uchwytów mocowania bocznego.
-
Połączenia kablowe:
Połączyć wejście prądu przemiennego (220 ̇ 240 V prądu przemiennego) z systemem za pośrednictwem końcowego wejścia. Upewnić się, że biegunowość wyjścia prądu stałego -48 V jest prawidłowa i bezpiecznie podłączona do urządzeń telekomunikacyjnych lub sieciowych.
-
Moduły naprawcze:
System obsługuje maksymalnie 4 modularne wyprostowarki.o pojemności nieprzekraczającej 50 W.
-
Ochrona i monitorowanie baterii:
Podłącz system zapasowy akumulatora do końcówek LLVD i BLVD. Moduły te zapobiegają nadmiernemu rozładowaniu akumulatora i zapewniają długą żywotność systemu energetycznego,szczególnie ważne w zdalnych stacjach bazowych telekomunikacyjnych.
-
Telemonitorowanie i diagnostyka:
Wykorzystanie interfejsu komunikacyjnego RS485 do podłączenia systemu do scentralizowanej platformy monitorowania.umożliwiające operatorom monitorowanie napięcia, prąd, moc wyjściowa i warunki alarmowe w czasie rzeczywistym.
-
