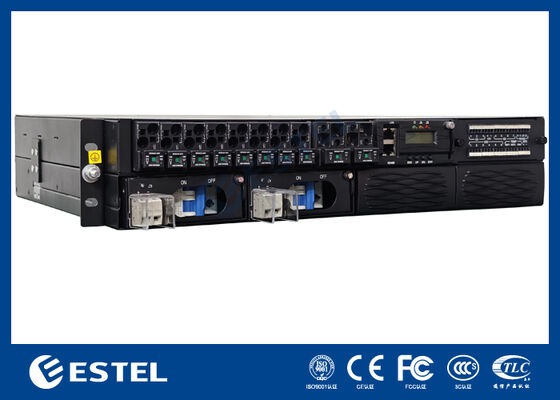

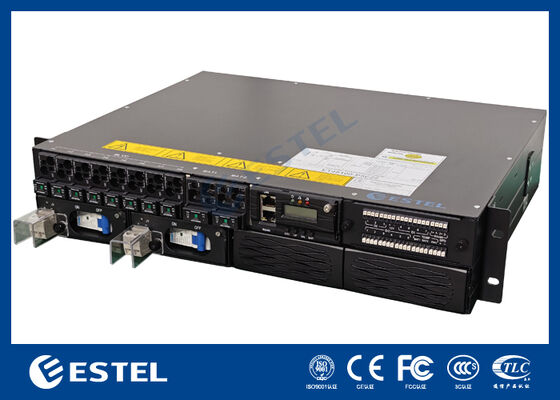

Jednostka zasilania prądu stałego o układzie trzpienia Slim Rack Mount do szaf telekomunikacyjnych i pomieszczeń wyposażenia sieciowego z zamkniętą obudową metalową
Szczegóły Produktu
silnik prądu stałego o szczupłej podnośnicy
,zasilacz kabiny telekomunikacyjnej
,Jednostka zasilania pomieszczenia wyposażenia sieciowego
Wąski zasilacz prądu stałego do montażu w stojaku do szaf telekomunikacyjnych i pomieszczeń ze sprzętem sieciowym z zamkniętą metalową obudową
Opis produktu zasilacza prądu stałego
Wąski zasilacz prądu stałego do montażu w szafie został specjalnie zaprojektowany do szaf telekomunikacyjnych, pomieszczeń ze sprzętem sieciowym i infrastruktury komunikacyjnej, gdzie niezbędna jest kompaktowa instalacja, ochrona mechaniczna i niezawodne odprowadzanie ciepła. Urządzenie mieści się w niskoprofilowej metalowej obudowie i jest wyposażone w boczne wsporniki montażowe zapewniające bezpieczną instalację w 19-calowych szafach typu rack.
Klawisz Cechy zasilacza prądu stałego
Wąska konstrukcja do montażu w szafie: wysokość 1U zapewnia efektywne wykorzystanie przestrzeni w szafie.
-
Wzmocniona metalowa obudowa: Solidna metalowa obudowa chroni wewnętrzne komponenty i okablowanie przed uszkodzeniami fizycznymi.
-

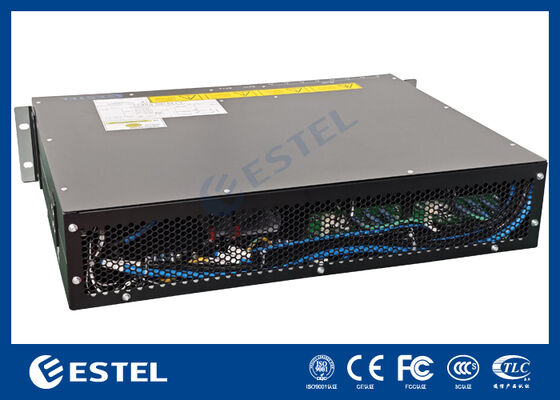

Wydajna wentylacja tylna: tylny panel z siatki o strukturze plastra miodu umożliwia optymalny przepływ powietrza w celu odprowadzania ciepła i lepszego chłodzenia.
-

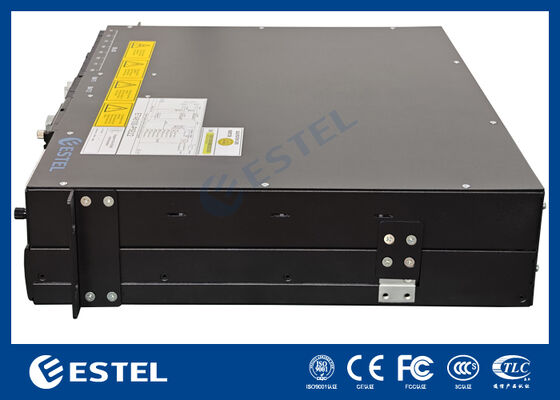

Boczne wsporniki montażowe: Bezpieczna instalacja w standardowych 19-calowych stojakach.
-
Przykręcana pokrywa: Stabilny montaż, z łatwym dostępem w celu konserwacji.
-
Konfigurowalna struktura: Możliwość dostosowania do różnych wymagań projektu.
-
Zorganizowany układ wewnętrzny: Przejrzyste prowadzenie kabli dla bezpiecznego i wydajnego okablowania.
Dane techniczne zasilacza prądu stałego
|
Przedmiot |
Specyfikacja |
|
Typ produktu |
Smukły zasilacz prądu stałego do montażu w stojaku |
|
Typ obudowy |
Niskoprofilowa metalowa obudowa z zamkniętą obudową |
|
Współczynnik kształtu |
Możliwość montażu w stojaku 1U |
|
Wymiary |
482,0 mm (szer.) x 250,6 mm (gł.) x 44,45 mm (wys.) |
|
Waga |
3,5 kg |
|
Wejście AC |
220VAC jednofazowe |
|
Napięcie wyjściowe prądu stałego |
-48 V prądu stałego |
|
Znamionowa moc wyjściowa |
Do 1,5 kW |
|
Ochrona MCB |
Wiele wyłączników nadprądowych do ochrony przed przeciążeniem i zwarciem |
|
Moduły SPD |
Urządzenia przeciwprzepięciowe (SPD) do ochrony przed przepięciami elektrycznymi |
|
Wsporniki montażowe |
Boczne wsporniki montażowe zapewniają bezpieczną instalację w stojaku |
|
Mocowanie pokrywy |
Górna pokrywa zabezpieczona wieloma śrubami dla stabilnego montażu |
|
Układ wewnętrzny |
Zorganizowane prowadzenie kabli zapewnia przejrzyste i bezpieczne okablowanie |
|
Temperatura pracy |
-20°C do +70°C |
|
Temperatura przechowywania |
-40°C do +85°C |
|
Wilgotność |
5% do 95% bez kondensacji |
|
Interfejs komunikacyjny |
Opcjonalnie SNMP, RS485, LAN do zdalnego monitorowania |
Wytyczne operacyjnezasilacza prądu stałego
-
Instalacja:
Bezpiecznie zamontuj wąski zasilacz prądu stałego do montażu w stojaku w 19-calowej szafie, korzystając z dostarczonych bocznych wsporników montażowych.
Upewnij się, że wokół tylnego panelu wentylacyjnego jest wystarczający odstęp, aby umożliwić optymalny przepływ powietrza i odprowadzanie ciepła podczas pracy.
-
Prowadzenie kabli i połączenia:
Podłącz kabel wejściowy AC do źródła zasilania 220VAC.
Podczas podłączania wyjścia -48 V DC do sprzętu telekomunikacyjnego lub sieciowego należy zwrócić uwagę na właściwą polaryzację.
Upewnij się, że wszystkie kable są prawidłowo poprowadzone i zabezpieczone wewnątrz urządzenia, aby zapobiec uszkodzeniom.
-
Ochrona MCB i SPD:
Potwierdź prawidłową instalację i parametry znamionowe wyłączników nadmiarowych dla każdego obwodu zasilającego i upewnij się, że moduły SPD są zainstalowane w celu ochrony przed przepięciami.
Po instalacji należy przetestować wyłączniki nadprądowe, aby upewnić się, że zabezpieczenia przed przeciążeniem i zwarciem działają zgodnie z oczekiwaniami.
-
Zdalne monitorowanie:
Urządzenie jest wyposażone w interfejsy komunikacyjne, takie jak LAN, RS485 i SNMP, umożliwiające integrację z systemami zdalnego monitorowania.
Skonfiguruj ustawienia komunikacji, aby połączyć system ze scentralizowaną platformą monitorowania w celu diagnostyki w czasie rzeczywistym.
-
Konserwacja:
Regularnie sprawdzaj wewnętrzne komponenty i okablowanie, aby upewnić się, że nie ma luźnych połączeń.
Okresowo czyść tylny panel wentylacyjny i otwory wentylacyjne, aby utrzymać wydajne chłodzenie i zapobiec przegrzaniu.
Regularnie sprawdzaj stan MCB, aby zapewnić prawidłowe działanie i wymieniaj wszelkie uszkodzone moduły zabezpieczające.
-
