Kompaktowy system dystrybucji prądu stałego dla sieci telekomunikacyjnych i infrastruktury łączności z zintegrowanym SPD ochrony MCB i inteligentnym monitorowaniem
Szczegóły Produktu
kompaktowy system dystrybucji prądu stałego
,system zasilania telekomunikacyjnego z ochroną MCB
,inteligentne monitorowanie mocy infrastruktury łączności
Kompaktowy system dystrybucji zasilania prądem stałym dla sieci telekomunikacyjnych i infrastruktury komunikacyjnej ze zintegrowanym zabezpieczeniem MCB SPD i inteligentnym monitorowaniem
Opis produktu systemu dystrybucji zasilania prądem stałym

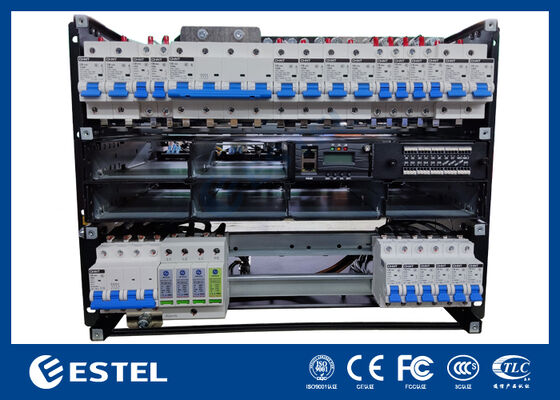

TheKompaktowy system dystrybucji zasilania prądem stałymjest przeznaczony do sieci telekomunikacyjnych, infrastruktury komunikacyjnej i innych zastosowań zasilania o znaczeniu krytycznym, które wymagają niezawodnościzabezpieczenie obwodu,ochrona przeciwprzepięciowa, Iinteligentne monitorowanie. System mieści się wkompaktowa, metalowa obudowa typu rack 19 calii zawiera wieleMCB (wyłączniki miniaturowe)do zabezpieczenia przed przeciążeniem,SPD (urządzenie przeciwprzepięciowe)moduły ochrony przeciwprzepięciowej orazzintegrowana inteligentna jednostka monitorująca.
Kluczowe cechy systemu dystrybucji prądu stałego
-
Kompaktowa konstrukcja: 19-calowy dla efektywnego wykorzystania przestrzeni w pomieszczeniach telekomunikacyjnych i komunikacyjnych.
-
Zabezpieczenie MCB: MCB z wieloma odgałęzieniami do dystrybucji obwodów i ochrony przed przeciążeniem lub zwarciem.
-
Ochrona przeciwprzepięciowa: Zintegrowane moduły SPD zapewniają bezpieczeństwo systemu przed przepięciami elektrycznymi, chroniąc wrażliwe komponenty.
-
Inteligentne monitorowanie: Zintegrowany sterownik z wyświetlaczem LCD pokazującym stan lokalny i diagnostykę.
-
Interfejsy komunikacyjne: LAN, RS485 i SNMP do zdalnego monitorowania i integracji systemu.
-
Układ modułowy: Zaprojektowany z myślą o zorganizowanym prowadzeniu kabli, upraszczającym instalację i przyszłą rozbudowę systemu.
-
Przejrzysty układ okablowania: Konstrukcja z dostępem od przodu zapewnia łatwość serwisowania i lepsze zarządzanie kablami.
Specyfikacje techniczne systemu dystrybucji prądu stałego
| Przedmiot | Specyfikacja |
| Typ produktu | System dystrybucji zasilania prądem stałym |
| Struktura obudowy | Metalowa szafka, kompaktowa konstrukcja zapewniająca oszczędność miejsca |
| Znamionowe napięcie wejściowe | -48 V prądu stałego |
| Znamionowa moc wyjściowa | Do 10 kW, w zależności od konfiguracji |
| Konfiguracja ochrony | Wiele MCB (wyłączników miniaturowych) i modułów SPD |
| Ocena MCB | 6A do 32A, regulowane dla różnych obwodów odgałęzionych |
| Ochrona przeciwprzepięciowa | Moduły SPD z ochroną przeciwprzepięciową 1500V |
| Jednostka monitorująca | Zintegrowany sterownik z wyświetlaczem LCD do lokalnego statusu i diagnostyki |
| Porty komunikacyjne | 1 port LAN, 1 port RS485, obsługa SNMP |
| Chłodzenie | Wymuszone chłodzenie poprzez zintegrowany system wentylacji |
| Temperatura pracy | -40°C do +70°C |
| Temperatura przechowywania | -40°C do +85°C |
| Wilgotność | 5% do 95% bez kondensacji |
| Układ wewnętrzny | Modułowy, zorganizowany pod kątem łatwego prowadzenia kabli i przyszłej rozbudowy |
| Aplikacja | Infrastruktura telekomunikacyjna, pomieszczenia łączności, systemy przesyłowe, przemysłowe systemy zasilania prądem stałym |
| Waga | 3,2 kg (lekka konstrukcja ułatwiająca obsługę) |
Wytyczne operacyjne dotyczące systemu dystrybucji prądu stałego
- Instalacja:
Zamontuj system dystrybucji zasilania prądem stałym w 19-calowym urządzeniu, korzystając z dostarczonych wsporników montażowych.
Upewnij się, że system jest odpowiednio wentylowany, aby zapewnić optymalne chłodzenie i wydajność systemu.
Sprawdź połączenia uziemiające, aby zapewnić bezpieczeństwo elektryczne i funkcjonalność systemu.
- Połączenia okablowania:
Podłącz kable wejściowe, kable wyjściowe i kable uziemiające zgodnie z projektem okablowania projektu.
Dokręć mocno wszystkie zaciski, aby zapobiec luźnym połączeniom, które mogłyby mieć wpływ na wydajność lub bezpieczeństwo systemu.
Sprawdź, czy każdy wyłącznik MCB jest prawidłowo zainstalowany i dopasowany do obwodu podajnika, aby zapewnić ochronę przed przeciążeniem.
- Ochrona przeciwprzepięciowa:
Upewnij się, że moduły SPD są prawidłowo zainstalowane i dopasowane do wymaganych poziomów ochrony przeciwprzepięciowej.
Urządzenia przeciwprzepięciowe są przystosowane do napięcia 1500 V, aby zapewnić ochronę całego podłączonego sprzętu przed skokami napięcia elektrycznego.
- Zdalny monitoring i kontrola:
Użyj portów komunikacyjnych (LAN, RS485 lub SNMP), aby połączyć system z platformą zdalnego monitorowania.
Umożliwia to monitorowanie w czasie rzeczywistym, sygnalizowanie stanu i diagnostykę usterek bez konieczności interwencji na miejscu.
-
