ET48100P5E22 System dystrybucji prądu stałego zamontowany na regałach dla sieci telekomunikacyjnych z 8 wyjściami zasilaczy 2 wejściami baterii i zintegrowanym monitorowaniem
Szczegóły Produktu
system zasilania telekomunikacyjnego zamontowany na stojaku
,Rozdzielenie mocy prądu stałego z monitorowaniem
,system zasilania telekomunikacyjnego 8 wyjścia
ET48100P5E22 System dystrybucji zasilania prądem stałym do montażu w stojaku dla sieci telekomunikacyjnych z 8 wyjściami zasilającymi, 2 wejściami akumulatorowymi i zintegrowanym monitorowaniem
Opis produktu systemu dystrybucji zasilania prądem stałym

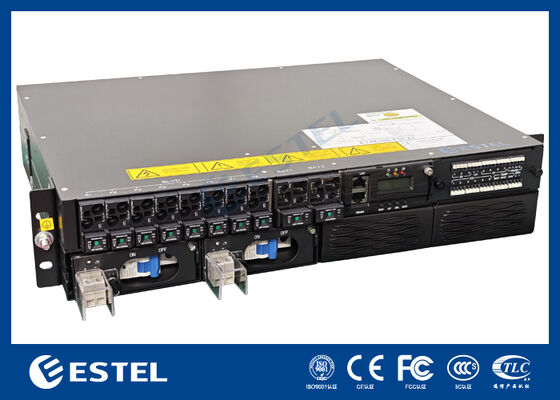

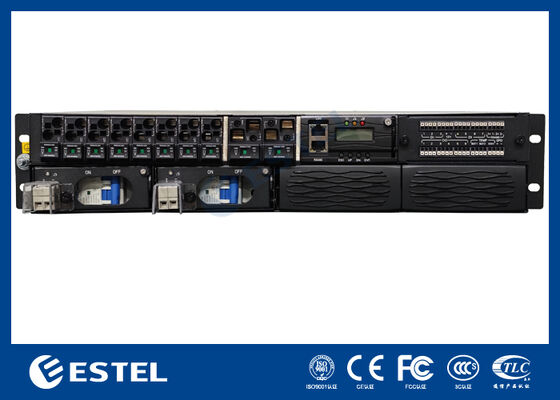

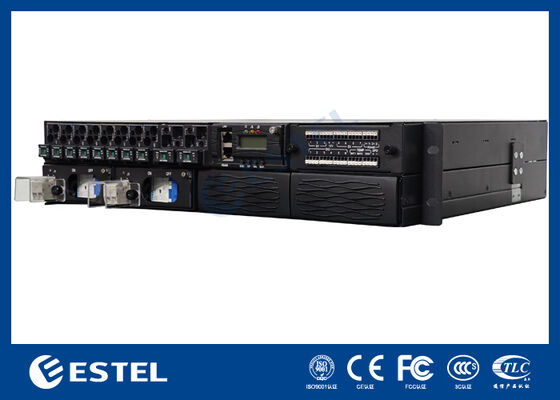

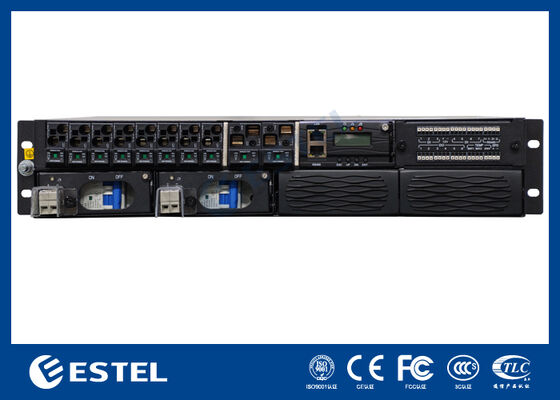

ET48100-P5E22 to montowany w stojaku system dystrybucji zasilania prądem stałym przeznaczony do szaf telekomunikacyjnych, ośrodków komunikacyjnych i pomieszczeń ze sprzętem sieciowym wymagających scentralizowanej dystrybucji prądu stałego, dostępu do akumulatorów i zdalnego monitorowania. Jak wynika ze zdjęć produktów, system charakteryzuje się kompaktową poziomą obudową, układem okablowania z dostępem od przodu i zintegrowanym sterownikiem, dzięki czemu nadaje się do montażu w szafie, gdzie ważna jest oszczędność miejsca i wygoda obsługi. Panel przedni jest wyraźnie podzielony na obszar wyjścia zasilacza, obszar wejścia akumulatora, obszar sterowania i komunikacji oraz obszar zacisków alarmowych/sygnałowych, co pozwala na łatwiejszą instalację, identyfikację obwodów i konserwację.
Kluczowe cechy systemu dystrybucji prądu stałego
• Model określony na górnej etykiecie: ET48100-P5E22
• Kompaktowa obudowa do montażu w stojaku do integracji z szafą telekomunikacyjną
• 8 pozycji zasilaczy DC oznaczonych od F1 do F8
• 2 porty wejściowe baterii oznaczone jako BAT1 i BAT2
• 1 pozycja BLVD zaznaczona na przednim obszarze dystrybucji
• Zintegrowany sterownik z wyświetlaczem LCD, diodami LED stanu i klawiszami operacyjnymi
• Wbudowane porty komunikacyjne, w tym 1 port LAN i 1 port RS485
• Oddzielny blok zacisków sygnałowych dla przyłączy DI, DO, temperatury, akumulatora i otoczenia
• Konstrukcja z dostępem od przodu ułatwia okablowanie, kontrolę i konserwację
Specyfikacje techniczne systemu dystrybucji prądu stałego
|
Przedmiot |
Specyfikacja |
|
Model |
ET48100-P5E22 |
|
Typ produktu |
System dystrybucji zasilania prądem stałym montowany w stojaku |
|
Typ instalacji |
Poziomy montaż w stojaku/szafie |
|
Struktura obudowy |
Niskoprofilowa metalowa obudowa z dostępem od przodu |
|
Ilość wyjściowa podajnika |
8 kanałów podajnika, oznaczonych F1 – F8 |
|
Ilość wejściowa baterii |
2 wejścia akumulatorowe, oznaczone BAT1 i BAT2 |
|
Załaduj etykietę rozłączającą |
1 pozycja oznaczona BLVD |
|
Wyświetlacz kontrolera |
Zintegrowany ekran LCD na panelu przednim |
|
Klucze kontrolera |
4 klawisze: ESC, UP, DN, ENT |
|
Diody LED stanu kontrolera |
4 przednie wskaźniki widoczne nad wyświetlaczem |
|
Port sieciowy |
1 × port LAN |
|
Port komunikacji szeregowej |
1 × port RS485 |
|
Cyfrowy terminal wejściowy |
7 zacisków DI, oznaczonych jako DI 1–7 |
|
Cyfrowy terminal wyjściowy |
6 zacisków DO, oznaczonych DO 1–6 |
|
Oznaczenie sygnału pomocniczego |
Oznaczenia zacisków obejmują 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Dodatkowy terminal sygnałowy RS485 |
Oznaczone RS485+ / RS485- na listwie zaciskowej sygnałowej |
|
Układ dystrybucji z przodu |
Sekcje zasilacza, akumulatora, sterownika i terminala zintegrowane na jednym panelu przednim |
|
Dostęp mechaniczny |
Obsługa i serwisowanie od przodu |
|
Wsporniki montażowe |
Uszy do stojaka znajdują się po obu stronach obudowy |
|
Aplikacja |
Szafy telekomunikacyjne, pomieszczenia komunikacyjne, miejsca transmisji, systemy zasilania rezerwowego i dystrybucji prądu stałego |
Wytyczne operacyjne dotyczące systemu dystrybucji prądu stałego
-
Zainstaluj ET48100-P5E22 w standardowym stojaku lub szafce, korzystając z bocznych wsporników montażowych.
-
Podłącz obwody zasilające przez przednią sekcję rozdzielczą oznaczoną od F1 do F8 zgodnie z projektem.
-
Podłącz ciągi akumulatorów do pozycji BAT1 i BAT2 i przed uruchomieniem sprawdź prawidłową polaryzację.
-
Użyj interfejsu LAN lub RS485, aby podłączyć system do platformy monitorującej w celu monitorowania stanu i raportowania alarmów.
-
Podłącz sygnały zewnętrzne przez listwę zaciskową zgodnie z oznaczeniami DI, DO, TEMP, BAT i ENV.
-
