Szczegóły Produktu:
Zapłata:
|
| Główna funkcja: | Rozkład mocy | Dystrybucja AC: | Dołączony |
|---|---|---|---|
| Słyszalny hałas: | ≤55db (a) (40 ℃) | Maks. wejście AC: | 320 - 475 V AC |
| Moc wyjściowa DC: | 108 kW | Moc: | 2000 W |
| Wejściowe napięcie AC: | 220Vac lub 380Vac | Montowanie: | zmontowane lub spawane |
| Wymiar systemowy: | 19x14,9x12,2 | Tryb okablowania: | Górne wejście i górne wyjście |
| Ochrona przed wnikaniem: | IP55 | Pojemność: | 8 kW (maks.) |
| Harmoniczna prądu wejściowego: | ≤3% (100% obciążenia nieliniowego) | Monitorowanie: | Zdalny monitoring i kontrola |
| Energia: | 9600 Wh | ||
| Podkreślić: | system zasilania telekomunikacyjnego zamontowany na stojaku,Rozdzielenie mocy prądu stałego z monitorowaniem,system zasilania telekomunikacyjnego 8 wyjścia |
||
Opis produktu Systemu dystrybucji zasilania DC

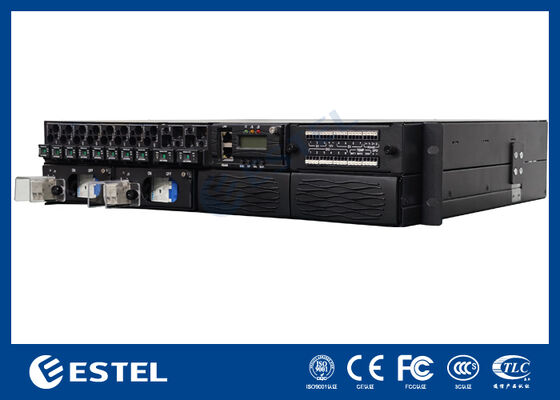

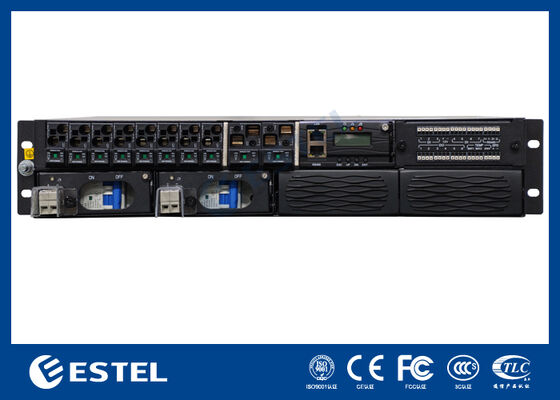

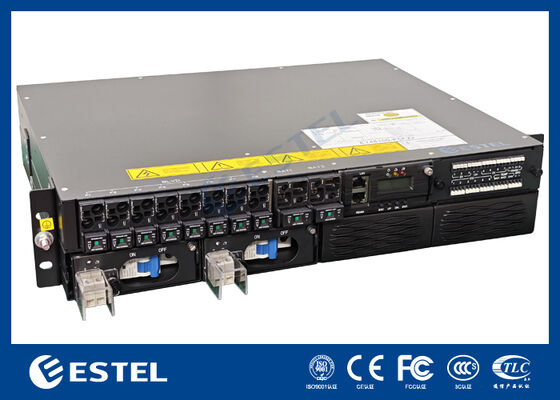

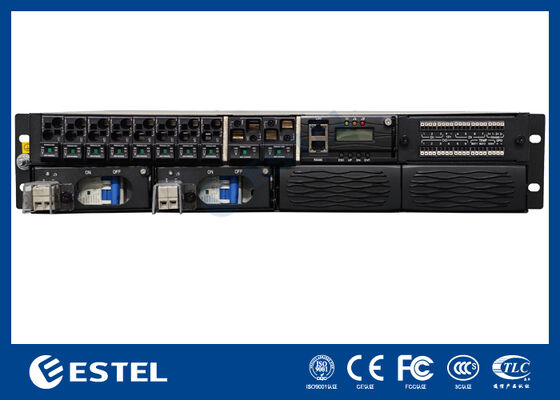

ET48100-P5E22 to stacjonarny system dystrybucji zasilania DC przeznaczony do szaf telekomunikacyjnych, punktów komunikacyjnych i pomieszczeń sprzętu sieciowego wymagających scentralizowanej dystrybucji DC, dostępu do akumulatorów i zdalnego monitorowania. Na podstawie zdjęć produktu, system charakteryzuje się zwartą, poziomą obudową, układem okablowania z dostępem od przodu i zintegrowanym kontrolerem, co czyni go odpowiednim do instalacji w szafach, gdzie ważna jest efektywność przestrzeni i wygoda obsługi. Panel przedni jest wyraźnie podzielony na obszar wyjść zasilania, obszar wejść akumulatorów, obszar sterowania i komunikacji oraz obszar terminali alarmowych / sygnałowych, co ułatwia instalację, identyfikację obwodów i konserwację.
Kluczowe cechy Systemu dystrybucji zasilania DC
• Model zidentyfikowany na górnej etykiecie: ET48100-P5E22
• Kompaktowa obudowa do montażu w szafie telekomunikacyjnej
• 8 pozycji wyjść zasilania oznaczonych od F1 do F8
• 2 porty wejściowe akumulatorów oznaczone jako BAT1 i BAT2
• 1 pozycja BLVD oznaczona na przednim obszarze dystrybucji
• Zintegrowany kontroler z wyświetlaczem LCD, diodami LED statusu i klawiszami operacyjnymi
• Wbudowane porty komunikacyjne, w tym 1 port LAN i 1 port RS485
• Oddzielny blok terminali sygnałowych do połączeń DI, DO, temperatury, akumulatorów i środowiska
• Konstrukcja z dostępem od przodu ułatwiająca okablowanie, inspekcję i konserwację
Specyfikacje techniczne Systemu dystrybucji zasilania DC
| Pozycja | Specyfikacja |
| Model | ET48100-P5E22 |
| Typ produktu | Stacjonarny system dystrybucji zasilania DC |
| Typ instalacji | Pozioma instalacja w szafie / stelażu |
| Struktura obudowy | Niskoprofilowa metalowa obudowa z układem z dostępem od przodu |
| Ilość wyjść zasilania | 8 wyjść zasilania, oznaczonych F1–F8 |
| Ilość wejść akumulatorów | 2 wejścia akumulatorów, oznaczonych BAT1 i BAT2 |
| Oznaczenie odłączania obciążenia | 1 pozycja oznaczona BLVD |
| Wyświetlacz kontrolera | Zintegrowany ekran LCD na panelu przednim |
| Klawisze kontrolera | 4 klawisze: ESC, UP, DN, ENT |
| Diody LED statusu kontrolera | 4 wskaźniki z przodu widoczne nad wyświetlaczem |
| Port sieciowy | 1 × port LAN |
| Port komunikacji szeregowej | 1 × port RS485 |
| Terminal wejść cyfrowych | 7 terminali DI, oznaczonych DI 1–7 |
| Terminal wyjść cyfrowych | 6 terminali DO, oznaczonych DO 1–6 |
| Oznaczenie sygnałów pomocniczych | Oznaczenia terminali obejmują 12V, TEMP, BAT1, BAT2, ENV, SPD |
| Dodatkowy terminal sygnału RS485 | Oznaczony RS485+ / RS485- na bloku terminali sygnałowych |
| Układ dystrybucji z przodu | Sekcje zasilania, akumulatorów, kontrolera i terminali zintegrowane na jednym panelu przednim |
| Dostęp mechaniczny | Obsługa i serwis od strony przedniej |
| Wsporniki montażowe | Uszy montażowe do szafy rack dostarczone po obu stronach obudowy |
| Zastosowanie | Szafy telekomunikacyjne, pomieszczenia komunikacyjne, punkty transmisyjne, systemy zasilania awaryjnego i dystrybucji DC |
