Zintegrowany Modułowy System Zasilania DC z Dystrybucją AC/DC - Wyjście -48V Wielowarstwowa Konstrukcja dla Telekomunikacji i Energetyki

Opis Produktu Systemu Zasilania DC

Zintegrowany Modułowy System Zasilania DC to zaawansowane rozwiązanie zasilania zaprojektowane, aby sprostać ewoluującym wymaganiom nowoczesnych sieci telekomunikacyjnych i zastosowań energetycznych. Dzięki wielowarstwowej architekturze, system ten zapewnia zintegrowane wejście AC, dystrybucję DC, gniazda prostowników i inteligentne monitorowanie w kompaktowej, a jednocześnie wysoce funkcjonalnej obudowie.

Kluczowe Cechy Systemu Zasilania DC

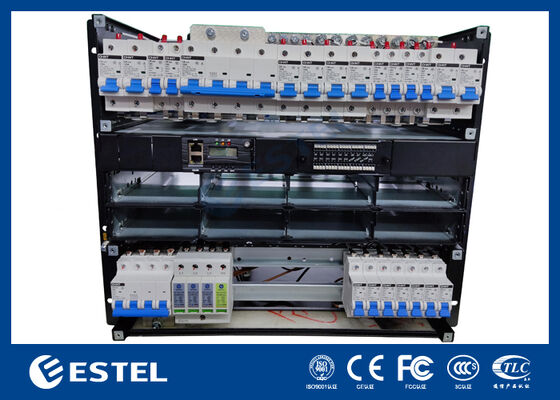

• Wielowarstwowa Konstrukcja: Łączy wejście AC, dystrybucję DC, gniazda prostowników i ochronę akumulatorów w jednej obudowie.
• Wejście AC z Ochroną Przeciwprzepięciową: Wbudowany SPD AC (Urządzenie Ochrony Przeciwprzepięciowej) chroniący system przed przepięciami.
• Dystrybucja DC: Posiada kanały wyłączników F1 do F14, umożliwiające dystrybucję zasilania do wielu urządzeń z ochroną przed przeciążeniem i zwarciem.
• Ochrona Akumulatorów: Zawiera moduły ochrony LLVD (Odcięcie przy Niskim Napięciu) i BLVD (Odcięcie Obciążenia Akumulatora przy Niskim Napięciu), aby zapobiec nadmiernemu rozładowaniu i przedłużyć żywotność akumulatorów.
• Gniazda Prostowników: Modułowe gniazda prostowników dla skalowalnej pojemności, z typowym wyjściem -48V DC dla zastosowań telekomunikacyjnych.
• Inteligentne Monitorowanie: Zintegrowana komunikacja RS485 do zdalnego monitorowania i diagnostyki w czasie rzeczywistym.
• Konstrukcja z Dostępem z Przodu: Łatwa instalacja i konserwacja dzięki przejrzystemu okablowaniu i układowi z dostępem z przodu.
• Wszechstronne Zastosowanie: Nadaje się do stacji bazowych telekomunikacyjnych, szaf zewnętrznych, hybrydowych systemów energetycznych i innych.

Specyfikacje Techniczne Systemu Zasilania DC

Wytyczne Operacyjne Systemu Zasilania DC

• Instalacja:

Zainstaluj Zintegrowany Modułowy System Zasilania DC w szafie rack 19-calowej, używając dostarczonych wsporników montażowych bocznych. Zapewnij odpowiednią przestrzeń wokół jednostki dla wentylacji i prowadzenia kabli.

• Połączenia Kablowe:

Podłącz wejście AC (220–240V AC) do systemu poprzez zacisk wejściowy. Upewnij się, że polaryzacja wyjścia -48V DC jest prawidłowa i bezpiecznie podłączona do sprzętu telekomunikacyjnego lub sieciowego.

• Moduły Prostowników:

System obsługuje do 4 modułowych prostowników. Zainstaluj i skonfiguruj prostowniki zgodnie z Twoimi wymaganiami dotyczącymi zasilania. Każdy moduł prostownika zwiększa całkowitą moc wyjściową systemu, a typowa konfiguracja zapewnia do 12 kW.

• Ochrona Akumulatorów i Monitorowanie:

Podłącz system zasilania awaryjnego akumulatorów do zacisków LLVD i BLVD. Moduły te zapobiegają nadmiernemu rozładowaniu akumulatora i zapewniają długowieczność systemu energetycznego, co jest szczególnie ważne w zdalnych stacjach bazowych telekomunikacyjnych.

• Zdalne Monitorowanie i Diagnostyka:

Użyj interfejsu komunikacyjnego RS485, aby podłączyć system do scentralizowanej platformy monitorowania. Wyświetlacz LCD na zintegrowanym kontrolerze zapewnia lokalny status i diagnostykę, umożliwiając operatorom monitorowanie napięcia, prądu, mocy wyjściowej i warunków alarmowych w czasie rzeczywistym.
