Szczegóły Produktu:
Zapłata:
|
| Wymiary prostownika: | 482,5 mm (szer.) * 350 mm (gł.) * 12 U (wys.) | Napięcie wejściowe AC: | Jednofazowy 220VAC |
|---|---|---|---|
| Napięcie wejściowe prądu stałego: | 120VDC do 425VDC | Pojemność wyjściowa: | 16 kW+16 kW (nadmiarowość N+1) |
| Moduł prostownika: | 4*4kw | Moduł fotowoltaiczny: | 6*3kw |
| Ochrona obciążenia: | LLVD/BLVD | Komunikacja: | RS485/SNMP |
| Podkreślić: | 30 kW hybrydowy wyprostowacz mocy,System zasilania telekomunikacyjnego 12U,Prostownik komunikacji RS485 |
||

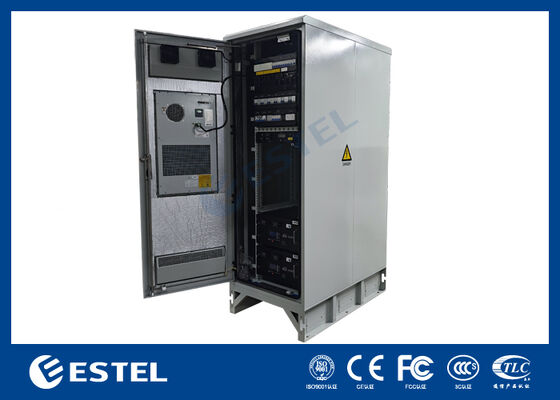

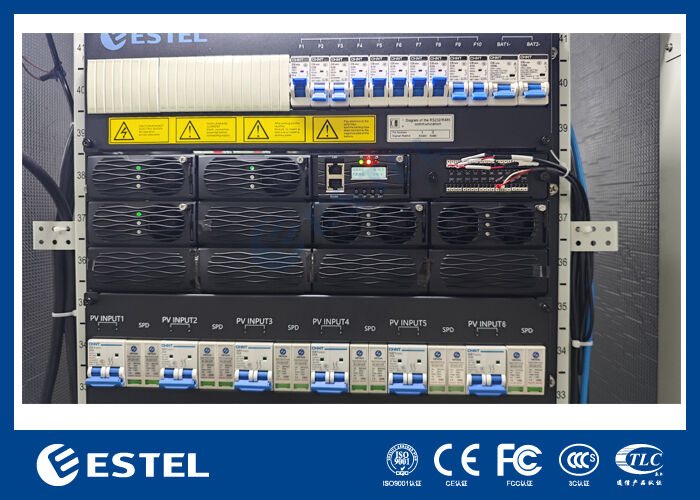

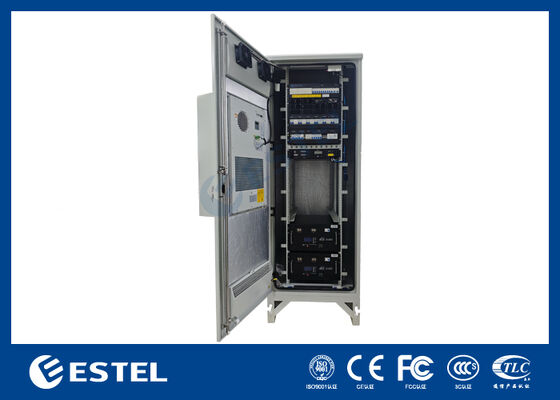

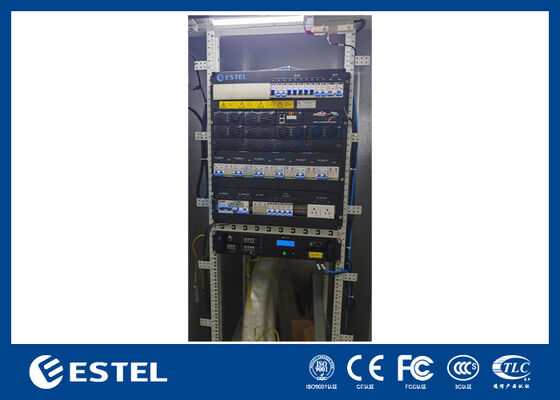

96% Wysoka Sprawność 12U Hybrydowy System Prostowników Mocy Komunikacja RS485
Przegląd Produktuz 12U Hybrydowy System Prostowników Mocy
Zaprojektowany dla infrastruktury telekomunikacyjnej, średnich i dużych centrów danych oraz wymagających warunków środowiskowych, 12U Hybrydowy System Prostowników Mocy zapewnia stabilną dystrybucję zasilania AC i DC. Akceptuje podwójne wejścia — 220V AC i fotowoltaiczne (PV) — i wytwarza precyzyjnie regulowane wyjście DC o napięciu od -43V do -58V (zazwyczaj -53,5V). Dodatkowo, system zapewnia wyjście 110V AC przy 16A, wraz z ochroną przeciwprzepięciową klasy C. Z maksymalną mocą 30kW i sprawnością konwersji przekraczającą 96% w większości zakresu obciążenia, urządzenie znacząco redukuje zużycie energii i związane z tym wymagania dotyczące chłodzenia.
Zbudowany do ciągłej pracy, prostownik mieści do 10 modułów z możliwością wymiany podczas pracy (6*3kW zasilanych z PV i 4*4kW z AC), obsługując konfiguracje redundancji N+1 lub wyższe. Każdy moduł posiada wymuszone chłodzenie powietrzem, aktywną korekcję współczynnika mocy (PFC ≥ 0,99) i niskie całkowite zniekształcenia harmoniczne (THDi ≤ 5%), zapewniając czystą interakcję z siecią i stabilne wyjście. Wszystkie komponenty są zainstalowane w obudowie 12U, 19-calowej, montowanej w szafie rack, o stopniu ochrony IP20. Możliwość wymiany modułów podczas pracy z dostępem z przodu upraszcza konserwację, podczas gdy zamontowane z tyłu szyny miedziane zapewniają ścieżkę połączenia o niskiej impedancji i wysokim prądzie.
Zintegrowana dystrybucja DC obejmuje odłączanie baterii przy niskim napięciu (BLVD), umożliwiając priorytetowe odłączanie obciążenia w celu zachowania krytycznych rezerw baterii podczas awarii. Zaawansowany kontroler systemu oferuje kompleksowe monitorowanie i programowalną logikę poprzez wejścia analogowe (AI), wejścia cyfrowe (DI) i wyjścia cyfrowe (DO). Zdalne zarządzanie jest wspierane przez interfejsy RS485 i SNMP, zapewniając operatorom pełną widoczność alarmów, metryk wydajności i statusu prostownika. Wyświetlacz LCD na przednim panelu umożliwia również wygodną konfigurację i diagnostykę na miejscu.
PodstawowaSpecyfikacja 12U Hybrydowego Systemu Prostowników Mocy
| Wymiary | 482,5 mm (szer.) * 350 mm (gł.) * 12U (wys.) |
| Waga | ≤ 50 kg (bez prostowników) |
| Tryb chłodzenia | Chłodzenie naturalne |
| Tryb instalacji | Montaż w szafie rack 19-calowej |
| Konserwacja | Konserwacja z przodu, obsługa zmiany klasy modułu |
| Stopień ochrony | IP20 |
Dystrybucja Zasilania12U Hybrydowego Systemu Prostowników Mocy
|
|
Napięcie wejściowe | jednofazowe 220VAC |
| Wyłącznik wejściowy | 2*125A 2P (jeden zapasowy) | |
| Częstotliwość wejściowa | 45~65Hz, wartość znamionowa: 50Hz/60Hz | |
| Wyjście | 110VAC, 2*63A 1P, 3*32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
Napięcie wejściowe | 120VDC do 425VDC |
| Wyłącznik wejściowy | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | |
|
|
16kW + 18kW (redundancja N+1) |
|
| Wyłącznik baterii | 2*125A 1P wyłącznik obwodu | |
| Wyłącznik obciążenia | BLVD: 1*63A/1P + 3*20A/1P + 6*10A/1P |
Moduł Prostownika12U Hybrydowego Systemu Prostowników Mocy
| Napięcie wejściowe | 85VAC~300VAC, znamionowe 220VAC |
| Sprawność | >96% |
| Moc znamionowa | 4000W (176~300VAC) |
| Temperatura pracy | -40℃~+75℃ (50℃ przy pełnym obciążeniu) |
| Wymiary | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) (wysokość 1U) |
| Waga | ≤ 2 kg |
| Tryb chłodzenia | Chłodzenie wymuszone |
| Współczynnik mocy | ≥ 0,99 |
| THD | ≤ 5% |
| Wyjście DC | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
ModułPV12U Hybrydowego Systemu Prostowników Mocy
| Napięcie wejściowe | 120 do 425VDC, znamionowe 340VDC |
| Sprawność | >96% |
| Moc znamionowa | 3000W ((200 do 425VDC) |
| Temperatura pracy | -40℃~+75℃ (50℃ przy pełnym obciążeniu) |
| Wymiary | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) (wysokość 1U) |
| Waga | ≤ 2 kg |
| Tryb chłodzenia | Chłodzenie wymuszone |
| Współczynnik mocy | ≥ 0,99 |
| THD | ≤ 5% |
| Wyjście DC | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
Kontroler 12U Hybrydowego Systemu Prostowników Mocy
| Kontroler | Model: MC2900 |
| Wejście sygnału | 2 AI, 6 DI |
| Wyjście alarmowe | 6 DO |
| Komunikacja |
RS485: Obsługiwane |
| Tryb wyświetlania | Ekran LCD |
Środowisko 12U Hybrydowego Systemu Prostowników Mocy
| Praca temperatura |
-40℃ ~ +65℃ (pełne obciążenie poniżej 50℃) |
| Temperatura przechowywania | -40℃~+70℃ |
| Wilgotność pracy | 5%~95% (bez kondensacji) |
|
|
0~3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy spada o 1℃ na każde 200m wzrostu wysokości.) |
