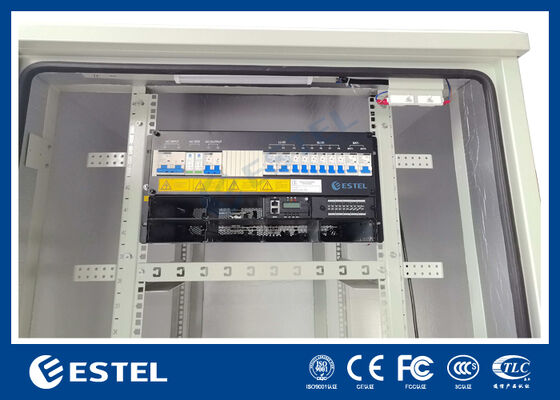

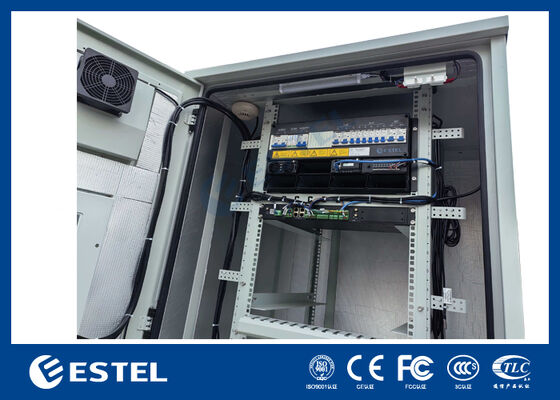

Modularny system prostowniczy telekomunikacyjny o mocy 18 kW z możliwością rozbudowy z dystrybucją zasilania AC i DC
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, Chiny (kontynent)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
987-2327 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
2500 zestawów miesięcznie
Podsumowanie produktu
Modularny prostownik telekomunikacyjny z możliwością rozbudowy z redundancją N + 1 dla telekomunikacji Przegląd produktuz 18kw Modułowy ProstownikSystem System prostownika o mocy 18 kW z możliwością rozbudowy został opracowany z myślą o niezawodności na poziomie operatorskim i dostarczaniu mocy o du...
Szczegóły Produktu
Podkreślić:
Modułowy układ wyprostowania telekomunikacyjnego
,Prostownik z dystrybucją zasilania AC DC
,Rozszerzalny system zasilania telekomunikacyjnego
Rectifier Size:
482,5 mm (szer.) * 350 mm (gł.) * 222,5 mm (wys.)
Input:
Jednofazowy 220VAC
Installation Mode:
Instalowany w szafie 19-calowej
Output Capacity:
Maksymalnie: 18 kW (6*3 kW, redundancja N+1)
N+1 Redundancy:
Utrzymany
Upgradable:
Utrzymany
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Opis produktu
Modularny prostownik telekomunikacyjny z możliwością rozbudowy z redundancją N + 1 dla telekomunikacji
Przegląd produktuz 18kw Modułowy ProstownikSystem
System prostownika o mocy 18 kW z możliwością rozbudowy został opracowany z myślą o niezawodności na poziomie operatorskim i dostarczaniu mocy o dużej gęstości oraz w celu zapewnienia stabilnej dystrybucji zasilania AC i DC dla central telekomunikacyjnych, średnich i dużych centrów danych oraz szeregu trudnych warunków. System akceptuje jednofazowe napięcie wejściowe 220 V AC i zapewnia ściśle regulowane napięcie wyjściowe DC regulowane w zakresie od –43 V do –58 V, zwykle ustawione na –53,5 V.
Zintegrowana dystrybucja prądu stałego obejmuje zarówno odłączanie obciążenia niskiego napięcia (LLVD), jak i odłączanie niskiego napięcia akumulatora (BLVD), umożliwiając priorytetowe odłączanie obciążenia w celu zabezpieczenia krytycznych rezerw akumulatora podczas przerw w dostawie prądu. Zaawansowany sterownik systemu zapewnia kompleksowe monitorowanie i programowalną logikę poprzez wejścia analogowe (AI), wejścia cyfrowe (DI) i wyjścia cyfrowe (DO). Zdalne zarządzanie jest obsługiwane za pośrednictwem interfejsów RS485 i SNMP, zapewniając operatorom pełny wgląd w alarmy, wskaźniki wydajności i stan prostownika. Wyświetlacz LCD na panelu przednim umożliwia również wygodną konfigurację i diagnostykę na miejscu.

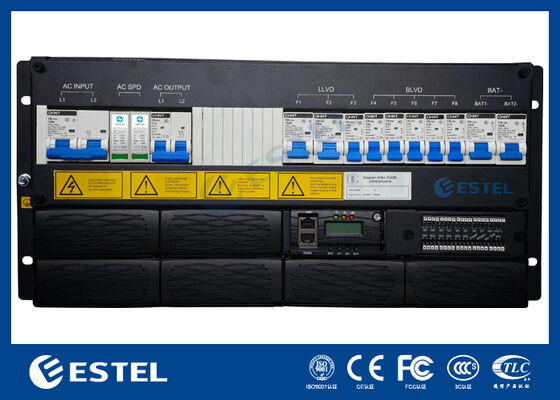

Sekcja Dystrybucji AC
-
Wejście:Jednofazowe 220VAC
-
Przerywacz wejściowy:1x125A 2P
-
Częstotliwość wejściowa:45~65 Hz (nominalne 50 Hz/60 Hz)
-
Wyjście:220VAC, 16A
-
SPD:20/40kA, 8/20µs
Sekcja Dystrybucji DCNapięcie wyjściowe:-43~-58VDC (znamionowo -53,5VDC)
-
Wydajność wyjściowa:Maksymalnie 18 kW (6 modułów po 3 kW, redundancja N+1)
-
Wyłącznik baterii:2x125A 1P
-
Wyłączniki obciążenia:
-
LLVD: 2x100A/1P + 1x20A/1P
-
BLVD: 1x63A/1P + 1x32A/1P + 3x16A/1P
PodstawowySpecyfikacja z18kw Modułowy ProstownikSystem
| Wymiar | 482,5 mm (szer.) * 350 mm (gł.) * 222,5 mm (wys.) |
| Waga | ≤21kg (bez prostowników) |
| Tryb chłodzenia | Naturalne chłodzenie |
| Tryb instalacji | Instalowany w szafie 19-calowej |
| Konserwacja | Konserwacja z przodu, obsługiwana zmiana klasy modułu |
| Stopień ochrony | IP20 |
Dystrybucja mocyz5UModułowy ProstownikSystem
|
Dystrybucja prądu przemiennego |
Wejście | jednofazowe 220VAC |
| Przerywacz wejściowy | 1*125A 2 szt | |
| Częstotliwość wejściowa | 45~65 Hz, wartość znamionowa: 50 Hz/60 Hz | |
| Wyjście | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
Dystrybucja prądu stałego |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC |
| Wydajność wyjściowa |
Maksymalnie: 18 kW (6*3 kW, redundancja N+1) |
|
| Wyłącznik baterii | Wyłącznik automatyczny 2*125A 1P | |
| Rozłącznik obciążenia |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Moduł prostownikaz18kw Modułowy ProstownikSystem
| Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC |
| Efektywność | >96% |
| Moc znamionowa | 3000 W (176 ~ 300 V AC) |
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) |
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 44,5 mm (wys.) |
| Waga | ≤2 kg |
| Tryb chłodzenia | Wymuszone chłodzenie |
| Współczynnik mocy | ≥0,99 |
| THD | ≤5% |
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A |
Kontroler18kw Modułowy ProstownikSystem
| Wejście sygnału | 3 AI (2 btemp, 1 env-temp), 7 DI |
| Wyjście alarmowe | 6 TAK |
| Interfejs komunikacyjny | RS485/SNMP |
| Tryb wyświetlania | Ekran LCD |
Środowisko18kw Modułowy ProstownikSystem
| Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) |
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ |
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) |
|
Wysokość |
0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna temperatura robocza spada o 1 ℃ wraz ze wzrostem wysokości o 200 m.) |
