Jednostopowy 18kw system wyprostowujący do urządzeń telekomunikacyjnych
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, Chiny (kontynent)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
987-2327 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
2500 zestawów miesięcznie
Podsumowanie produktu
Zestaw z jednym przystankiem 18 kWSprostownikSystemdlaWyposażenieTelekomunikacjeWyposażenie Przegląd produktuz18 kWSprostownikSystem Zaprojektowany z myślą o niezawodności nośnika i wysokiej gęstości dostarczania energii, układ prostownikowy ET-Series 18kW zapewnia nieprzerwany zasilanie prądem sta...
Szczegóły Produktu
Podkreślić:
18 kW system wyprostowujący na stojaku
,system gabinetu zasilania telekomunikacyjnego
,urządzenia telekomunikacyjne
Dimension:
482,5 mm (szer.) * 350 mm (gł.) * 5 U (wys.)
Input Voltage:
Jednofazowy 220VAC
Capacity:
18kW
Rectifier Module:
3000w, 6 szt
Redundancy:
N+1
Module Efficiency:
＞ 96%
Battery Breaker:
Wyłącznik automatyczny 2*125A 1P
Communicatoion Port:
SNMP, RS485
Opis produktu
Zestaw z jednym przystankiem 18 kWSprostownikSystemdlaWyposażenieTelekomunikacjeWyposażenie
Przegląd produktuz18 kWSprostownikSystem
Zaprojektowany z myślą o niezawodności nośnika i wysokiej gęstości dostarczania energii, układ prostownikowy ET-Series 18kW zapewnia nieprzerwany zasilanie prądem stałym dla centralnych biur telekomunikacyjnych,średnie i duże centra danychSystem działa z jednofazowych wejściach prądu przemiennego 220 V i wytwarza precyzyjnie regulowane wyjście prądu stałego w zakresie od 43 V do 58 V, ze standardowym ustawieniem 53,5 V.Oferta do 18 kW i osiągnięcie wydajności konwersji powyżej 96% w całym typowym spektrum obciążenia, znacząco zmniejsza zarówno zużycie energii, jak i powiązane z tym zapotrzebowanie na chłodzenie.

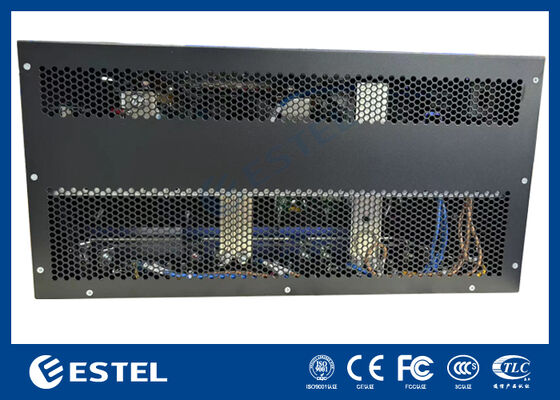

Zbudowana z myślą o ciągłej pracy, jednostka może pomieścić do sześciu modułów wyprostowawców o mocy 3000 W, umożliwiających konfigurację redundancji N+1 lub wyższą.Każdy moduł waży mniej niż 2 kg i wykorzystuje chłodzenie na przymusowym powietrzu, aktywna korekcja współczynnika mocy (≥ 0,99), a niskie całkowite zniekształcenie harmonijne (THDi ≤ 5%) zapewniają płynną interakcję sieci i stabilną moc wyjściową.19-calowe podwozie montażowe na stojaku o klasyfikacji IP20Z tyłu zamontowane miedziane pręty zapewniają niskoimpedancyjną ścieżkę połączenia z dużym prądem.
Cechyz18 kWSprostownikSystem

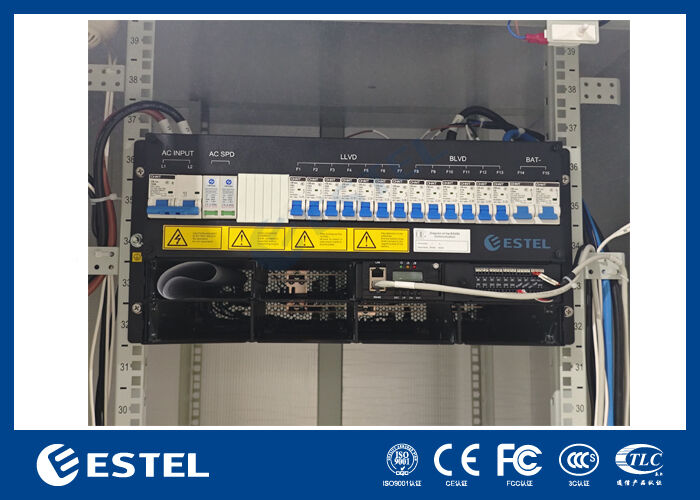

Rozdzielenie AC
-
Jednopasowe wejście 220VAC
-
1 x 125A wyłącznik wejściowy 2P
-
Częstotliwość 45 ~ 65Hz
-
20/40kA ochrona przed prądem napędowym SPD
Rozdzielenie prądu stałego
-
-43~-58VDC (znaczona -53,5VDC)
-
Maksymalna moc 18 kW
-
Moduły 6 x 3 kW, redundancja N+1
Rozdzielenie prądu stałego
-
2 x 125A 1P rozbiórki baterii ️ obsługuje podwójne struny baterii
Rozdzielenie prądu stałego
LLVD:
-
3 x 63A/1P
-
2 x 40A/1P
-
2 x 32A/1P
BLVD:
-
3 x 16A/1P
-
2 x 10A/1P
-
2 x 6A/1P
PodstawoweSpecyfikacja z18 kWSprostownikSystem
| Wymiar | 482.0W) *350.0(D) *5U(H) |
| Waga | ≤ 20 kg (bez prostowarek) |
| Tryb chłodzenia | Naturalne chłodzenie |
| Tryb instalacji | Zainstalowane na stojaku o długości 19 cali |
| Utrzymanie | Utrzymanie przednie, zmiana klasy modułu wsparcia |
| Stopień ochrony | IP20 |
Podział energiiz18 kWSprostownikSystem
|
Rozdzielenie AC |
Tryb wejścia | jednofazowy 220VAC |
| Przełącznik wejściowy | 1*125A 2P | |
| Częstotliwość wejścia | 45~65 Hz, wartość znamionowa: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us | |
|
Rozdzielenie prądu stałego |
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC |
|
Pojemność wyjściowa (maksymalnie)
|
18kw ((6*3kw, N+1 nadmiar) | |
|
Odłączacz baterii
|
2*125A 1P wyłącznik | |
| Rozbiór obciążeniowy |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
Moduł naprawczyz18 kWSprostownikSystem
| Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC |
| Efektywność | >96% |
| Moc nominalna | 3000W ((176~300VAC) |
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) |
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) |
| Waga | ≤ 2 kg |
| Tryb chłodzenia | Chłodzenie przymusowe |
| Współczynnik mocy | ≥ 0.99 |
| THD | ≤ 5% |
| Wyjście prądu stałego | Wymagania w odniesieniu do urządzeń, które są objęte kontrolą |
Administrator18 kWSprostownikSystem
| Wprowadzenie sygnału | 3 AI ((3temperatura otoczenia), 7 DI |
| Wyjście alarmowe | 6 DO |
| Interfejs komunikacji | RS485/SNMP |
| Tryb wyświetlania | Ekran LCD |
Środowisko18 kWSprostownikSystem
| Działanie temperatury |
-40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C) |
| Temperatura przechowywania | -40°C~+70°C |
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) |
|
Wysokość |
0~3000m ((Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1°C wraz ze wzrostem wysokości o 200m.) |
