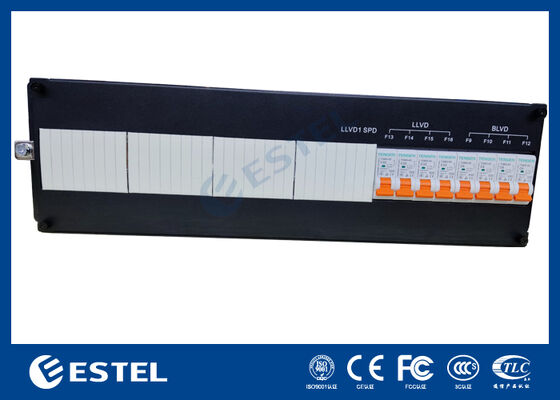

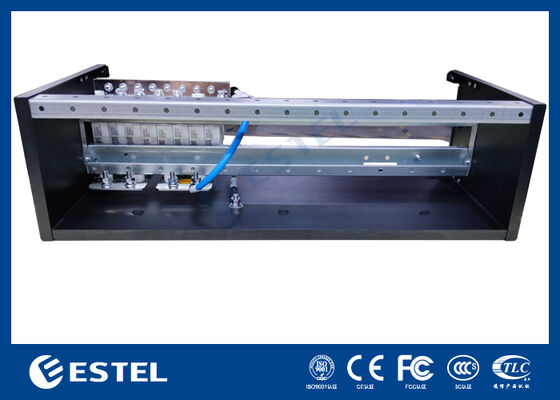

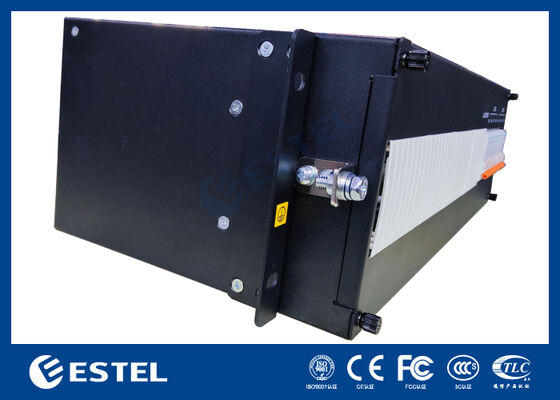

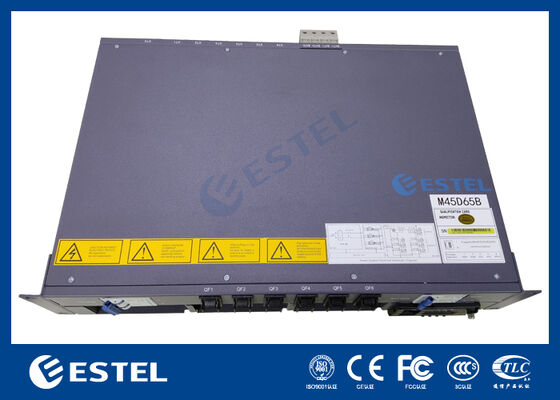

10U DC Power System do zastosowań telekomunikacyjnych i przemysłowych z modułowymi prostownikami
Szczegóły Produktu
10U telekomunikacyjny system zasilania DC
,modułowy system zasilania prostownikowego
,Przemysłowe zasilanie prądem stałym
System zasilania prądem stałym 10U dla aplikacji energetycznych telekomunikacyjnych i przemysłowych z modularnym wyprostowaczem
Przegląd produktu System zasilania prądem stałym 10U
Nowy system zasilania prądem stałym o dużej pojemności -48V opracowany dla średnich i dużych aplikacji telekomunikacyjnych, które wymagają wyższego prądu wyjściowego, silniejszej zdolności dystrybucji i większej redundancji.Wyposażenie na urządzenia do pracy, regionalnych miejsc agregacji, dużych hubów bezprzewodowych, centrów danych, sieci sterowania przemysłowego i pomieszczeń komunikacyjnych,system ten zapewnia stabilne zasilanie prądem stałym dla krytycznego sprzętu sieciowego w wymagających warunkach eksploatacji.
Zbudowany na solidnej platformie 10U, system integruje wysokiej wydajności moduły prostowarunkowe, inteligentne monitorowanie, zarządzanie baterią, dystrybucję AC/DC,i ochrony przed usterkami w jednej scentralizowanej architekturze zasilaniaJest przeznaczony dla klientów, którzy potrzebują nie tylko konwersji mocy, ale kompletnej platformy telekomunikacyjnej, która wspiera długoterminowy wzrost, łatwiejszą konserwację i scentralizowany nadzór.
Co czyni ten model wyjątkowym
Większa zdolność do obsługi większych obciążeń sieci
System ten został zaprojektowany do instalacji, w których konwencjonalne małe półki prądu stałego nie są już wystarczające.przełączanie, i urządzeń komunikacyjnych przemysłowych z jednej scentralizowanej platformy.
Zwolnienie w obszarach krytycznych dla misji
Sekcja naprawcza może być skonfigurowana z nadmiarem N + 1, co oznacza, że system może nadal działać nawet w przypadku awarii jednego modułu zasilania.sieci transportowe, i krytycznych środowisk kontrolnych, w których przestoj jest kosztowny.
Dystrybucja i ochrona na jednej platformie
Zamiast polegać na wielu zewnętrznych skrzyniach dystrybucyjnych, system może zintegrować dostęp do baterii, ochronę odgałęzień prądu stałego, zarządzanie wejściem prądu przemiennego i sygnalizację alarmową w jednej jednostce stojakowej,Pomaganie w uproszczeniu całej architektury zasilania.
Inteligentna widoczność dla zespołów O&M
Kontroler stale monitoruje napięcie, prąd, stan baterii, temperaturę, działanie wentylatora, stan modułu i aktywne alarmy.system pomaga operatorom poprawić szybkość rozwiązywania problemów i zmniejszyć obciążenie pracą konserwacyjną.
Szczegółowe specyfikacje techniczne systemu zasilania prądem stałym 10U
Charakterystyka wejścia AC
|
Parametry |
Specyfikacja |
|
Zakres napięcia wejściowego |
120 ∼ 300 VAC |
|
Napęd nominalny |
220 VAC |
|
Zakres częstotliwości |
45 ∼ 65 Hz |
|
Pojemność wejściowa |
≤ 160 A |
|
Wskaźnik mocy |
≥ 0.99 |
|
THD |
≤ 5% |
|
Ochrona ze strony AC |
Alarm o nad napięciu, pod napięciu, napięciu, fazie/wprowadzeniu |
Charakterystyka wyjścia prądu stałego
|
Parametry |
Specyfikacja |
|
Nomienna napięcie |
-48 V prądu stałego |
|
Zakres regulacji napięcia |
-42 V do -58 V prądu stałego |
|
Maksymalna moc wyjściowa |
24 kW |
|
Maksymalny prąd wyjściowy |
500 A |
|
Klasyfikacja modułu naprawcy |
3 kW na moduł |
|
Pojemność naprawcy |
Do 8 modułów |
|
Tryb redundancji |
Wsparcie dla N+1 |
|
Dokładność regulacji napięcia |
≤ ± 0,5% |
|
Dynamiczna reakcja |
Szybka reakcja na obciążenie w przypadku zmian sprzętu telekomunikacyjnego |
|
Efektywność |
≥96% |
Zarządzanie baterią
|
Parametry |
Specyfikacja |
|
Funkcje ładowania baterii |
Płynąć, wzmocnić, wyrównać |
|
Wsparcie struny baterii |
2 ′′ 4 struny opcjonalne |
|
Ochrona baterii |
LVD, ochrona przed prądem nadprądowym, ochrona przeciwpolarności |
|
Monitorowanie baterii |
Opcjonalne czujniki prądu / temperatury |
|
Kompensacja akumulatora |
Wspierana kompensacja temperatury |
Rozdzielenie prądu stałego
|
Parametry |
Specyfikacja |
|
Oddziały ładunkowe |
Dostosowywalna konfiguracja MCB / gałęzi bezpiecznika |
|
Oddziały baterii |
Dostosowywalne |
|
Ochrona oddziałów |
Niezależna izolacja i ochrona oddziałów |
|
Kontakty alarmowe |
Dostępna moc wyjściowa w kontakcie suchym |
|
Układ dystrybucji |
Zintegrowana dystrybucja prądu stałego z przednim dostępem |
Monitorowanie i komunikacja
|
Parametry |
Specyfikacja |
|
Kontroler |
Zaawansowany cyfrowy kontroler mocy telekomunikacyjnej |
|
Wyświetlacz |
Wyświetlacz LCD z interfejsem stanu |
|
Porty komunikacyjne |
Ethernet / RS485 / CAN |
|
Opcje protokołu |
SNMP / Modbus / Interfejs internetowy |
|
Elementy monitorowania |
Wprowadzenie AC, wyjście DC, stan akumulatora, stan modułu, alarmy, temperatura, stan wentylatora |
|
Rejestrowanie zdarzeń |
Wsparcie |
|
Powiadomienie o alarmie zdalnym |
Wsparcie |
Specyfikacje środowiskowe
|
Parametry |
Specyfikacja |
|
Temperatura pracy |
-25°C do +65°C |
|
Temperatura przechowywania |
-40°C do +75°C |
|
Względna wilgotność |
5% ∼95% (nie kondensujące) |
|
Wysokość |
Do 3000 m (może mieć zastosowanie deratyzacja) |
|
Poziom hałasu |
≤ 65 dB |
-
