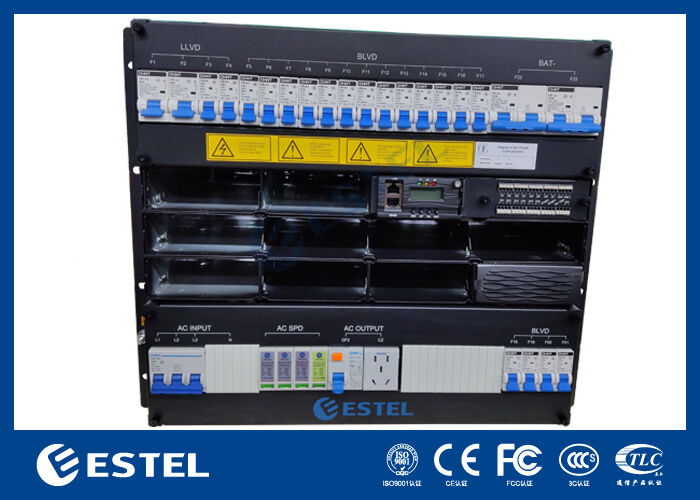

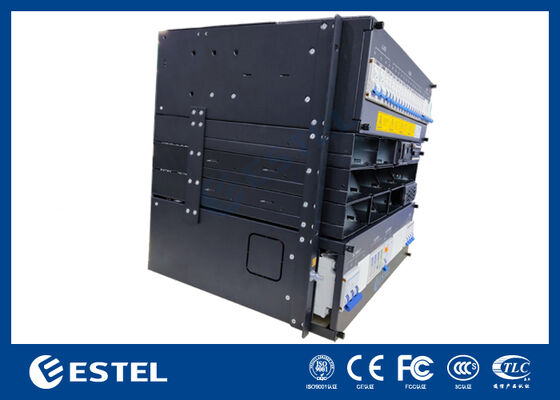

30kw 9U System dystrybucji energii z napędem elektrycznym z napędem elektrycznym LLVD BLVD
Szczegóły Produktu
30 kW wyprostowacz telekomunikacyjny zamontowany na stojaku
,inteligentny system dystrybucji energii telekomunikacyjnej
,LLVD BLVD system zasilania telekomunikacyjnego
System dystrybucji zasilania Intelleigent Telecom Rectifier 30 kW 9U do montażu w stojaku z LLVD BLVD
Przegląd produktu 30 kW 9U 19-calowy system prostownika telekomunikacyjnego do montażu w szafie
System prostownika DC48V o mocy 30 kW to rozwiązanie zasilania o dużej wydajności, zaprojektowane tak, aby zagwarantować nieprzerwane zasilanie prądem stałym dla telekomunikacji, centrów danych i krytycznych procesów przemysłowych. Działa na trójfazowym wejściu 380 VAC i wytwarza precyzyjnie regulowane napięcie wyjściowe prądu stałego, regulowane w zakresie od –43 VDC do –58 VDC, z nominalną wartością zadaną wynoszącą –53,5 VDC. Dzięki wiodącej w branży wydajności konwersji przekraczającej 96% nawet przy pełnym obciążeniu, wyjątkowo dobrze nadaje się do wdrożeń zoptymalizowanych pod kątem zużycia energii i o dużej gęstości.
Zintegrowany panel dystrybucyjny obejmuje funkcje LLVD (odłączenie ograniczonego napięcia obciążenia) i BLVD (odłączenie niskiego napięcia akumulatora) w celu inteligentnego i elastycznego zarządzania obciążeniem. Systemem zarządza zaawansowany, wbudowany kontroler oferujący szerokie możliwości monitorowania i konfiguracji. Posiada 3 wejścia dla czujników temperatury otoczenia, 7 wejść cyfrowych do zewnętrznego monitorowania stanu i 6 programowalnych wyjść przekaźnikowych ze stykiem bezpotencjałowym do kompleksowego zarządzania alarmami. Zdalny nadzór jest obsługiwany poprzez interfejsy RS485 i SNMP, a intuicyjny ekran LCD na panelu przednim umożliwia wygodną konfigurację lokalną i kontrolę stanu w czasie rzeczywistym.
Specyfikacja wejścia ACsystemu prostownika telekomunikacyjnego o mocy 30 kW 9U 19 cali do montażu w szafie
-
Woltaż:Trójfazowe 380VAC
-
MCB:1x63A 3P+N
-
Wyjście AC:25A 1P dla gniazda wtykowego
-
Częstotliwość:45 Hz do 65 Hz (znamionowe 50 Hz/60 Hz)
-
SPD:20kA/40kA, 8/20μs
Specyfikacja dystrybucji DCsystemu prostownika telekomunikacyjnego o mocy 30 kW 9U 19 cali do montażu w szafie
-
Napięcie wyjściowe:-43 do -58VDC (znamionowo -53,5VDC)
-
Maksymalna pojemność:30kW (10 modułów po 3kW, redundancja N+1)
-
Wyłącznik baterii:2x125A 1P
LLVD:
-
2x80A/1P + 2x63A/1P
BLVD 1:
-
1x63A/1P + 12x32A/1P
BLVD 2:
-
2x32A/1P + 2x16A/1P

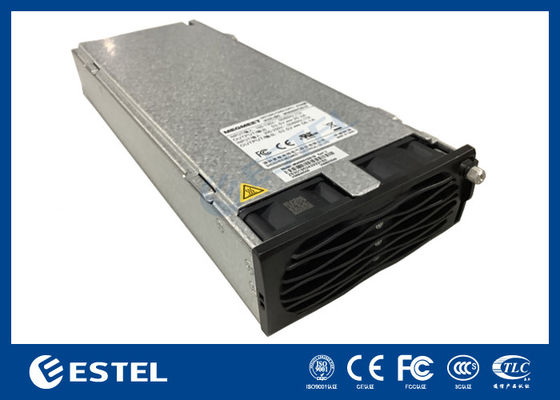

Moduł prostownikasystemu prostownika telekomunikacyjnego o mocy 30 kW 9U 19 cali do montażu w szafie
-
Napięcie wejściowe:85VAC ~ 300VAC (znamionowe 220VAC)
-
Efektywność:>96%
-
Moc znamionowa:3000 W (176 ~ 300 V AC)
Specyfikacjasystemu prostownika telekomunikacyjnego o mocy 30 kW 9U 19 cali do montażu w szafie
| Typ | Jednostka dystrybucji zasilania Telecom DC48V | |||
| Ogólny | Rozmiar | 482 mm * 350 mm * 2U (szerokość * głębokość * wysokość) | ||
| Waga | ≤11kg (bez prostowników) | |||
| Metoda chłodzenia | Naturalne chłodzenie | |||
| Metoda instalacji | Montowany w standardowym stojaku 19-calowym | |||
| Tryb okablowania | Wlot i wylot od góry | |||
| Tryb konserwacji | Od przodu, zmiana stopnia modułu podporowego | |||
| Stopień ochrony | IP20 | |||
| Wejście AC |
Woltaż |
Trójfazowe 380VAC | ||
| MCB | 1x63A 3P+N | |||
| Wyjście AC | 25A 1P, do gniazda | |||
| Częstotliwość | 45 Hz do 65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
| SPD | 20KA/40KA, 8/20μs | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
|
Wydajność wyjściowa (Maksymalny)
|
30 kW (10 x 3 kW, obsługuje redundancję N+1) | |||
|
Wyłącznik baterii
|
2x125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Moduł prostownika | Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC | ||
| Efektywność | >96% | |||
| Moc znamionowa | 3000 W (176 ~ 300 V AC) | |||
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna wydajność poniżej 50 ℃) | |||
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (1U/wys.) | |||
| Waga | ≤2 kg | |||
| Tryb chłodzenia | Wymuszone chłodzenie | |||
| Współczynnik mocy | ≥0,99 | |||
| THD | ≤5% | |||
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A | |||
| Kontroler | Model | MC2900 | ||
| Port wejściowy sygnału | 3 x AI (2 temp. otoczenia, 1 temp. akumulatora), 7 x DI | |||
| Port wyjściowy alarmu | 6 x suchy kontakt | |||
| Port komunikacyjny | RS485, LAN | |||
| Wyświetlacz LCD | Utrzymany | |||
| Środowisko | Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) | ||
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |||
| Wysokość | 0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna robocza temperatura spada o 1℃ wraz ze wzrostem wysokości o 200 m.) |
|||

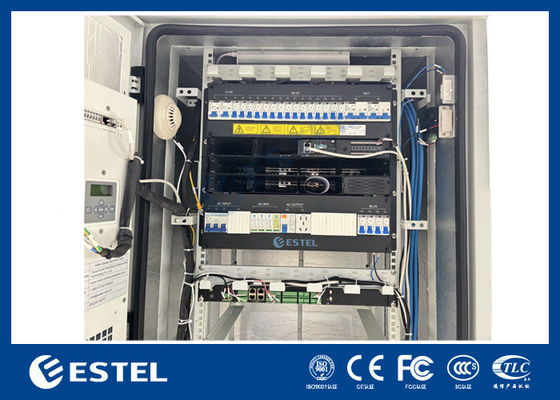

Instalacja systemu prostownika telekomunikacyjnego o mocy 30 kW 9U 19 cali do montażu w szafie
-
