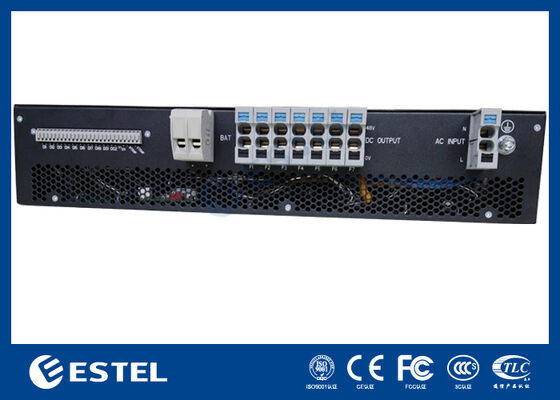

48V90A 94% Kompaktowe rozwiązanie zasilania DC Smart dla infrastruktury telekomunikacyjnej
Szczegóły Produktu
Zasilacz telekomunikacyjny 48V90A
,Wydajne rozwiązanie zasilania DC 94%
,Kompaktowy system zasilania infrastruktury telekomunikacyjnej
48V90A94% Inteligentne rozwiązanie zasilania Compac DC dla telekomunikacyjnych centrów danych
Przegląd produktuzSystem zasilania DC48V 90A
Prostownik serii ET to system zasilania DC48V 90A pracujący przy napięciu 48V, zaprojektowany tak, aby zapewnić niezawodną dystrybucję mocy dla infrastruktury telekomunikacyjnej, centrów danych i zastosowań przemysłowych, gdzie nieprzerwana praca ma kluczowe znaczenie. Działa na jednofazowym wejściu 220 V AC i zapewnia ściśle regulowane napięcie wyjściowe DC w zakresie od –43 V DC do –58 V DC, o wartości nominalnej –53,5 V DC. Osiągając ponad 94% sprawności konwersji nawet przy pełnym obciążeniu, system ten idealnie nadaje się do energooszczędnych instalacji o dużej gęstości.
Zaprojektowany do ciągłej pracy z modułową elastycznością
Zaprojektowany z myślą o nadmiarowości, system obsługuje maksymalnie trzy moduły prostownika o mocy 1740 W z możliwością wymiany podczas pracy w konfiguracji N+1. Każdy moduł waży poniżej 1,5 kg i wykorzystuje chłodzenie wymuszonym obiegiem powietrza, aby zapewnić spójne zarządzanie temperaturą. Dzięki zaawansowanej korekcji współczynnika mocy (≥0,99) i niskim całkowitym zniekształceniom harmonicznym (THDi ≤5%) zapewnia czystą moc wyjściową, minimalizując jednocześnie obciążenie urządzeń poprzedzających. Urządzenie jest umieszczone w 19-calowej obudowie do montażu w stojaku o wysokości 2U i stopniu ochrony IP20, co umożliwia konserwację z przodu i wygodne prowadzenie kabli od góry.
Specyfikacja systemu prostownika DC48V 90A
| Typ | Jednostka dystrybucji zasilania Telecom DC48V | |||
| Ogólny | Rozmiar | 482 mm * 350 mm * 2U (szerokość * głębokość * wysokość) | ||
| Waga | ≤11kg (bez prostowników) | |||
| Metoda chłodzenia | Naturalne chłodzenie | |||
| Metoda instalacji | Do montażu w stojaku 19 cali | |||
| Tryb okablowania | Wlot i wylot od góry | |||
| Tryb konserwacji | Od przodu, zmiana stopnia modułu podporowego | |||
| Stopień ochrony | IP20 | |||
| Wejście AC |
Woltaż |
Jednofazowe 220VAC | ||
| MCB | 1x40A 2P | |||
| Częstotliwość | 45 Hz do 65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
|
Prąd wyjściowy (maks.)
|
90A | |||
|
Wyłącznik baterii
|
1x63A 1P | |||
| BLVD |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| Moduł prostownika | Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC | ||
| Efektywność | >94% | |||
| Moc znamionowa | 1740 W (176 ~ 300 V AC) | |||
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) | |||
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (1U/wys.) | |||
| Waga | ≤kg | |||
| Tryb chłodzenia | Wymuszone chłodzenie | |||
| Współczynnik mocy | ≥0,99 | |||
| THD | ≤5% | |||
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A | |||
| Kontroler | Port wejściowy sygnału | 2 x AI (2 temp. otoczenia), 8 x DI | ||
| Port wyjściowy alarmu | 2 x suchy kontakt | |||
| Port komunikacyjny | RS485, SNMP | |||
| Wyświetlacz LCD | Utrzymany | |||
| Środowisko | Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) | ||
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |||
| Wysokość | 0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna robocza temperatura spada o 1℃ wraz ze wzrostem wysokości o 200 m.) |
|||

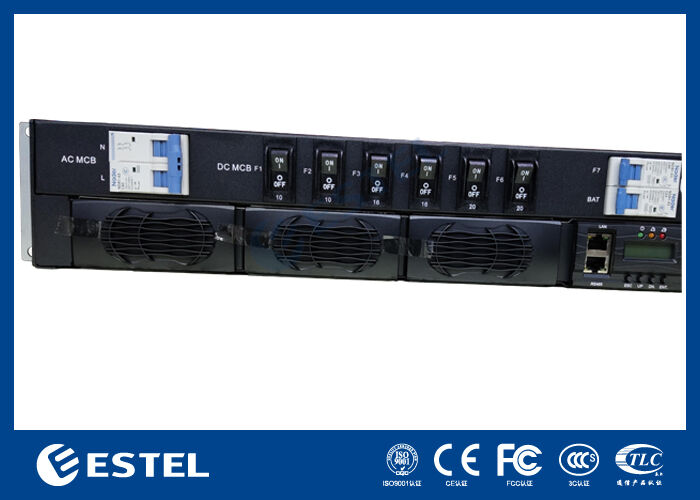

Widok z przodu układu prostownika DC48V 90A

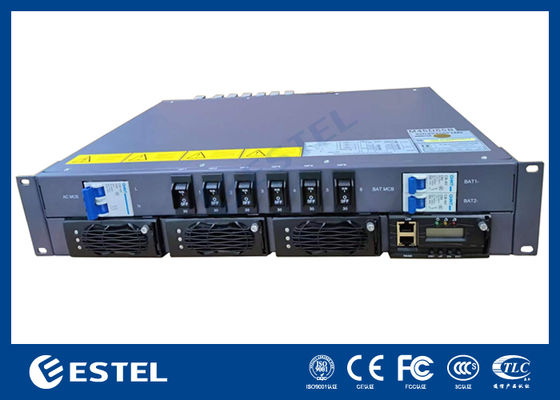

Widok z przodu układu prostownika DC48V 90A

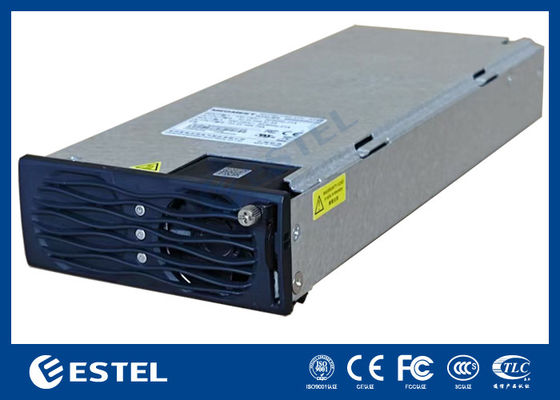

Moduł prostownika systemu zasilania DC48V 90A
-
