21U IP55 Zintegrowany gabinet telekomunikacyjny z układem naprawczy DC48V 24kw LLVD BLVD
Szczegóły Produktu
21U kabina telekomunikacyjna IP55 zewnętrzna
,System prostownicy DC48V 24kw
,system zasilania telekomunikacyjnego LLVD BLVD
Zintegrowana szafa telekomunikacyjna 21U z systemem prostowniczym DC48V 24kW LLVD BLVD
Przegląd produktów systemu prostowniczego 24 kW
Szafa zasilająca telekomunikacyjna 21U z serii ET to najlepsze rozwiązanie umożliwiające zabezpieczenie inwestycji sieciowej w dowolnej lokalizacji. Zbudowana tak, aby wytrzymać elementy o stopniu ochrony IP55 i wzmocniona konstrukcją zabezpieczającą przed kradzieżą o wysokiej wytrzymałości (w tym wpuszczanymi drzwiami i trzypunktowym zamkiem), szafa ta zapewnia bezpieczeństwo Twojego sprzętu zarówno przed naturą, jak i intruzami.
Oprócz solidnej ochrony fizycznej, seria ET zapewnia inteligentne zasilanie o wysokiej wydajności. Zaawansowany system prostownika DC48V przekształca trójfazowe napięcie prądu przemiennego 380 V w stabilną moc -53,5 V prądu stałego przy 24 kW, osiągając sprawność na poziomie ponad 96%, co radykalnie obniża rachunki za energię. Zintegrowane zarządzanie temperaturą (klimatyzator) i opcjonalne czujniki otoczenia (dymu, wody, temperatury) współpracują ze zdalnym sterownikiem monitorującym, zapewniając nadzór 24 godziny na dobę, 7 dni w tygodniu. Ta proaktywna inteligencja maksymalizuje czas pracy sprzętu, ogranicza konieczność wzywania serwisu na miejscu i obniża całkowity koszt posiadania — a wszystko to w jednej obudowie o dużej gęstości, która mieści zarówno aktywny sprzęt telekomunikacyjny, jak i akumulatory zapasowe.
Cechyukładu prostowniczego o mocy 24 kW
● Wysoki stopień ochrony: IP55
● Silne zabezpieczenie antywłamaniowe, wbudowane drzwi, zawiasy wewnętrzne, zamek trzypunktowy, możliwość montażu dodatkowej kłódki
● Zastosuj wysoce wydajne urządzenie chłodzące: klimatyzator
● Opcjonalna kompleksowa ochrona: czujnik drzwi, czujnik dymu, czujnik wody, czujnik temperatury i wilgotności itp.
● Wspieraj zdalne zarządzanie, poprawiaj bezpieczeństwo i minimalizuj koszty operacyjne klienta
Specyfikacjaukładu prostowniczego o mocy 24 kW
| Konfiguracja | Przedmiot | Parametr techniczny | |
| Gabinet | Tryb | Zintegrowana szafa zewnętrzna 21U | |
| Stopień IP | IP55 | ||
| Wymiar | H1300mm×W700mm×D700mm (można dostosować) | ||
| Cokół | Wysokość 150 mm | ||
| Przestrzeń wewnętrzna | 1*19 cali 21U | ||
| Tworzywo |
Materiał: Blacha ocynkowana, jednowarstwowa Grubość materiału: 1,2mm, |
||
| Izolacja | 20 mm PEF | ||
| Powłoka | Malowanie proszkowe poliestrem | ||
| Kolor | RAL7035 | ||
| Zamek | Trzypunktowy zamek zabezpieczający przed kradzieżą | ||
| Zawias | Zawias wewnętrzny | ||
| Instalacja | Montowany na podłodze | ||
| Prowadzenie kabli | Wejście i wyjście kabla od spodu szafki | ||
| Konserwacja | Jedno lewe drzwi, jedno prawe drzwi, konserwacja przodu | ||
| Chłodzenie | Wentylator | 2*wentylator z regulatorem termicznym, 220VAC, 50Hz | |
| Dystrybucja zasilania prądem stałym |
Układ prostowniczy 1*24 kW DC48V, 482,0(szer.)*350,0(gł.)*6U(wys.) Wejście: wyłącznik automatyczny 1*63A, trójfazowy 380VAC Częstotliwość wejściowa: 45-65 Hz, wartość znamionowa: 50/60 Hz Maksymalna wydajność wyjściowa: 24 kW (8*3 kW, redundancja N+1) Napięcie wyjściowe: -43-58VDC, powiązana wartość: 53,5VDC |
||
| Lampa LED | 220 V AC, 50 Hz | ||
| Środowisko | Temperatura pracy | -40 ℃ ~+55 ℃ (+ promieniowanie słoneczne) | |
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | ||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | ||
| Wysokość robocza | 0 ~ 4000 metrów | ||

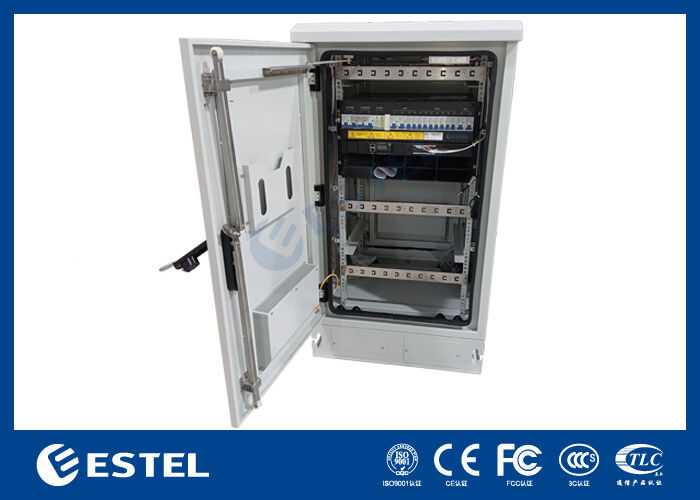

Pełne rozwiązanie systemu prostownika 24 kW

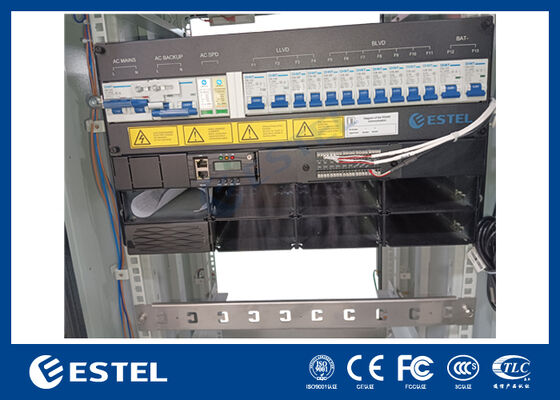

Widok z przodu układu prostownika 24 kW

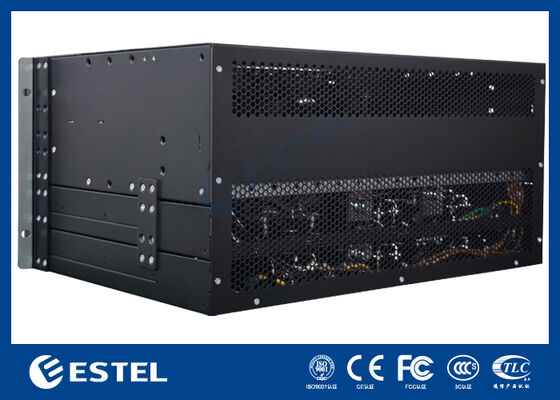

Struktura układu prostowniczego 24 kW

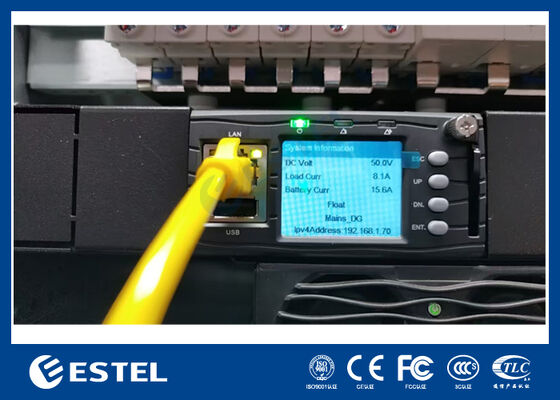

Pracujące Stuty układu prostowniczego 24kW
-
