24U Outdoor Telecom Rectifier Cabinet z 12kw dystrybucją prądu stałego
Szczegóły Produktu
24U zewnętrzna skrzynia wyprostowania telekomunikacyjnego
,18kw kabina dystrybucji prądu stałego
,System zasilania telekomunikacyjnego z gwarancją
24U Outdoor Telecom Rectifier Cabinet z 12kw dystrybucją prądu stałego
Przegląd produktu 24U Outdoor 12kw DC Power Cabinet
Kabinet zasilania telekomunikacyjnego ET-series 24U jest kabinetem zewnętrznym, który może chronić urządzenia klientów przed uszkodzeniami i ekstremalnymi warunkami pogodowymi.Bateria ołowiano-kwasowa i sprzęt telekomunikacyjny 24U mogą być umieszczone wewnątrz szafyKabinet może jednocześnie dostarczać zasilanie dla aktywnych urządzeń telekomunikacyjnych i pasywnych urządzeń telekomunikacyjnych.Kabinet jest w stanie zapewnić 18kw dystrybucji energii dla sprzętu telekomunikacyjnego wewnątrz szafy i ochrony, podczas gdy administrator może monitorować i zarządzać sytuacjami i zdarzeniami w sprzęcie online.
Gabinet Integrated zapewnia platformę zasilania o wysokiej gęstości, przeznaczoną do dostarczania nieprzerwanego zasilania prądu stałego do centralnych biur telekomunikacyjnych, średnich i dużych centrów danych,i obiektów przemysłowychDziałając z trójfazowego wejścia 380 V prądu przemiennego (bez wewnętrznego wyłącznika), dostarcza precyzyjnie regulowanego wyjścia prądu stałego regulowalnego między 43 V a 58 V, zazwyczaj ustawionego na 53,5 V.Z maksymalną mocą 18 kW, jednostka osiąga wydajność konwersji przekraczającą 96% w większości zakresu eksploatacji, znacząco zmniejszając zużycie energii i związane z tym koszty chłodzenia.
Cechyz 24U zewnętrznej 12kw kabiny zasilania prądem stałym
● Wysoki stopień ochrony: IP55
● Duża odporność na kradzieże, wbudowane drzwi, zawiasy wewnętrzne, zamek trzypunktowy, dodatkowy kłódek
● Wykorzystanie wysoce wydajnej jednostki chłodzącej: klimatyzatora
● Kompleksowa ochrona opcjonalna: czujnik drzwi, czujnik dymu, czujnik wody, czujnik temperatury i wilgotności itp.
● Wsparcie zdalnego zarządzania, poprawa bezpieczeństwa i zminimalizowanie kosztów operacyjnych klienta
Specyfikacja korektoru 24U zewnętrznego 12kw kabiny zasilania prądem stałym
Wprowadzenie AC (rezerwowane)
-
napięcie:Trójfazowe 380VAC
-
MCB:1 x 63A 3P+N
-
Częstotliwość:45 Hz do 65 Hz (ocenione 50 Hz/60 Hz)
-
SPD:20kA/40kA, 8/20μs
Rozdzielenie prądu stałego
-
napięcie wyjściowe:-43 do -58VDC (znacznik -53,5VDC)
-
Maksymalna pojemność:12kW (4 x 3kW moduły, redundancja N+1)
-
Wyłączacz baterii:2 x 125A 1P
Moduł naprawczy
-
napięcie wejściowe:85VAC ~ 300VAC (nazwa 220VAC)
-
Wydajność:>96%
-
Moc nominalna:3000 W (176 ~ 300 VAC)
-
Współczynnik mocy:≥ 0.99
-
THD:≤ 5%
-
Wyjście prądu stałego:-43 ~ -58VDC (znacznik -53.5VDC), maksymalnie 55A
Specyfikacjaz 24U zewnętrznej 12kw kabiny zasilania prądem stałym
| Konfiguracja | Pozycja | Parametry techniczne | |
| Szafki | Rodzaj | Zestaw do urządzeń telekomunikacyjnych na zewnątrz | |
| Poziom ochrony | IP55 | ||
| Wymiar zewnętrzny | H1400mm×W750mm×D750mm (może być dostosowany) | ||
| Przestrzeń wewnętrzna | 1*19 cala 24U | ||
| Materiał |
Materiał: blacha ocynkowana, pojedyncza warstwa, izolacja PEF 20 mm grubość materiału: 1,2 mm, Części nośne i grubość podstawy: 2,0 mm |
||
| Izolacja | 20 mm PEF | ||
| Powierzchnia | Powierzchnia poliestrowa w proszku | ||
| Kolor | RAL7035 | ||
| Zamknij. | Trzypunktowy układ zamykania przeciwkradzieży | ||
| Zębaty | Wnętrze zawiasu | ||
| Instalacja | Wyroby z włókien sztucznych | ||
| Routing kablowy | Kabel wchodzący i wychodzący z dolnej części szafy | ||
| Utrzymanie | Jedno lewe drzwi, jedno prawe drzwi, przednia konserwacja | ||
| Chłodzenie | Klimatyzator | 220VAC, 50Hz, 1000W | |
| FSU |
Model: PM5000, 19" 1U Czujniki: 1* czujnik drzwiowy 1* czujnik dymu 1* czujnik wody 1* czujnik temperatury |
||
| Rozdzielenie mocy prądu stałego |
1*12kw układ prostowniczy DC48V, 5U Maksymalna moc: 12kw ((4*3kw, N+1 nadmiar) |
||
| Akumulator | 1*DC48V 100AH bateria litowa | ||
| Światła LED | 220VAC,50Hz, stosowane do oświetlenia w szafie | ||
| Środowisko | Temperatura pracy | -40°C ~+55°C (+ Promieniowanie słoneczne) | |
| Temperatura przechowywania | -40°C~+70°C | ||
| Wilgotność robocza | 5%~95% (bez kondensacji) | ||
| Wysokość robocza | 0~4000 metrów | ||
Integracja 24U Outdoor 12kw kabiny zasilania prądem stałym

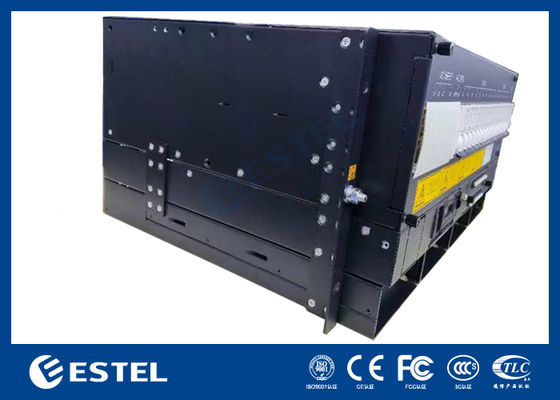

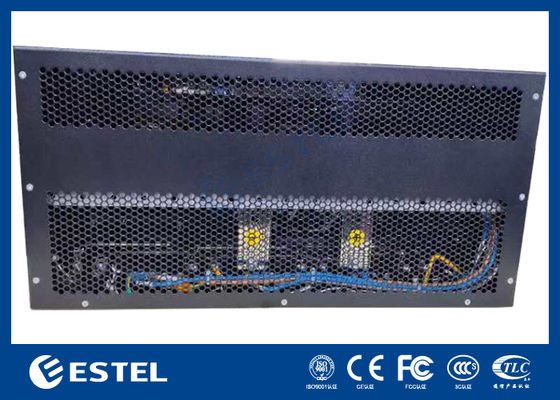

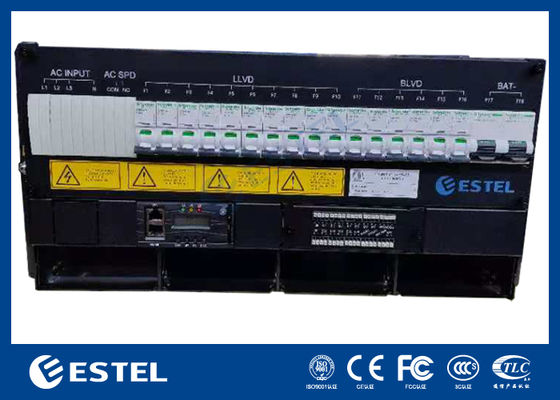

System wyprostowujący 24U zewnętrznej 12kw kabiny zasilania prądem stałym
-
