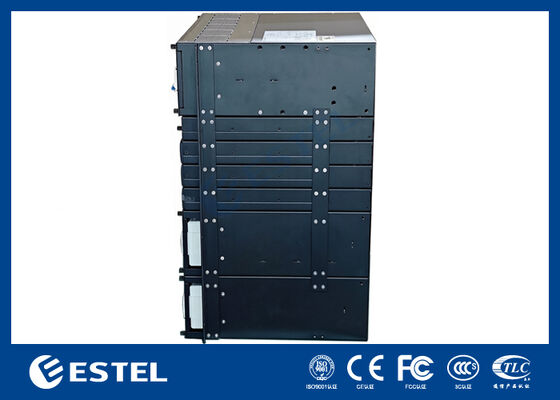

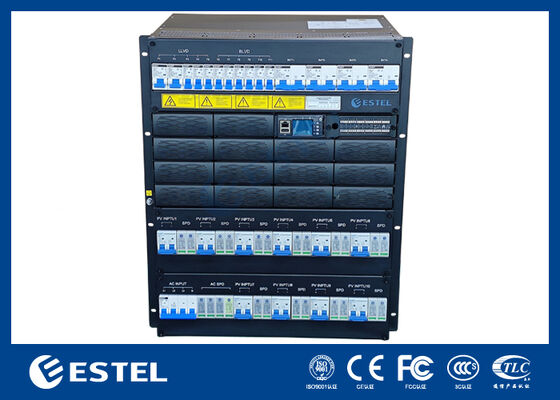

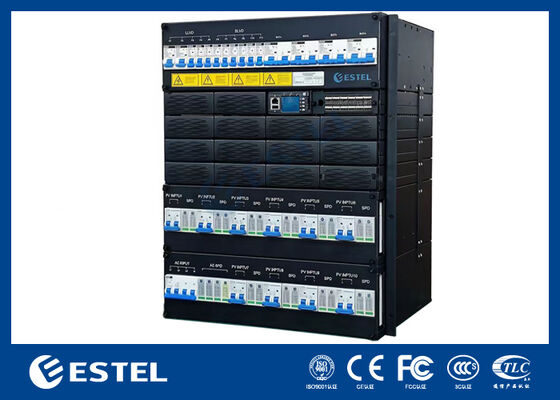

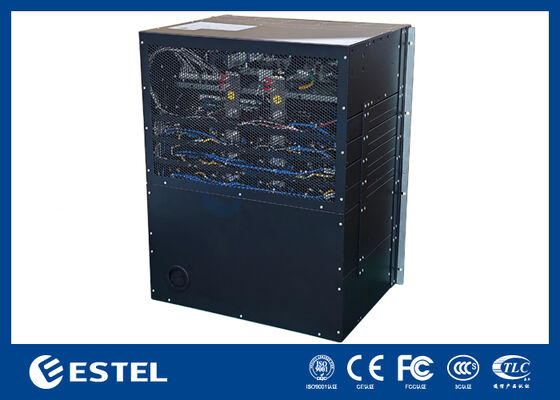

13U Hybrid Energy Telecom Power Core z 30kW PV Solar Power i 16kW rectifier Power

Hybrydowy rdzeń zasilania telekomunikacyjnego z energią słoneczną PV o mocy 30 kW i mocą prostownika 16 kW

1. Wprowadzenie hybrydowego rdzenia zasilania telekomunikacyjnego

ET48500-H7E413 to wbudowany system zasilania zaprojektowany do dostarczania zasilania -48VDC do urządzeń komunikacyjnych, jego maksymalny prąd wyjściowy wynosi 500A.

Jest skonfigurowany z modułami słonecznymi o mocy 30 kW, które przekształcają energię fotowoltaiczną w stabilne napięcie 48VDC. Moduł słoneczny posiada funkcję MPPT, która może wykrywać napięcie generacji energii z panelu słonecznego i śledzić wartość napięcia i prądu, aby osiągnąć maksymalne wejście mocy modułu, aby zmaksymalizować wykorzystanie energii słonecznej.

Jest również skonfigurowany z modułami prostowniczymi o mocy 16 kW, które przekształcają energię sieciową 380VAC w stabilne napięcie 48VDC. Moduł prostowniczy może dostarczać wysokiej jakości zasilanie do urządzeń komunikacyjnych typu DC, a także ładować akumulatory jako zapas energii.

2. Cechy hybrydowego rdzenia zasilania telekomunikacyjnego

• Napięcie wejściowe AC: 380VAC; Szeroki zakres napięcia dla każdej fazy: 85VAC do 300VAC;

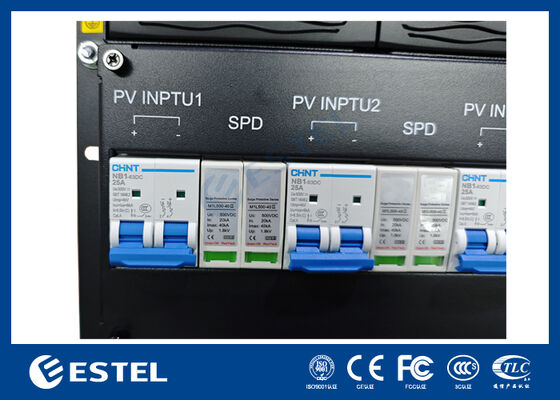

• Szeroki zakres napięcia wejściowego PV: 120VDC do 425VDC (napięcie uruchomienia >160VDC);
• Kompleksowe funkcje zarządzania akumulatorem;
• Projekt oparty na sieci, zapewnia 3× interfejsy RS485, zarezerwowany 1× interfejs RJ45;

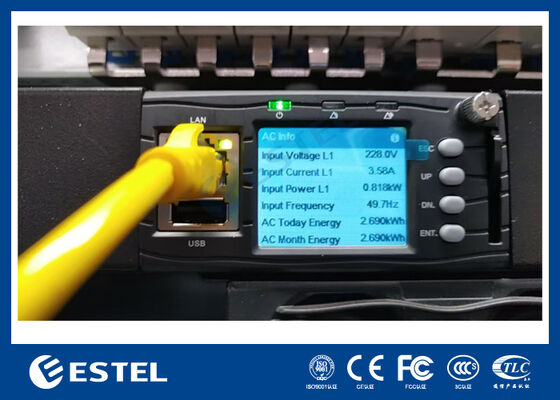

• Obsługa wyświetlacza interfejsu LCD i obsługi przycisków;
• Obsługa wymiany modułów prostowniczych i modułów słonecznych podczas pracy;
• Współczynnik mocy modułu prostowniczego wynosi do 0,99.

3. Konfiguracja systemu

4. Zasady działania systemu

1) Zasilanie AC

Zasilanie AC wpływa do modułów prostowniczych przez jednostkę dystrybucji AC, a moduły prostownicze przekształcają moc AC w moc -48VDC, a następnie zasilają wiele obciążeń przez jednostkę dystrybucji mocy DC.

2) Zasilanie fotowoltaiczne

System wprowadza zieloną energię słoneczną. Moduły PV przekształcają energię słoneczną w moc -48VDC i bezpośrednio wysyłają ją do jednostki dystrybucji mocy DC. Gdy jest wystarczające światło słoneczne, energia fotowoltaiczna będzie wykorzystywana jako priorytetowe źródło energii do zasilania obciążeń i ładowania akumulatorów, realizując oszczędność energii i redukcję emisji.

3) Ładowanie i rozładowywanie akumulatora

Gdy zasilanie AC jest normalne, moduły prostownicze nie tylko dostarczają zasilanie do obciążeń DC, ale także zapewniają prąd ładowania dla akumulatorów. Podczas awarii zasilania AC moduły prostownicze przestają działać, a akumulatory dostarczają zasilanie do obciążeń DC. Po przywróceniu zasilania AC moduły prostownicze zaczynają dostarczać zasilanie do obciążeń DC, a także ładują akumulatory, aby uzupełnić zużytą moc.

4) Inteligentne monitorowanie i zarządzanie

Jako "mózg" systemu zasilania telekomunikacyjnego, moduł monitorujący monitoruje stan pracy różnych komponentów systemu zasilania w czasie rzeczywistym i wykonuje odpowiednie inteligentne sterowanie. W przypadku wystąpienia jakiejkolwiek anomalii, moduł monitorujący w porę zgłasza sygnały alarmowe, aby zapewnić bezpieczeństwo i stabilność zasilania.
