Zintegrowany system zasilania prądem stałym ET48600 o wysokości 6U i mocy 36 kW stanowi kompaktowe rozwiązanie do konwersji prądu stałego klasy operatorskiej, dostosowane do central telekomunikacyjnych, średnich i dużych centrów danych oraz obiektów przemysłowych wymagających nieprzerwanego zasilania prądem stałym. Zasilany z jednofazowego źródła prądu przemiennego 220 V bez wbudowanego wyłącznika automatycznego, wykorzystuje tylne miedziane szyny zbiorcze do okablowania i zapewnia precyzyjną regulację mocy wyjściowej prądu stałego w zakresie od –43 V do –58 V, przy ustawieniu nominalnym –53,5 V. Dzięki mocy szczytowej wynoszącej 36 kW system konsekwentnie osiąga sprawność konwersji przekraczającą 96% w szerokim spektrum obciążenia, obniżając zarówno koszty energii elektrycznej, jak i zapotrzebowanie na chłodzenie.

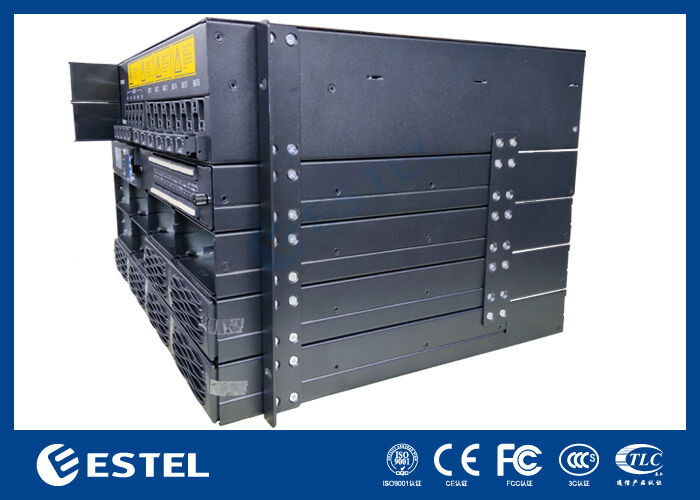

Strukturasystemu zasilania telekomunikacyjnego ET48600 48VDC 600A

• Wysokość 6U– pasuje do standardowych szaf 19-calowych

• Naturalne chłodzenie– brak wentylatorów, cicha praca, brak wnikania kurzu

• Okablowanie górnego wlotu i górnego wylotu– czysty dostęp od przodu, bez konieczności wykonywania rowu w podłodze

• Konserwacja z przodu i możliwość wymiany podczas pracy na poziomie modułowym– cała obsługa od przodu, nie jest potrzebny prześwit z tyłu

• Stopień ochrony IP20– bezpieczny dla pomieszczeń wyposażenia pomieszczeń i wiat

Wejście ACsystemu zasilania telekomunikacyjnego ET48600 48VDC 600A

• Jednofazowe 220VAC– brak wbudowanego wyłącznika automatycznego

• Okablowanie tylnej szyny miedzianej– dystrybucja bezpośrednia dla systemów wieloszafowych

• Częstotliwość 45 ~ 65 Hz– kompatybilność z generatorem i siecią

Wyjście prądu stałegosystemu zasilania telekomunikacyjnego ET48600 48VDC 600A

• Wyjście -43~-58VDC(znamionowe -53,5 V DC)

• Maksymalna moc 36 kW– 12 modułów prostowniczych o mocy 3kW

• Redundancja N+1– pełna wydajność przy 11 modułach

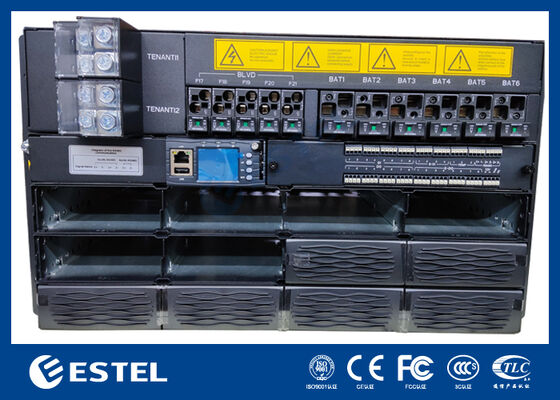

Dystrybucja baterii i obciążeniasystemu zasilania telekomunikacyjnego ET48600 48VDC 600A

• 6 wyłączników akumulatorowych 125A/1P– obsługuje do 6 niezależnych ciągów akumulatorowych

• LLVD1 i LLVD2:Listwy zaciskowe 300A – podłącz zewnętrzne skrzynki rozdzielcze rozszerzeń

• BLVD:3x6A/1PN + 1x10A/1PN + 1x16A/1PN

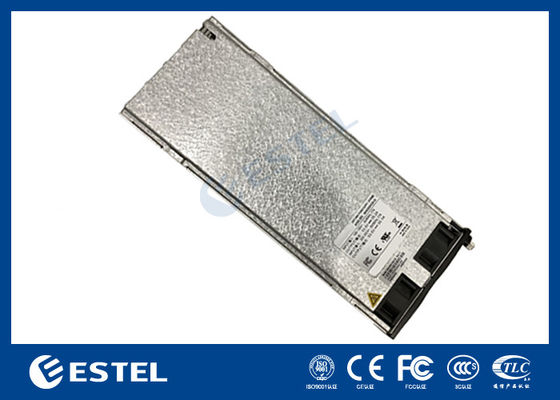

Moduł prostownikasystemu zasilania telekomunikacyjnego ET48600 48VDC 600A

• Bardzo szerokie wejście 85~300VAC– działa w przypadku poważnych spadków sieci

• > 96% wydajności– niskie ciepło, niskie koszty eksploatacji

• 3000 W w obudowie 1U– duża gęstość mocy

• Praca w zakresie -40 ℃~+75 ℃– pełna wydajność poniżej 50℃

• Wymuszone chłodzenie– niezależne od naturalnego chłodzenia obudowy

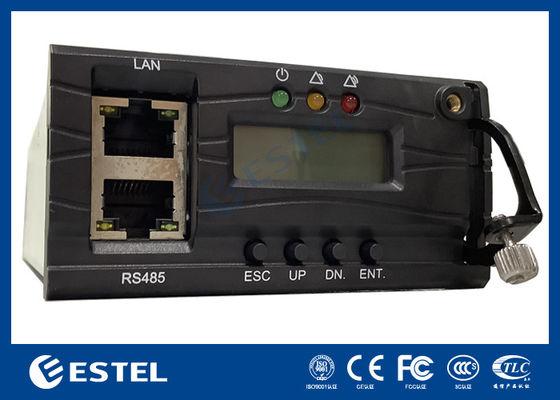

Kontroler i karta we/wysystemu zasilania telekomunikacyjnego ET48600 48VDC 600A

• 3x sztuczna inteligencja(monitorowanie temperatury otoczenia)

• 8 x DI + 4 x E-DI– Łącznie 12 wejść cyfrowych

• 8 x DO + 8 x E-DO– Łącznie 16 wyjść alarmowych

• RS485 i SNMP– zdalne zarządzanie dwoma protokołami

• Wyświetlacz LCD– stan lokalny i konfiguracja
