Szczegóły Produktu:
Zapłata:
|
| Wymiar: | 482,0 (szer.) * 350,0 (gł.) * 6 U (wys.) | Waga: | ≤30kg (bez prostowników) |
|---|---|---|---|
| Instalacja: | Możliwość montażu w stojaku 19 cali | Liczba modułów prostownika: | 10 |
| Moduł prostownika: | 3KW/szt | SNMP: | Tak |
| RS485: | Tak | Możliwość dostosowania: | Tak |
| Podkreślić: | dostosowany system zasilania telekomunikacyjnego,System zasilania SNMP RS232 RS485,system zasilania komunikacji zewnętrznej |
||

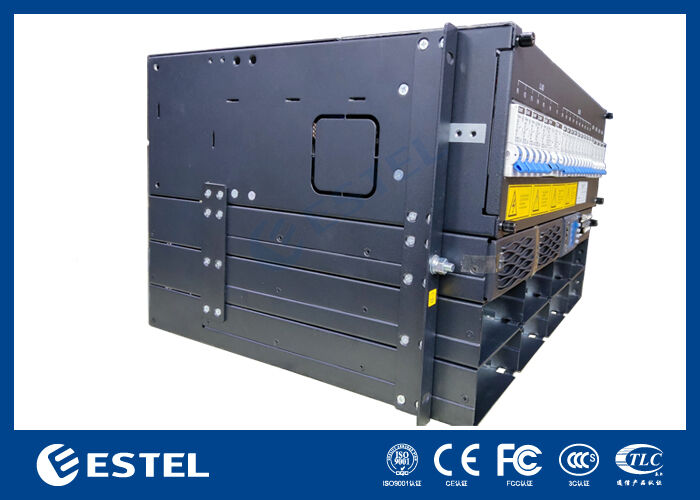

Przegląd produktu 30kw BTS Kabinet System zasilania prądem stałym
ET48500 system zasilania stałym prądem jest rozwiązaniem konwersji mocy o wysokiej gęstości, dostosowanym do głównych węzłów telekomunikacyjnych, centrów danych klasy korporacyjnej,i obiektów przemysłowych, w których nieprzerwany prąd stały nie jest przedmiotem negocjacjiPrzyjmuje jednofazowy wpis 220VAC za pośrednictwem tylnych miedzianych prętów ▌bez wbudowanego wyłącznika ▌i zapewnia regulowany wyjście prądu stałego regulowalne od ₹43VDC do ₹58VDC, nominalnie ustawione na ₹53.5VDC.Skalowalne do pełnej mocy 30 kW, system osiąga wydajność konwersji większą niż 96% w całym zakresie eksploatacji, co pomaga ograniczyć marnotrawstwo energii i obniżyć całkowite koszty użytkowania.
System, zbudowany na platformie w pełni modułowej i odpornej na usterki, obsługuje do dziesięciu modułów naprawców o mocy 3000 W w konfiguracji N+1 lub zwiększonej redundancji.Każdy moduł wymienialny na gorąco waży mniej niż 2 kg i wykorzystuje chłodzenie na przymusowym powietrzu wraz z aktywną korektą współczynnika mocy (≥0.99) i niskie całkowite zniekształcenie harmonijne (THDi ≤ 5%), zapewniające stabilność sieci i wysokiej wiarygodności wyjścia prądu stałego.Cały zestaw znajduje się w podwoziu 6U zaprojektowanym do integracji bez narzędzi w standardowych 19-calowych szafkachDostęp z przodu umożliwia szybką wymianę i obsługę modułu, podczas gdy tylne miedziane pręty wspierają czyste, wysokoprądowe okablowanie.Obudowa IP20 zapewnia podstawową ochronę mechaniczną podczas instalacji i pracy.
Scenariusze zastosowania30kw BTS Kabinet System zasilania prądem stałym
Cechy systemu zasilania prądem stałym 30kw BTS Cabinet
| Rodzaj | ET48500 | |||
| System | Wymiar | 482.0(W) *350.0(D) *6U(H) | ||
| Waga | ≤ 31 kg (bez prostowarek) | |||
| Tryb chłodzenia | Naturalne chłodzenie | |||
| Tryb instalacji | Zainstalowane na stojaku o długości 19 cali | |||
| Tryb okablowania | Górne wejście i górne wyjście | |||
| Tryb konserwacji | Utrzymanie przednie, zmiana klasy modułu wsparcia | |||
| Poziom ochrony | IP20 | |||
| Klimatyzator Rozdzielanie |
Tryb wejścia
|
Jednopasowy 220V bez wyłącznika, tylne miedziane okablowanie pręty | ||
|
Częstotliwość wejścia |
45~65 Hz, wartość znamionowa: 50Hz/60Hz |
|||
|
SPD prądu przemiennego |
20kA/40kA, 8/20μs | |||
| D.C. Rozdzielanie |
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC | ||
| Maksymalna pojemność | 30kw ((10*3000w, nadmiar N+1) | |||
| Z wyłączeniem: | 4*125A/1P | |||
| Przerywacze obciążenia |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| SPD prądu stałego | 10kA/20kA, 8/20μs | |||
| Sprostownik | Napięcie wejściowe | 85VAC ≈ 300VAC, o mocy nominalnej 220VAC | ||
| Efektywność | >96% | |||
| Moc nominalna | 3000W ((176~300VAC) | |||
| Temperatura pracy | -40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |||
| Wymiar | 106.5mm(W) × 286mm(D) × 41,5mm(1U/H) | |||
| Waga | ≤ 2 kg | |||
| Tryb chłodzenia | Chłodzenie przymusowe | |||
| Współczynnik mocy | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Wyjście prądu stałego | Wymagania w odniesieniu do urządzeń, które mają być wykorzystywane do wykonywania pomiarów, są następujące: | |||
| Kontroler | Wprowadzenie sygnału | 4 AI ((3temperatura otoczenia, 1 wilgotność) | ||
| Wyjście alarmowe | 8 kontakt suchy | |||
| RS232 | - Tak, proszę. | |||
| RS485 | - Tak, proszę. | |||
| SNMP | - Tak, proszę. | |||

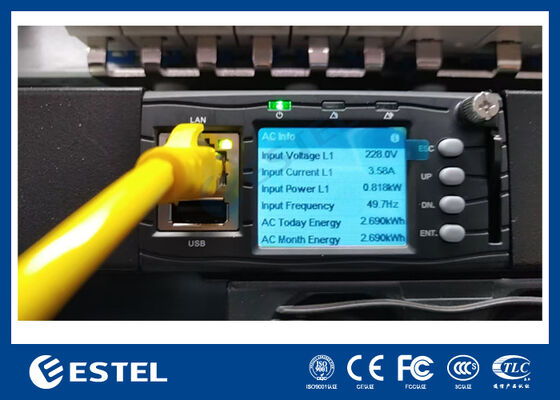

| Tryb wyświetlania | LCD | |||
| Środowisko | Działanie temperatury |
-40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C) | ||
| Temperatura przechowywania | -40°C~+70°C | |||
| wilgotność operacyjna | 5% ~ 95% (nie kondensujące) | |||
| Wysokość | 0~3000m(Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna wysokość operacyjna W przypadku większej wysokości powietrza temperatura spada o 1°C wraz ze wzrostem wysokości o 200 m.) |
|||

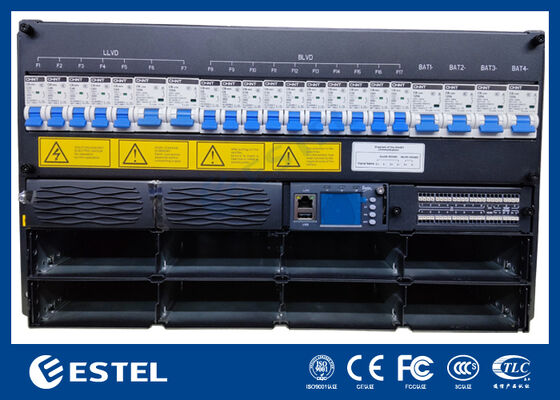

Szczegóły dotyczące systemu zasilania prądem stałym 30kw BTS Cabinet

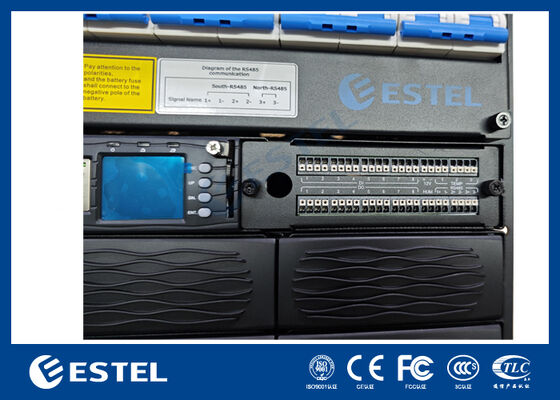

Płyta I/O 30kw BTS Kabinet System zasilania prądem stałym
System zasilania prądem stałym
