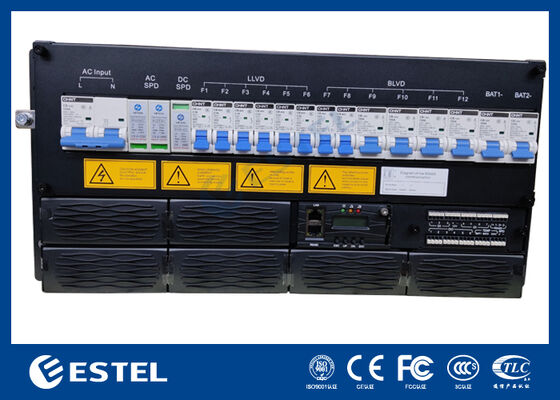

ET48300 19-calowy system zasilania telekomunikacyjny z zdalnym monitorowaniem RS485
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, Chiny (kontynent)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC
Numer modelu:
ET48300
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
535-3338 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
80,00 zestawów miesięcznie
Podsumowanie produktu
ET48300 19-calowy system zasilania telekomunikacyjnego ze zdalnym monitorowaniem RS485 Przegląd produktu systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%. ET48300-M5S65 System zasilania DC w szafie serwerowej zapewnia wydajne, odporne rozwiązanie zasilania prądem stałym, ...
Szczegóły Produktu
Podkreślić:
System zasilania 19 cali
,system zasilania telekomunikacyjnego z RS485
,system zdalnego monitorowania zasilania telekomunikacyjnego
Dimension:
482,6 (szer.) * 350,0 (gł.) * 5 U (wys.)
Max Rectifier Power:
18kW
Rectifier Module:
3kw, 6 szt
Controller:
MC2600
SNMP:
Wsparcie
rs485:
Wsparcie
Customizable:
Wsparcie
Package:
karton/drewniana skrzynka
Opis produktu
ET48300 19-calowy system zasilania telekomunikacyjnego ze zdalnym monitorowaniem RS485
Przegląd produktu systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
ET48300-M5S65 System zasilania DC w szafie serwerowej zapewnia wydajne, odporne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji w centrach danych i zastosowań przemysłowych wymagających niezawodnej dystrybucji zasilania prądem stałym. Akceptuje napięcie 220VAC 125A/2P(obsługa podwójnej linii pod napięciem) i zapewnia stabilne wyjście prądu stałego regulowane w zakresie od –43 VDC do –58 VDC, przy nominalnym punkcie pracy –53,5 VDC. Oferując maksymalną moc wyjściową 18 kW, system ten niezawodnie obsługuje instalacje o wysokich wymaganiach, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.
Panel dystrybucji prądu stałego jest wyposażony w wyłączniki akumulatorowe 2*125A/1P i zawiera funkcje LLVD i BLVD zapewniające bezpieczne i elastyczne zarządzanie energią. Inteligencję systemu zapewnia dedykowany sterownik wyposażony w 3 analogowe wejścia czujników, 7 cyfrowych wejść stanu i 6 konfigurowalnych przekaźników alarmowych ze stykiem bezpotencjałowym. Zdalne monitorowanie i zarządzanie są możliwe za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne przeglądanie stanu i konfigurację.
Moduł prostownika systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
Dzięki modułowej i redundantnej konstrukcji system obsługuje do 6 modułów prostowników o mocy 3000 W skonfigurowanych do redundancji N+1, przy czym każdy kompaktowy moduł waży poniżej 2 kg. Prostowniki wykorzystują wymuszone chłodzenie powietrzem, osiągają współczynnik mocy bliski jedności (≥0,99) i utrzymują niskie całkowite zniekształcenia harmoniczne (THDi ≤5%), co zapewnia wydajną i czystą konwersję mocy. Dzięki dostępowi do konserwacji od przodu, okablowaniu na panelu górnym i stopniu ochrony IP20, obudowa do montażu w stojaku 3U podkreśla bezpieczeństwo operacyjne, łatwość serwisowania i prostą integrację ze standardowymi szafami 19-calowymi.
Systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
ET48300-M5S65 System zasilania DC w szafie serwerowej zapewnia wydajne, odporne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji w centrach danych i zastosowań przemysłowych wymagających niezawodnej dystrybucji zasilania prądem stałym. Akceptuje napięcie 220VAC 125A/2P(obsługa podwójnej linii pod napięciem) i zapewnia stabilne wyjście prądu stałego regulowane w zakresie od –43 VDC do –58 VDC, przy nominalnym punkcie pracy –53,5 VDC. Oferując maksymalną moc wyjściową 18 kW, system ten niezawodnie obsługuje instalacje o wysokich wymaganiach, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.
Panel dystrybucji prądu stałego jest wyposażony w wyłączniki akumulatorowe 2*125A/1P i zawiera funkcje LLVD i BLVD zapewniające bezpieczne i elastyczne zarządzanie energią. Inteligencję systemu zapewnia dedykowany sterownik wyposażony w 3 analogowe wejścia czujników, 7 cyfrowych wejść stanu i 6 konfigurowalnych przekaźników alarmowych ze stykiem bezpotencjałowym. Zdalne monitorowanie i zarządzanie są możliwe za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne przeglądanie stanu i konfigurację.
Moduł prostownika systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
Dzięki modułowej i redundantnej konstrukcji system obsługuje do 6 modułów prostowników o mocy 3000 W skonfigurowanych do redundancji N+1, przy czym każdy kompaktowy moduł waży poniżej 2 kg. Prostowniki wykorzystują wymuszone chłodzenie powietrzem, osiągają współczynnik mocy bliski jedności (≥0,99) i utrzymują niskie całkowite zniekształcenia harmoniczne (THDi ≤5%), co zapewnia wydajną i czystą konwersję mocy. Dzięki dostępowi do konserwacji od przodu, okablowaniu na panelu górnym i stopniu ochrony IP20, obudowa do montażu w stojaku 3U podkreśla bezpieczeństwo operacyjne, łatwość serwisowania i prostą integrację ze standardowymi szafami 19-calowymi.
Zalety systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
Szeroki zakres wejścia AC (85VAC ~ 300VAC) - Działa nawet w przypadku poważnych zaników napięcia i przepięć bez konieczności przełączania na akumulator
Sprawność >96% – Minimalizuje koszty wytwarzania ciepła i energii elektrycznej
Moc wyjściowa 3000 W przy napięciu wejściowym 176 ~ 300 V AC – wysoka gęstość mocy w obudowie 1U
Zakres pracy od -40 ℃ do +75 ℃ – Pełna moc znamionowa poniżej 50 ℃, niezawodna w ekstremalnych klimatach
Współczynnik mocy ≥0,99 i ≤5% THD – Praca przyjazna dla sieci przy minimalnych zniekształceniach harmonicznych
Dane techniczneSystemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
| Typ | ET48300-M5S65 | |||
| System | Wymiar | 482,6 (szer.) * 350,0 (gł.) * 5 U (wys.) | ||
| Waga | ≤25kg (bez prostowników) | |||
| Tryb chłodzenia | Naturalne chłodzenie | |||
| Tryb instalacji | Instalowany w szafie 19-calowej lub wewnątrz szafy | |||
| Tryb okablowania | Górny wlot i górny wylot | |||
| Tryb konserwacji | Konserwacja z przodu, zmiana klasy modułu wsparcia | |||
| Poziom ochrony | IP20 | |||
| AC Dystrybucja |
Tryb wprowadzania | 220VAC 125A/2P (obsługiwana jest podwójna linia pod napięciem) | ||
| Częstotliwość wejściowa | 45~65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
|
SPD AC
|
20kA/40kA, 8/20μs | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
| Maksymalna pojemność | 18 kW (6*3 kW, redundancja N+1) | |||
| Wyłączniki akumulatorów | 2*125A/1 szt | |||
| Wyłączniki obciążenia |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| SPD prądu stałego |
10kA/20kA, 8/20μs |
|||
| Prostownik | Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC | ||
| Efektywność | >96% | |||
| Moc znamionowa | 3000 W (176 ~ 300 V AC) | |||
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) | |||
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (1U/wys.) | |||
| Waga | ≤2 kg | |||
| Tryb chłodzenia | Wymuszone chłodzenie | |||
| Współczynnik mocy | ≥0,99 | |||
| THD | ≤5% | |||
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A | |||
| Kontroler | Wejście sygnału | 3 AI (3 temp. otoczenia), 7 DI | ||
| Wyjście alarmowe | 6 suchy kontakt | |||
| Port komunikacyjny | RS232/485, SNMP | |||
| Tryb wyświetlania | LCD | |||
| Środowisko | Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) | ||
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |||
| Wysokość | 0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna robocza temperatura spada o 1℃ wraz ze wzrostem wysokości o 200 m.) |
|||

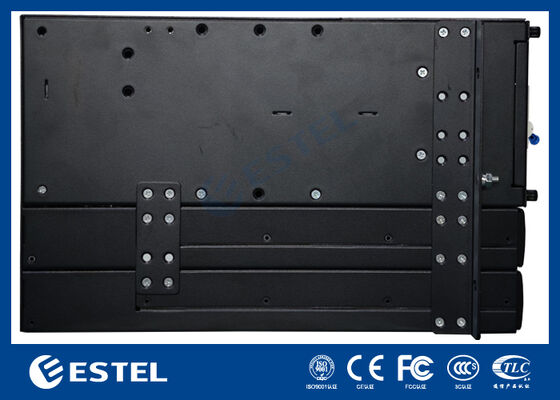

Struktura bocznaSystemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.

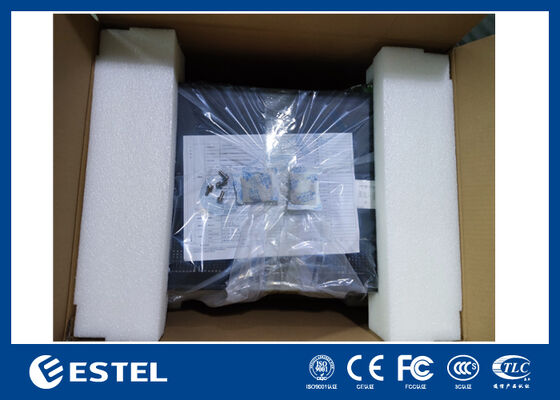

Pakiet systemu zasilania telekomunikacyjnego o mocy 18 kW i sprawności 96%.
