Szczegóły Produktu:
Zapłata:
|
| Wejście: | L1*3, L2*2, L3*2, N*6 | Napięcie wyjściowe: | DC48v |
|---|---|---|---|
| Prąd wyjściowy: | 125A | Efektywność: | 96% |
| Gwarancja: | 1 rok | Rozmiar: | 482,6 mm * 350 mm * 6U |
| Temperatura pracy: | -40℃~+75℃ | Tworzywo: | Aluminiowa powłoka |
| Uchwyt: | Montaż w stojaku 19 cali | Moduł prostownika: | 10*3000 W |
| Podkreślić: | Prostownik telekomunikacyjny,montowany w szafie 6U,System zasilania prostownikowego DC48V |
||

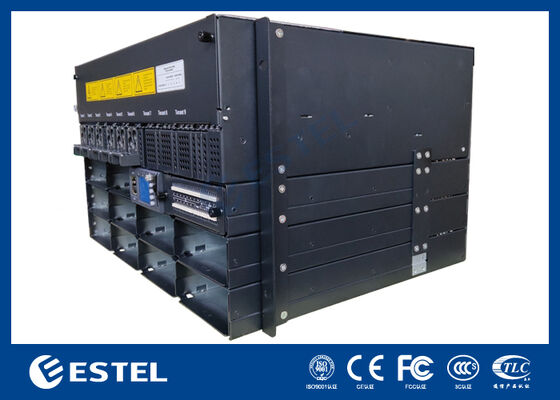

PrzeglądJednostka dystrybucji zasilania telekomunikacyjnego 6U 30 kW 48 V DC
ET481050-M7E106System zasilania DC w szafie serwerowej zapewnia wydajne, odporne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji w centrach danych i zastosowań przemysłowych wymagających niezawodnej dystrybucji zasilania prądem stałym. Akceptuje wejścia L1*3, L2*2, L3*2, N*6 i zapewnia stabilne wyjście DC regulowane w zakresie od –43VDC do –58VDC, przy nominalnym punkcie pracy –53,5VDC. Oferując maksymalną moc wyjściową 30 kW, system ten niezawodnie obsługuje instalacje o wysokich wymaganiach, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.
Zaprojektowany do pracy w wymagających warunkach, system działa w rozszerzonym zakresie temperatur od –40 ℃ do +65 ℃, toleruje wilgotność względną od 5% do 95% (bez kondensacji) i utrzymuje pełną wydajność na wysokościach do 3000 metrów. Łącząc skalowalną architekturę modułową ze sprawdzoną niezawodnością, ten system zasilania prądem stałym o mocy 30 kW stanowi solidne i skalowalne rozwiązanie energetyczne dla infrastruktury krytycznej, gdzie dostępność zasilania jest najważniejsza.

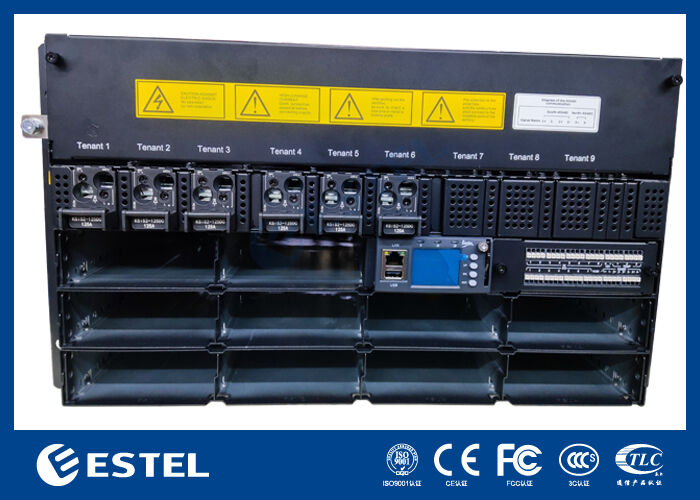

Dystrybucja mocyJednostka dystrybucji zasilania telekomunikacyjnego 6U 30 kW 48 V DC
| AC Dystrybucja |
Tryb wprowadzania | Listwa zaciskowa L1×3, L2×2, L3×2 i N×6 | ||
| Częstotliwość wejściowa | 45~65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
| Maksymalna pojemność | 30 kW (10*3000 W, redundancja N+1) | |||
| Wyłączniki akumulatorów | Szyny zbiorcze RTN+ BATT | |||
| Wyłączniki obciążenia |
LLVD: Wyłącznik automatyczny 6*125A/1PN + 3*≤125A/1PN (zarezerwowane gniazda) BLVD: Szyny zbiorcze RTN+GND |
|||

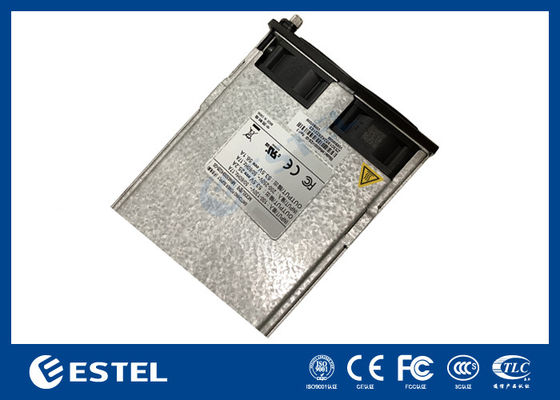

ProstownikzJednostka dystrybucji zasilania telekomunikacyjnego 6U 30 kW 48 V DC
Napięcie wejściowe:85VAC ~ 300VAC, znamionowe 220VAC
Wydajność: >96%
Moc znamionowa: 3000 W (176–300 V AC)
Temperatura pracy: –40℃ ~ +75℃ (pełna moc wyjściowa poniżej 50℃)
Wymiary: 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (wys.) (1U/wys.)
Waga: ≤2kg
Tryb chłodzenia: Wymuszone chłodzenie
Współczynnik mocy: ≥0,99
THD: ≤5%
Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A

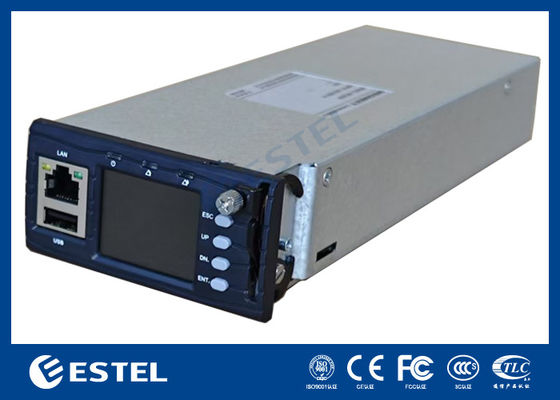

KontrolerzJednostka dystrybucji zasilania telekomunikacyjnego 6U 30 kW 48 V DC
MC2900 to sterownik mocy prądu stałego najnowszej generacji opracowany przez firmę ESTEL. Opiera się na procesorze ARM Cortex-A8, 256M Flash, 512M SRAM i systemie operacyjnym Linux. Urządzenie MC2900 oferuje solidniejszy, przyjazny dla użytkownika i łatwy w obsłudze interfejs. Sterownik zapewnia zaawansowane funkcje zarządzania prostownikami, modułami fotowoltaicznymi, modułami wiatrowymi, modułami DC/DC, modułami HVDC, olejem napędowym, akumulatorami VRLA i akumulatorami litowo-jonowymi.
Model: MC2900
Wejście sygnału: 4 AI (3 temp. otoczenia), 8 DI
Wyjście alarmowe: 7 styków bezpotencjałowych
Port komunikacyjny: RS232/485, SNMP
Tryb wyświetlania: LCD
SzczegółyJednostka dystrybucji zasilania telekomunikacyjnego 6U 30 kW 48 V DC
