Zaawansowany system zasilania prostownikiem o mocy 30 kW Inteligentna dystrybucja mocy DC
Szczegóły Produktu
System przenośnika telekomunikacyjnego DC48V z zdalnym sterowaniem
,System zasilania wyprostowania telekomunikacyjnego 48V
,System zasilania telekomunikacyjnego DC48V z gwarancją
Zaawansowany system zasilania prostownikiem 30 kW Inteligentna dystrybucja mocy DC
Przegląd produktówSystem zasilania prostownika o mocy 30 kW Inteligentne zasilanie prądem stałym
ET48750-M7E1010System zasilania DC w szafie serwerowej zapewnia wydajne, odporne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji w centrach danych i zastosowań przemysłowych wymagających niezawodnej dystrybucji zasilania prądem stałym. Obsługuje trójfazowe napięcie wejściowe 380 VAC i zapewnia stabilne wyjście prądu stałego z możliwością regulacji w zakresie od –43 VDC do –58 VDC, przy nominalnym punkcie pracy –53,5 VDC. Oferując maksymalną moc wyjściową 30 kW, system ten niezawodnie obsługuje instalacje o wysokich wymaganiach, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.
Panel dystrybucji prądu stałego jest wyposażony w bezpiecznik obwodu akumulatora 2*250A/2P i zawiera 2*LLVDi aFunkcjonalność BLVD zapewniająca bezpieczne i elastyczne zarządzanie energią. Inteligencję systemu zapewnia dedykowany sterownik wyposażony w 3 analogowe wejścia czujników, 7 cyfrowych wejść stanu i 6 konfigurowalnych przekaźników alarmowych ze stykiem bezpotencjałowym. Zdalne monitorowanie i zarządzanie są możliwe za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne przeglądanie stanu i konfigurację.
SpecyfikacjaSystem zasilania prostownika o mocy 30 kW Inteligentne zasilanie prądem stałym
| System | Wymiar | 482,6 (szer.) * 350,0 (gł.) * 10 U (wys.) | ||
| Waga | ≤45kg (bez prostowników) | |||
| Tryb chłodzenia | Naturalne chłodzenie | |||
| Tryb instalacji | Instalowany w szafie 19-calowej lub wewnątrz szafy | |||
| Tryb okablowania | Górny wlot i górny wylot | |||
| Tryb konserwacji | Konserwacja z przodu, zmiana klasy modułu wsparcia | |||
| Poziom ochrony | IP20 | |||
| AC Dystrybucja |
Tryb wprowadzania | 380VAC trójfazowy, 125A/4P | ||
| Częstotliwość wejściowa | 45~65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
|
SPD AC
|
20kA/40kA, 8/20μs | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
| Maksymalna pojemność | 18 kW (6*3 kW, redundancja N+1) | |||
| Wyłączniki akumulatorów | Bezpiecznik 2*250A/2P | |||
| Wyłączniki obciążenia |
LLVD1: 2*63A/1P+3*100A/1P; |
|||
| SPD prądu stałego | 10kA/20kA, 8/20μs | |||
| Prostownik | Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC | ||
| Efektywność | >96% | |||
| Moc znamionowa | 3000 W (176 ~ 300 V AC) | |||
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) | |||
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (1U/wys.) | |||
| Waga | ≤2 kg | |||
| Tryb chłodzenia | Wymuszone chłodzenie | |||
| Współczynnik mocy | ≥0,99 | |||
| THD | ≤5% | |||
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A | |||
| Kontroler | Wejście sygnału | 3 AI (3 temp. otoczenia), 7 DI | ||
| Wyjście alarmowe | 6 suchy kontakt | |||
| Port komunikacyjny | RS232/485, SNMP | |||
| Tryb wyświetlania | LCD | |||

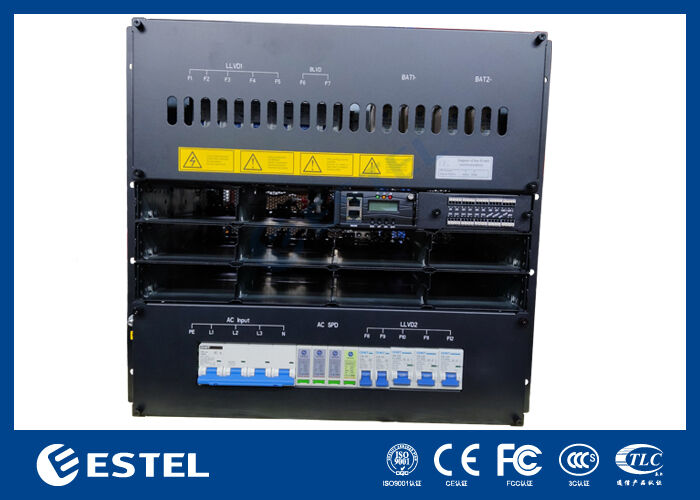

Widok z przoduSystem zasilania prostownika o mocy 30 kW Inteligentne zasilanie prądem stałym

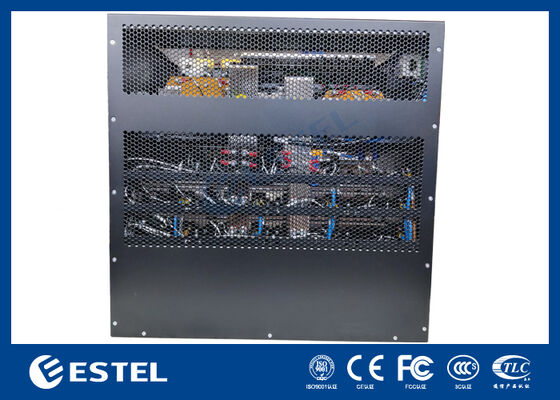

Widok z tyłuSystem zasilania prostownika o mocy 30 kW Inteligentne zasilanie prądem stałym

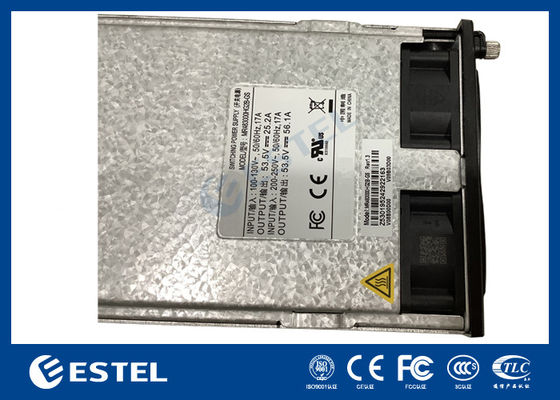

Moduł prostowniczySystem zasilania prostownika o mocy 30 kW Inteligentne zasilanie prądem stałym

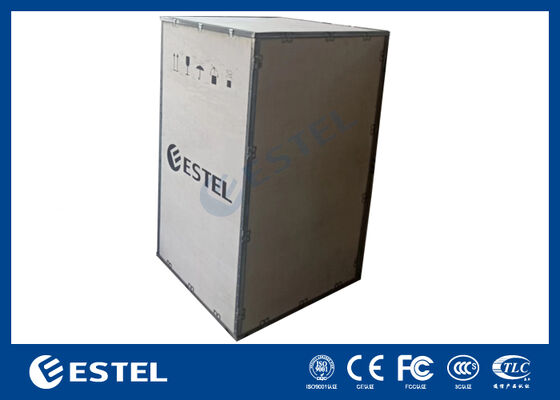

Pakiet drewnianych skrzynekSystem zasilania prostownika o mocy 30 kW Inteligentne zasilanie prądem stałym
-
