Szczegóły Produktu:
Zapłata:
|
| Napięcie wejściowe: | AC380V, trójfazowy | Napięcie wyjściowe: | DC48v |
|---|---|---|---|
| Prąd wyjściowy: | 6A, 10A, 16A | Aplikacja: | telekomunikacja, użyteczności publicznej, automatyka przemysłowa, przesył energii elektrycznej, BTS |
| typ: | Prostownik telekomunikacyjny, system prostownika prądu stałego, prostownik telekomunikacyjny do prze | Efektywność: | 96% |
| Gwarancja: | 1 rok | Rozmiar: | 482,6 mm * 350 mm * 5U |
| Nazwa produktu: | System prostowników, zasilacz telekomunikacyjny, system zasilania telekomunikacyjnego | Waga: | ≤25kg (bez modułu prostownika) |
| Kolor: | Czarny | Tworzywo: | Aluminiowa powłoka |
| Uchwyt: | Montaż w stojaku 19 cali | Moduł prostownika: | 6*3000 W |
| Podkreślić: | System prostowniczy 48V dla telekomunikacji z zarządzaniem zdalnym,Prostownik DC 18kW dla sieci telekomunikacyjnych,System prostowniczy zasilania telekomunikacyjnego z gwarancją |
||
Przegląd produktuDC48V 18kw Prostowarnia systemu przełącznika
ET48450-M7F65System zasilania stałym prądem zapewnia wysokiej wydajności, elastyczne rozwiązanie zasilania stałym prądem zaprojektowane specjalnie do infrastruktury telekomunikacyjnej, operacji w centrach danych,i zastosowań przemysłowych wymagających niezawodnego dystrybucji prądu stałegoPrzyjmuje trójfazowe wejście 380VAC i zapewnia stabilny wyjście prądu stałego regulowalne między ¥43VDC a ¥58VDC, z nominalnym punktem pracy ¥53,5VDC. Oferuje maksymalną moc wyjściową 18kW,system ten niezawodnie obsługuje instalacje o dużym zapotrzebowaniu przy jednoczesnym osiągnięciu wydajności konwersji mocy przekraczającej 96%.
System posiada konstrukcję modułową i redundantną i obsługuje do 6*3000W modułów prostowarunkowych skonfigurowanych do redundancji N+1, przy czym każdy moduł kompaktowy waży poniżej 2 kg.Sprostowarki wykorzystują chłodzenie na przymusowym powietrzu, osiągając współczynnik mocy zbliżony do jednostki (≥ 0,99), oraz utrzymując niskie całkowite zniekształcenie harmonijne (THDi ≤ 5%) dla efektywnej i czystej konwersji mocy.i IP20 ochrona przed wejściem, podwozie 5U montażowe na stojak podkreśla bezpieczeństwo operacyjne, łatwość obsługi i prostą integrację ze standardowymi 19-calowymi szafami.

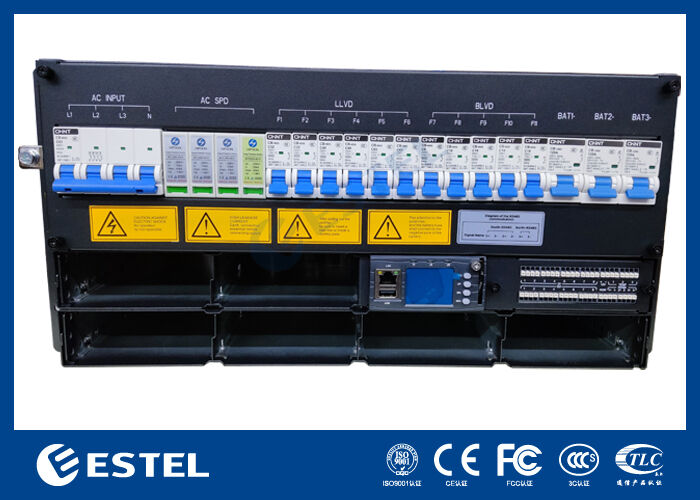

Panel dystrybucyjny prądu stałego jest wyposażony w wyłączniki 3*125A/1P dla baterii i zawiera LLVDi aFunkcjonalność BLVD zapewnia bezpieczne i elastyczne zarządzanie energią.i 8 konfigurowalnych przekaźników alarmowych suchego kontaktuZdalne monitorowanie i zarządzanie umożliwia się za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne wyświetlanie stanu i konfigurację.
SiłaDC48V 18kw Prostowarnia systemu przełącznika
| Klimatyzator Rozdzielanie |
Tryb wejścia
|
Trójfazowe 380V 63A/4P | ||
| Częstotliwość wejścia | 45~65 Hz, wartość znamionowa: 50Hz/60Hz | |||
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |||
| D.C. Rozdzielanie |
Napięcie wyjściowe | -43~-58VDC, wartość nominalna: -53.5VDC | ||
| Maksymalna pojemność | 18kw ((6*3kw, N+1 nadmiar) | |||
| Z wyłączeniem: | 3*125A/1P | |||
| Przerywacze obciążenia |
LLVD: 2*32A/1P+2*40A/1P+2*63A/1P BLVD: 1*6A/1P+2*10A/1P+2*16A/1P |
|||
| SPD prądu stałego | 10kA/20kA, 8/20μs | |||
KontrolerzDC48V 18kw Prostowarnia systemu przełącznika
|
Kontroler |
Model | MC2900 | ||
| Wprowadzenie sygnału | 4 AI ((3temperatura otoczenia, 1 wilgotność) | |||
| Wyjście alarmowe | 8 kontakt suchy | |||
| RS485 | Wsparcie | |||
| SNMP | Wsparcie | |||
| Tryb wyświetlania | LCD | |||
Moduł naprawczyzDC48V 18kw Prostowarnia systemu przełącznika
Napęd wejściowy: 85VAC ~ 300VAC, nominalny 220VAC
Wydajność: > 96%
Moc znamionowa: 3000 W (176~300 VAC)
Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)
Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)
Masa: ≤2 kg
Tryb chłodzenia: chłodzenie przymusowe
Współczynnik mocy: ≥ 0.99
THD: ≤ 5%
Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A
ŚrodowiskozDC48V 18kw Prostowarnia systemu przełącznika
Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)
Temperatura przechowywania: 40 °C ~ + 70 °C
wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)
Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
SzczegółyzDC48V 18kw Prostowarnia systemu przełącznika
