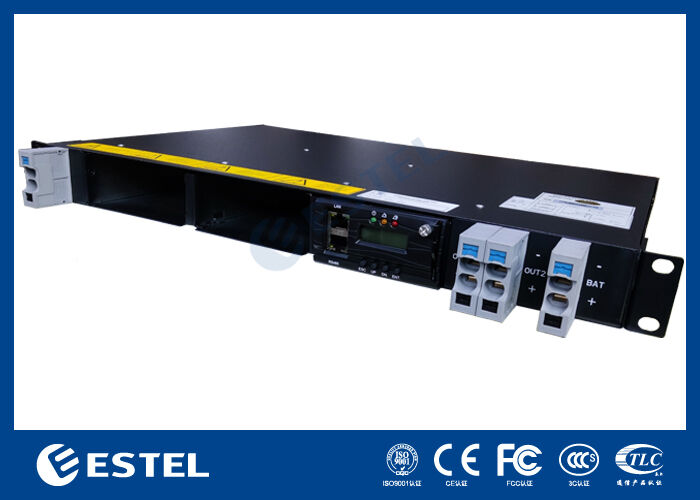

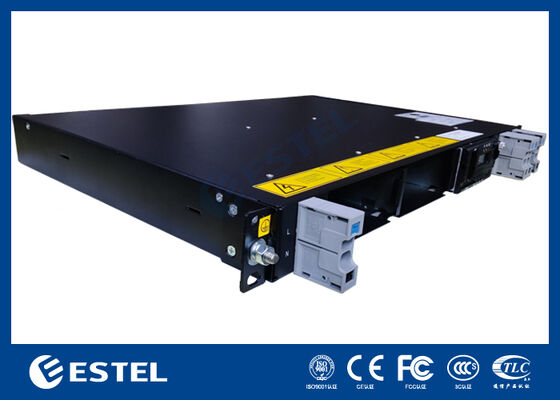

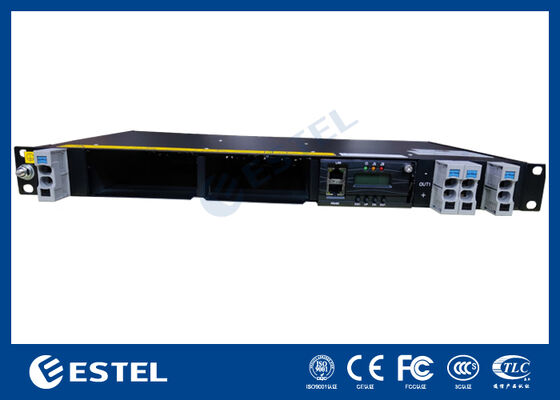

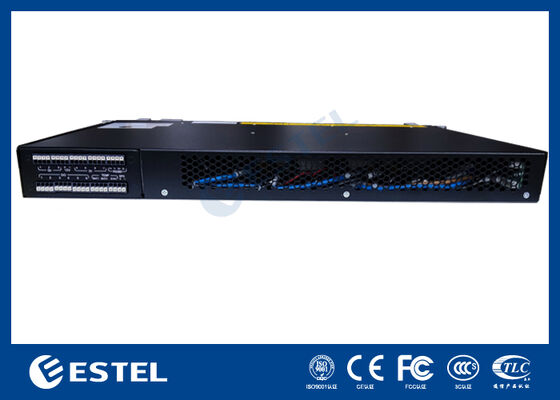

19 cali 1UDC48V System naprawczy telekomunikacyjny dla urządzeń sieciowych
Szczegóły Produktu
system wyprostowania telekomunikacyjnego z zdalnym zarządzaniem
,System wyprostowania sieci z sterowaniem
,System zasilania telekomunikacyjnego z zdalnym monitorowaniem
19-calowy system prostownika telekomunikacyjnego 1U DC48V do sprzętu sieciowego
Przegląd produktów19-calowy system prostownika telekomunikacyjnego 1U DC48V
ET4860-M3I21System zasilania DC w szafie serwerowej zapewnia wydajne, odporne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji w centrach danych i zastosowań przemysłowych wymagających niezawodnej dystrybucji zasilania prądem stałym. Obsługuje jednofazowe napięcie wejściowe 220 VAC i zapewnia stabilne wyjście prądu stałego z możliwością regulacji w zakresie od –43 VDC do –58 VDC, przy nominalnym punkcie pracy –53,5 VDC. Oferując maksymalną moc wyjściową 6 kW, system ten niezawodnie obsługuje instalacje o wysokich wymaganiach, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.
Dzięki modułowej i redundantnej konstrukcji system obsługuje maksymalnie 2 moduły prostowników o mocy 3000 W skonfigurowane do redundancji N+1, przy czym każdy kompaktowy moduł waży poniżej 2 kg. Prostowniki wykorzystują wymuszone chłodzenie powietrzem, osiągają współczynnik mocy bliski jedności (≥0,99) i utrzymują niskie całkowite zniekształcenia harmoniczne (THDi ≤5%), co zapewnia wydajną i czystą konwersję mocy. Dzięki dostępowi do konserwacji od przodu, okablowaniu na panelu górnym i stopniu ochrony IP20, obudowa o wysokości 1U do montażu w stojaku podkreśla bezpieczeństwo operacyjne, łatwość serwisowania i prostą integrację ze standardowymi szafami 19-calowymi.
Dystrybucja prądu przemiennegoz19-calowy system prostownika telekomunikacyjnego 1U DC48V
-
Tryb wprowadzania:220VAC jednofazowe
-
Częstotliwość wejściowa: 45–66 Hz, wartość znamionowa: 50 Hz/60 Hz
Dystrybucja prądu stałegoz19-calowy system prostownika telekomunikacyjnego 1U DC48V
-
Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC
-
Maksymalna pojemność:6 kW (2*3 kW, redundancja N+1)
-
Bezpieczniki akumulatorowe: zacisk wtykowy 1U*2
-
Wyłączniki obciążenia:BLVD:Terminal wciskany 1U*2
Prostownikz19-calowy system prostownika telekomunikacyjnego 1U DC48V
-
Napięcie wejściowe:85VAC ~ 300VAC, znamionowe 220VAC
-
Wydajność: >96%
-
Moc znamionowa: 3000 W (176–300 V AC)
-
Temperatura pracy: –40℃ ~ +75℃ (pełna moc wyjściowa poniżej 50℃)
-
Wymiary: 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (wys.) (1U/wys.)
-
Waga: ≤2kg
-
Tryb chłodzenia: Wymuszone chłodzenie
-
Współczynnik mocy: ≥0,99
-
THD: ≤5%
-
Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A
Kontrolerz19-calowy system prostownika telekomunikacyjnego 1U DC48V
-
Wejście sygnału: 3 AI (3 temp. otoczenia), 7 DI
-
Wyjście alarmowe: 6 styków bezpotencjałowych
-
Port komunikacyjny: RS232/485, SNMP
-
Tryb wyświetlania: LCD
System i środowiskoz19-calowy system prostownika telekomunikacyjnego 1U DC48V
| System | Wymiar | 482,6 (szer.)*350,0 (gł.)*1U (wys.) | ||
| Waga | ≤11kg (bez prostowników) | |||
| Tryb chłodzenia | Naturalne chłodzenie | |||
| Tryb instalacji | Instalowany w szafie 19-calowej | |||
| Tryb okablowania | Górny wlot i górny wylot | |||
| Tryb konserwacji | Konserwacja z przodu, zmiana klasy modułu wsparcia | |||
| Poziom ochrony | IP20 | |||
| Środowisko | Operacyjny temperatura |
-40 ℃ ~ + 65 ℃ (pełna moc wyjściowa poniżej 50 ℃) | ||
| Temperatura przechowywania | -40 ℃ ~ + 70 ℃ | |||
| Wilgotność robocza | 5% ~ 95% (bez kondensacji) | |||
| Wysokość | 0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna robocza temperatura spada o 1℃ wraz ze wzrostem wysokości o 200 m.) |
|||
Szczegóły19-calowy system prostownika telekomunikacyjnego 1U DC48V
-
