Panel zasilania telekomunikacyjnego 30kW, zasilanie prostownikowe i hybrydowy system zasilania DC telekomunikacyjnego energią słoneczną

Zasilacz telekomunikacyjny 30kW prostownikowy i hybrydowy zasilacz telekomunikacyjny DC zasilany energią słoneczną

1. Przegląd systemu zasilania telekomunikacyjnego ESTEL

Dostosowywana hybrydowa szafa zasilania telekomunikacyjnego ESTEL składa się głównie z szafy zewnętrznej, systemu zasilania telekomunikacyjnego, jednostki dystrybucji mocy, systemu chłodzenia i jednostki monitorowania środowiska. Ten typ szafy jest konfigurowalny, a jego konfiguracje opierają się na różnych potrzebach różnych klientów.

• Szafa zewnętrzna
• System zasilania telekomunikacyjnego
• Jednostka dystrybucji mocy
• System chłodzenia
• Jednostka monitorowania środowiska
• Akumulatory
• Falownik
• Itp.

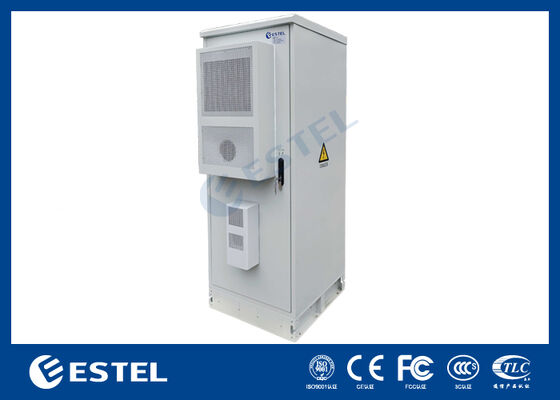

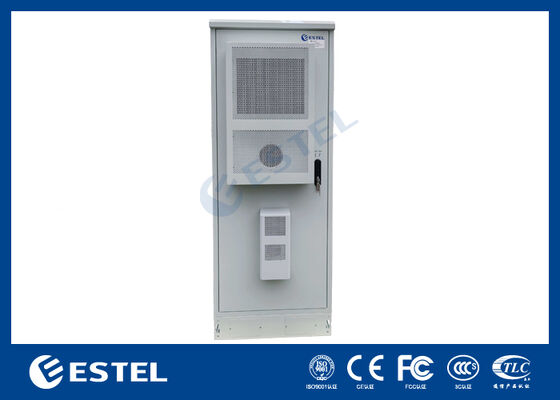

2. Cechy szafy zewnętrznej

• Model: ET7575200A-38U
• Wymiary: 750*750*2000mm
• Materiał: Stal ocynkowana

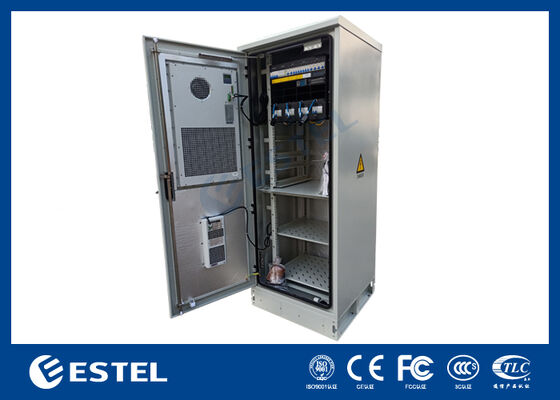

• Przestrzeń: Dwukomorowa, komora górna na system zasilania telekomunikacyjnego, komora dolna na akumulatory
• Drzwi: Jedne drzwi frontowe
• Zamek: Zamek trójpunktowy
• Zawias: Zawiasy wpuszczane
• Powłoka: Powłoka proszkowa poliestrowa
• Kolor: RAL7035
• Instalacja: Montaż podłogowy

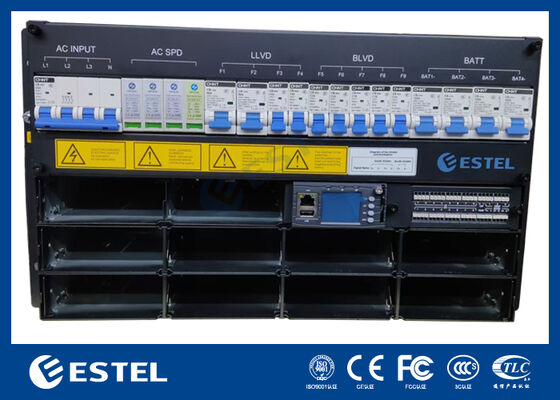

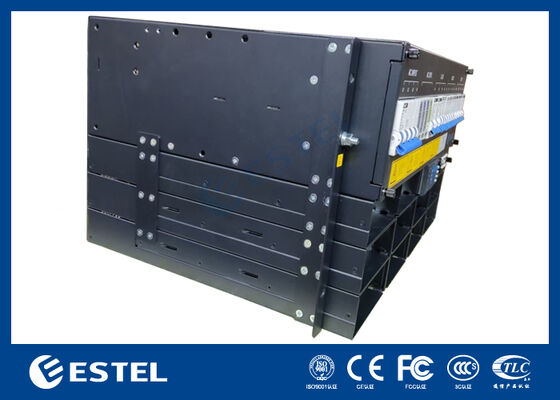

3. Cechy systemu zasilania telekomunikacyjnego

• Zasoby energetyczne: Sieć energetyczna i energia słoneczna
• Pojemność systemu zasilania: Maksymalnie 30kW (10x 3kW)
• Wejście zasilania: 220VAC, jednofazowe
• Wyjście DC: 48VDC
• Wyłączniki obciążenia: 63A, 32A, 16A, 10A (zgodnie z wymaganiami klienta)
• Akumulator: Litowo-jonowy, kwasowo-ołowiowy
• Gniazda zasilania konserwacyjnego

4. Cechy PDU

Dostępne są PDU z gniazdami o różnych standardach, z opcjami różnych klas komponentów SPD.

5. Cechy systemu chłodzenia

ESTEL dostarcza różne systemy chłodzenia w oparciu o charakterystykę klimatyczną kraju klienta, dane dotyczące rozpraszania ciepła przez sprzęt IT oraz warunki zasilania projektu klienta.

• Klimatyzator 110VAC, 220VAC, o mocy chłodniczej od 500W do 5000W
• Klimatyzator -48VDC, o mocy chłodniczej od 300W do 3000W
• Wymiennik ciepła 220VAC i -48VDC, o zdolności wymiany ciepła od 80W/K do 190W/K
• Klimatyzatory zespolone 220VAC i -48VDC, o mocy chłodniczej od 800W do 5000W

6. Cechy jednostki monitorowania środowiska

• Z wbudowanym modułem komunikacji bezprzewodowej 4G (Opcjonalnie, nie wchodzi w skład wersji standardowej)
• Obsługa transmisji Ethernet;
• Wiele portów szeregowych RS-485, obsługa integracji inteligentnych protokołów wielu marek źródeł zasilania, klimatyzatorów, BMS akumulatorów itp.
• Wiele portów wejścia/wyjścia sygnałów AI/DI/DO
• Obsługa wielu systemów satelitarnych: GPS, Beidou (Opcjonalnie, nie wchodzi w skład wersji standardowej)
• Wszystkie porty posiadają zabezpieczenia przed zakłóceniami elektromagnetycznymi, kompatybilnością elektromagnetyczną i przepięciami odgromowymi
• Zasilanie od -36VDC do -72VDC
• Możliwość montażu w standardowej szafie rack 1U
• Obsługa aplikacji mobilnej do dostarczania i konserwacji jednym przyciskiem (Opcjonalnie, nie wchodzi w skład wersji standardowej)
• Obsługa lokalnego dostarczania i konserwacji, lokalnej aktualizacji oprogramowania układowego oraz zdalnej aktualizacji przez sieć
• Zgodność ze specyfikacjami wielu operatorów (China Mobile itp.), firm wieżowych itp. dla platformy nadzoru terenowego interfejsu B i platformy zasilania
