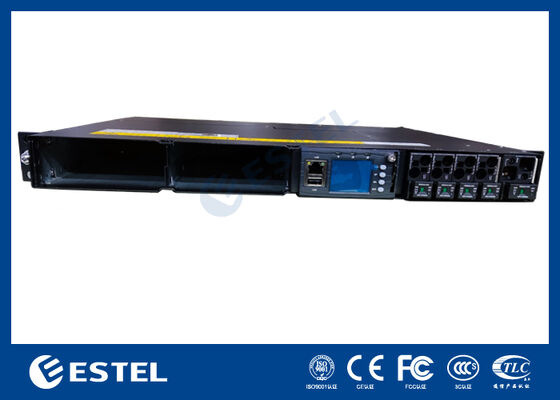

System zasilania telekomunikacyjnego 8kW 1U Subrack ze standardową szerokością 19 cali i wieloma portami komunikacyjnymi dla elastycznej sieci
Podstawowe właściwości
Miejsce pochodzenia:
Shenzhen, Chiny (kontynent)
Nazwa marki:
ESTEL
Orzecznictwo:
ISO9001, CE, 3C, FCC, TLC
Numer modelu:
ET48150-M7E21
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
358-2143 usd
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union
Możliwość zaopatrzenia:
20 000 zestawów miesięcznie
Podsumowanie produktu
System zasilania prądem stałym 8kW System zasilania ET48150-M7E21 Wprowadzenie 1U podstawowe zasilanie, 1U wysokości kompaktowy projekt, aby zaspokoić krytyczne potrzeby aplikacji światłowodowej i transmisji mikrofalowej, urządzenia dostępu, przełącznika.z MCB AC/bateria/obciążenieKable są z przodu ...
Szczegóły Produktu
Podkreślić:
Elastyczna sieć Telekomunikacyjny system zasilania
,1U Subrack Telecom Power System
,Wielokrotne porty łączności System zasilania telekomunikacyjnego
Dimension:
482,6(szer.)*350(gł.)*44(1U/wys.)
Weight:
≤7kg (bez prostowników)
Cooling Mode:
Naturalne chłodzenie
Installation Mode:
Zainstalowane na 19-calowym stojaku lub wewnątrz szafki
Cabling Mode:
Górne wejście i górne wyjście
Maintenance Mode:
e Konserwacja z przodu, zmiana klasy modułu wsparcia
Opis produktu
System zasilania prądem stałym 8kW System zasilania ET48150-M7E21
Wprowadzenie
1U podstawowe zasilanie, 1U wysokości kompaktowy projekt, aby zaspokoić krytyczne potrzeby aplikacji światłowodowej i transmisji mikrofalowej, urządzenia dostępu, przełącznika.z MCB AC/bateria/obciążenieKable są z przodu z MCB i busbar.
Kluczowe cechy
- Standardowa szerokość 19 cali, która ma zaletę szerokiego zastosowania
- Kompaktowa konstrukcja o wysokości 1U pozwala zaoszczędzić przestrzeń i koszty instalacji
- Wejście prądu przemiennego, obciążenie i okablowanie baterii znajdują się z przodu, okablowanie sygnału z tyłu.
- Doskonałe zarządzanie baterią, wydłuża żywotność baterii oraz zapewnia różne porty komunikacyjne, port RS485, port internetowy, suche kontakty itp., Co umożliwia elastyczne sieci i zdalne monitorowanie
- Sprostownik i sterownik są podłączalne na gorąco, łatwe i szybkie serwisowanie on-line
- Szeroki zakres napięcia wejściowego ((85-290Vac) sieć energetyczna jest dostosowalna
- Sztuka wyprostowująca jest kompatybilna zarówno z modułem wyprostowującym o mocy 3 kW, jak i z modułem wyprostowującym o mocy 4 kW.
- Nie.
Scenariusze zastosowania
- Bezprzewodowa stacja bazowa
- Sieć przesyłowa
- Sieć komunikacyjna przedsiębiorstw
- Nie.
ET48150-M7E21 Specyfikacje
| Rodzaj | 3 ~ 8kW 1U Subrack | |
| System | Wymiar | 482.6 ((W) * 350 ((D) * 44 ((1U/H) |
| - Nie, nie. |
≤ 7 kg (bez prostowarek)
|
|
|
Tryb chłodzenia
|
Chłodzenie naturalne | |
| Tryb instalacji |
Instalacja na stojaku o wymiarze 19 cali lub wewnątrz szafy
|
|
| Tryb okablowania | Górne wejście i wyjście | |
|
Tryb konserwacji
|
Utrzymanie przednie, zmiana klasy modułu wsparcia
|
|
|
Poziom ochrony
|
IP20 | |
| Klimatyzator Rozdzielanie |
Tryb wejścia | 220VAC jednofazowe |
| Pojemność wejściowa | 1×63A/1P | |
| Częstotliwość wejścia | 45~66Hz, wartość nominalna:50Hz/60Hz | |
| D.C. Rozdzielanie |
Napięcie wyjściowe | -43~58VDC, wartość podwyższona:-53.5VDC |
| Maksymalna pojemność | 8kW(4KW*2) | |
| Z wyłączeniem: | 1 × 125A | |
| Przerywacze obciążenia | BLVD:1×25A+1×32A | |
| SPD prądu stałego | 10kA/20KA,8/20μs | |
| 3 kW Sprostownik |
Napięcie wejściowe |
85VAC ≈ 300VAC, o mocy nominalnej 220VAC
|
| Efektywność | >96% | |
| Moc nominalna |
3000W ((176~300VAC)
|
|
| Temperatura pracy | 40°C~+75°C (pełna moc wyjściowa poniżej 50°C) | |
| Wymiar |
106.5mm(W) × 286mm(D) × 41,5mm(1U/H)
|
|
| Waga |
≤ 2 kg
|
|
| Tryb chłodzenia | Chłodzenie skupione | |
| Współczynnik mocy |
≥ 0,99 @ 220Vac 20-100% obciążenia
|
|
| 4 kW Sprostownik |
Napięcie wejściowe
|
85VAC ≈ 300VAC, o mocy nominalnej 220VAC
|
|
Efektywność
|
> 96,6% | |
| Elektryczność z napędem |
4000W ((176~300VAC)
|
|
| Temperatura pracy | 40°C~+75°C ((pełna moc wyjściowa poniżej 50°C) | |
| Wymiar | 106.5mm(W) × 285mm(D) × 41,5mm(1U/H) | |
| Waga |
≤ 2,1 kg
|
|
| Tryb chłodzenia | Chłodzenie skupione | |
| Współczynnik mocy |
≥ 0,99 @ 220Vac 20-100% obciążenia
|
|
| Kontroler |
Wprowadzenie sygnału
|
3 AI(2 temperatura baterii, 1 temperatura otoczenia),8 DI,2 RS485
|
| Wyjście alarmowe | 8 kontakt suchy | |
| Port łączności | LAN, USB, RS485, SNMP | |
| Tryb wyświetlania | LCD | |
| Środowisko | Działanie temperatury |
-40°C~+70°C
|
| Temperatura przechowywania |
-40°C~+70°C
|
|
| Praca w wilgotności |
5% ~ 95% (nie kondensujące)
|
|
|
Wysokość
|
0~3000m(Jeśli wysokość wynosi od 2000m do 3000m, maksymalna wysokość pracy
W przypadku większej wysokości powietrza temperatura spada o 1°C wraz ze wzrostem wysokości o 200 m.)
|
|
