System zasilania telekomunikacyjnego IP65 Obudowa zasilania zewnętrznego z korektorami 300A o mocy 18kW
Szczegóły Produktu
IP65 system zasilania telekomunikacyjnego na zewnątrz
,Obudowa zasilania telekomunikacyjnego 18kW
,300A system zasilania telekomunikacyjnego wyprostowania
System zasilania telekomunikacyjnego na zewnątrz IP65 Obudowa zasilania zewnętrznego z korektorami o mocy 18 kW 300A
1Wprowadzenie zewnętrznego systemu zasilania telekomunikacyjnego IP65 zewnętrzne obudowy zasilania z 18kW 300A korektorów
ET7575200A-38U-18kW/300A jest zewnętrzną szafką zasilania telekomunikacyjnego specjalnie zaprojektowaną do zastosowań w zakładach telekomunikacyjnych, zapewnia inteligentne zarządzanie zasilania dla operatorów telekomunikacyjnych,zapewnienie stabilnego zasilania krytycznych usług telekomunikacyjnych, i oszczędność kosztów operacyjnych klienta.

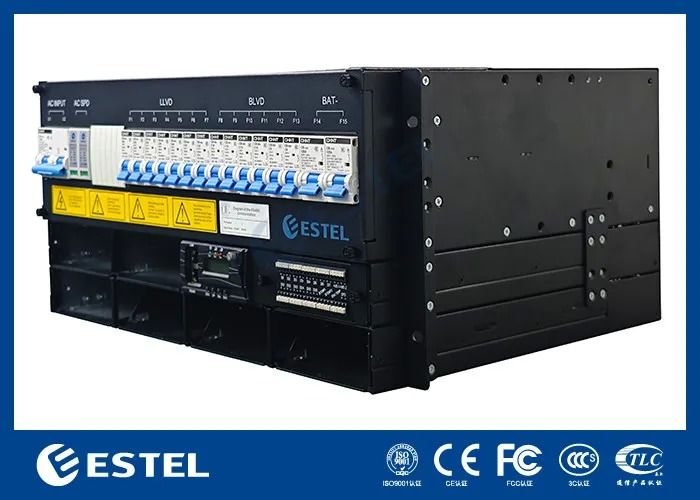

2. Parametry systemu zasilania wyprostowującego o mocy 18 kW
Ten 18kW 300A układ zasilania wyprostowania zapewnia 6 gniazdek dla modułów wyprostowania, hot-swappable,Klient może zainstalować od 2 do 6 sztuk modułów wyprostowujących o mocy 3 kW w zależności od całkowitej mocy obciążenia i przyszłego planu rozbudowyKlient może również wybrać moduły o mocy 4 kW dla bardziej wydajnego systemu zasilania, który może osiągnąć maksymalną całkowitą moc 24 kW.
W przypadku układu o mocy 18 kW z 6 modułami o mocy 3 kW parametry układu są następujące:
| Pozycja | Parametry | |
| Fizyczne | Wielkość | W = 482,6 mm, D = 350,6 mm, H = 8U |
| Instalacja | 19 ¢ | |
| Routing kablowy | Z dołu i z góry | |
| Utrzymanie | Wsparcie przednie, wymienialne na gorąco | |
| Poziom IP | IP20 | |
| Rozdzielenie mocy AC | Wpływ | 1 faza, 220VAC |
| MCB wejściowy | 2 × 125A/3P | |
| Częstotliwość | 45-65 Hz, wartość znamionowa: 50 Hz/60 Hz | |
| SPD prądu przemiennego | 20kA/40kA, 8/20μs | |
| Wyjście AC | / | |
|
Pojemność prądu stałego Rozdzielanie |
Produkcja | -43VDC do -58VDC, moc znamionowa: -53.5VDC |
| Maksymalna pojemność | System wyprostowujący o mocy 18 kW (6 × 3 kW); | |
| MCB z akumulatorami | 2 × 125A/1P | |
| MCB obciążenia | LLVD: 2× 125A/1P, 2× 63A/1P | |
| BLVD: 4× 125A/1P, 4× 63A/1P | ||
| SPD prądu stałego | 10kA/20kA, 8/20μs | |
|
Sprostownik Moduł |
Napięcie wejściowe | 85VAC - 300VAC, wartość nominalna: 220VAC |
| Efektywność | ≥ 96% (96,6% w przypadku opcji) | |
| Moc wyjściowa nominalna | 3000 W | |
| Wielkość | W = 106,5 mm, D = 286 mm, H = 1U | |
| Chłodzenie | Wymuszone chłodzenie powietrzem | |
| Wskaźnik mocy | ≥ 0,99 @220VAC, obciążenie 20% - 100% | |
|
Władza Monitoring |
Kontroler | MC2900 |
| Porty komunikacyjne | LAN, USB, RS485, SNMP | |
3. Parametry 38U IP65 zewnętrznej obudowy zasilania
| Abinet | Model | ET7575200A-38U |
| Poziom IP | IP65 | |
| Wymiary zewnętrzne | 2000 (H) × 750 (W) × 750 (D) mm | |
| Przestrzeń wewnętrzna | 19 ‰, 38 U | |
| Materiał | Płyty stalowe ocynkowane | |
| Izolacja | Z | |
| Drzwi | Jedno wejście. | |
| Zamknij. | Zamknięcie trzypunktowe | |
| Zębaty | Wnętrze zawiasu | |
| Powierzchnia | Powierzchnia poliestrowa w proszku | |
| Kolor | Dostosowywalne | |
| Routing kablowy | Na dole | |
| Instalacja | Wyroby z włókien sztucznych | |
| Chłodzenie | Klimatyzator | 1000W DC48V |
| Wymiana ciepła | 80K/W, 100K/W itp. | |
| System wentylatora | System wentylatorów awaryjnych z regulatorem temperatury | |
| System energii telekomunikacyjnej | Podstawa zasilania | 3U~10U |
| Moduły naprawcze | 3 kW lub 4 kW | |
| Moduły słoneczne | Modele wysokosprawniarek do wyboru | |
| Kontroler | MC2900 | |
| Pudełko dystrybucyjne | Opcjonalnie | |
| PDU | Opcjonalnie |
4Zalety systemu energii telekomunikacyjnej
- Modułowa struktura
- Efektywność kosztowa
- Dostosowywalne
- Szybkie wdrożenie
- Łatwa instalacja
- Inteligentne zarządzanie
-
