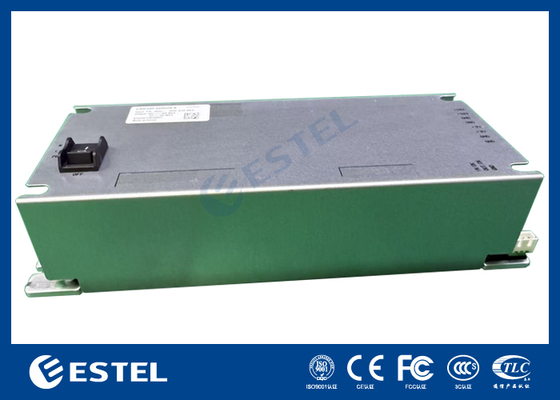

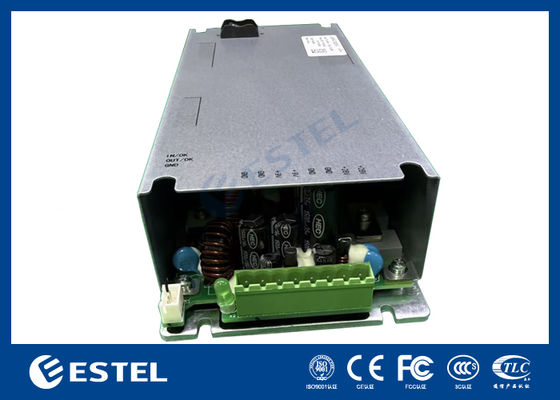

MR483000HG2B-GS Wysokiej Wydajności Moduł Sprostowania 3000W, 85 ̊290VAC wejście, 42 ̊58VDC wyjście, Chłodzenie powietrzem przymusowym, Certyfikat CE/UL

Przegląd produktu

MR483000HG2B-GSjest urządzeniem zasilania, które przekształca standardowe napięcie prądu przemiennego w stabilne 48 Vdc dla systemów zasilania komunikacyjnego.
W przypadku większej pojemności ładunkowej moduły prostowarunkowe mogą być podłączone równolegle lub dodatkowy niezależny moduł monitorowania może być wykorzystany do inteligentnego sterowania.

Moduł wyprostowujący to modułowa jednostka podłączalna zaprojektowana do kompatybilności z regalami i szafami.

Środowisko operacyjne

Charakterystyka elektryczna

Parametry wejściowe

• Napięcie robocze: od 85Vac do 290Vac

• Częstotliwość: 45Hz ~ 66Hz (Nominowana: 50/60Hz)

• Prąd wejściowy: ≤ 18A

• Współczynnik mocy: ≥ 0,99 (w 220Vac, obciążenie 20% ~ 100%)

• THD: ≤ 5% (w obciążeniu 50%~100%)

Parametry wyjściowe

• Władowanie wyjściowe: 42VDC ~ 58VDC (nazwa: 53,5VDC)

• Wskaźnik mocy liniowej:

  • 3000W od 176VAC do 290VAC

  • Obniżka mocy do 1250 W z 175VAC do 85VAC

• Regulacja napięcia: ≤±0,6%Vo

• Działalność i hałas: ≤200mVp-p (szerokość pasma ≤20MHz)

• Pojemność w stanie gotowości: ≤ 4 W

• Czas uruchomienia: 3 s ~ 8 s

• Czas oczekiwania: > 10 ms

• Hałas telefoniczny: ≤2mV

• napięcie hałasowe szerokopasmowe:

  • ≤ 50 mV (3,4 kHz ~ 150 kHz)

  • ≤ 20mV (0,15MHz ~ 30MHz)

Charakterystyka mechaniczna

• Wymiary: 41,5 mm (H) × 106,4 mm (W) × 291 mm (D)

• Masę: < 2 kg

• Chłodzenie: Chłodzenie powietrzem przymusowym z wbudowanym wentylatorem (liniowa regulacja prędkości)

Charakterystyka produkcji

• Grafiki i krzywe zawarte w oryginalnej instrukcji obsługi (prąd wyjściowy, obniżenie napięcia wejściowego, obniżenie temperatury, krzywa wydajności)

Inne cechy

Elementy zabezpieczające

• Przesyłkowe napięcie:

  • 290~300Vac → światło ostrzegawcze, wyjście normalne

  • 300Vac → wyjście wyłączone

• Pod napięciem:

  • < 80±5Vac → wyjście wyłączone

  • 80~90Vac → automatyczne odzyskiwanie

• Przesun wyjściowy:

  • Wewnętrzne: 58,5VDC~60,5VDC, wyłączenie, odzyskanie poprzez ponowne zasilanie

  • Zewnętrzne: > 63VDC dla > 500 ms, blokada

• Ograniczenie prądu: patrz krzywa wyjściowa

• Krótkie połączenie: długotrwała tolerancja, automatyczne odzyskiwanie

• Zbyt wysoka temperatura: chroniona

• Certyfikaty: CE, UL, CB

  • Uwaga: W przypadku pojazdów z silnikiem silnikowym nie należy używać silnika silnikowego.

• EMC: EN 55032 klasa B, EN 55035, IEC 61000-3-2/3

• Ochrona przed błyskawicami: 5kA (8/20μs)

• MTBF: > 500 000 godzin @ 25°C

• Hałas: ≤ 55 dB (A) @ 40°C

Opis interfejsu

Złoty układ szpilki

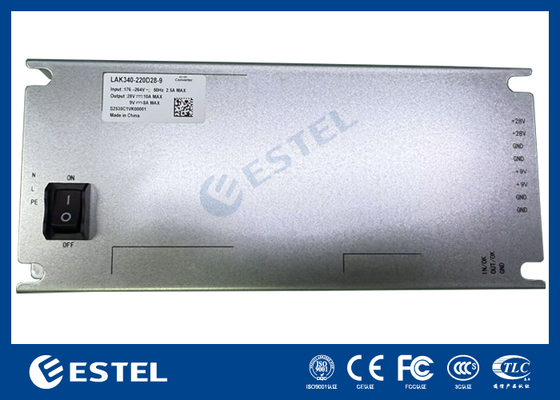

Opis panelu modułu

Wskaźniki na przednim panelu:

• Moc (zielona)

  • Włączony: Normalny

  • Wyłączone: brak wejścia / nieprawidłowe wejście

  • Błysk 4 Hz: Status zapytania ręcznego

• Alarm (żółty)

  • Nie ma alarmu.

  • Włączone: ograniczenie prądu

  • 0.5Hz błysk: utrata łączności

  • Błysk 4 Hz: błąd adresu

Wady (czerwone)

• Włączone: brak wyjścia / usterka wewnętrzna

• Zablokowanie nad napięciem: Odłączyć na 1 minutę do zresetowania
