System zasilania prądem stałym o dużej pojemności 3 27 kW 7U, modularne korektory 3000 W, szeroki wpis prądu przemiennego, wydajność > 96%

Przegląd produktu

System zasilania prądem stałym 3 ′′ 27 kW 7U jest rozwiązaniem o dużej pojemności przeznaczonym dla sieci telekomunikacyjnych, centrów danych i obiektów przemysłowych wymagających niezawodnego zasilania prądem stałym.Obsługuje zarówno 380VAC trójfazowe, jak i 220VAC jednopasowe wejście, zapewniający stabilną moc wyjściową od 43 do 58 VDC o wartości znamionowej 53,5 VDC. O maksymalnej mocy 27 kW,system ten zapewnia wystarczającą moc do zastosowań na dużą skalę przy zachowaniu wydajności powyżej 96%.

System integruje do dziewięciu modułów wyprostowujących, z których każdy ma moc nominalną 3000 W i masę ≤2 kg. Moduły te są wyposażone w chłodzenie przymusowe, wysoki współczynnik mocy ≥0.99, a THD ≤ 5%, zapewniając czystą i stabilną konwersję mocy prądu stałego.i łatwość integracji z 19-calowymi regałami.

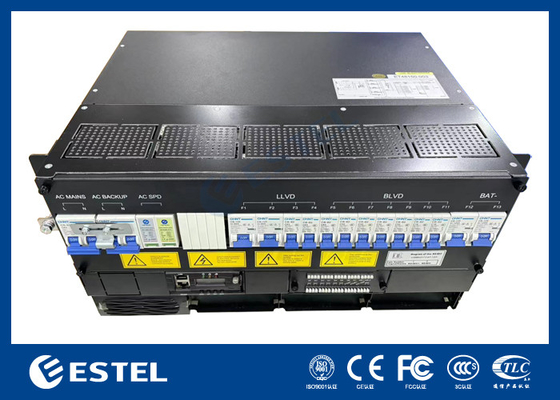

System dystrybucji prądu stałego obejmuje sześć wyłączników baterii 125A i cztery wyłączniki obciążenia 63A, zapewniając elastyczne i bezpieczne zarządzanie obciążeniem.6 alarmów kontaktowych na sucho, oraz zdalnej komunikacji za pośrednictwem RS232/485 i SNMP.

Zbudowana do wymagających warunków, jednostka działa od 40 ° C do + 65 ° C, wytrzymuje 5 95% wilgotności nie kondensującej i utrzymuje stabilną pracę na wysokościach do 3000 m.Dzięki modułowej architekturze i solidnej wydajności, system zasilania prądem stałym 3 ‰ 27 kW 7U jest idealnym wyborem dla infrastruktury krytycznej wymagającej skalowalnych i niezawodnych rozwiązań energetycznych.

System

• Rozmiar: 482,0 ((W) × 350,0 ((D) × 7U ((H)

• Masa: ≤ 30 kg (bez prostowarek)

• Tryb chłodzenia: chłodzenie naturalne

• Tryb montażu: instalowany na półce o długości 19 cali lub wewnątrz szafki

• Tryb okablowania: górne wejście i górne wyjście

• Tryb konserwacji: konserwacja przednia, zmiana klasy modułu wspierającego

• Poziom ochrony: IP20

Rozdzielenie AC

• Tryb wejściowy: trójfazowy 380VAC lub jednofazowy 220VAC

• Pojemność wejściowa: 1×63A/3P

• Częstotliwość wejścia: 4566Hz, wartość nominalna: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• napięcie wyjściowe: ¥43 ~ ¥58VDC, wartość nominalna: ¥53,5VDC

• Maksymalna moc: 27kW (3kW × 9)

• Odłączacze baterii: 6×125A/1P

• Wymagania w odniesieniu do urządzeń do przepływu powietrza

• SPD prądu stałego: 10kA, 8/20μs

Sprostownik

• Napęd wejściowy: 85VAC ~ 300VAC, nominalny 220VAC

• Wydajność: > 96%

• Moc znamionowa: 3000 W (176~300 VAC)

• Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)

• Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)

• Masa: ≤2 kg

• Tryb chłodzenia: chłodzenie przymusowe

• Współczynnik mocy: ≥ 0.99

• THD: ≤ 5%

• Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A

Kontroler

• Wprowadzenie sygnału: 4 AI (3 temperatury akumulatora, 1 temperatury otoczenia), 7 DI

• Wyjście alarmowe: 6 kontaktów suchych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)

• Temperatura przechowywania: 40 °C ~ + 70 °C

• wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)

• Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
