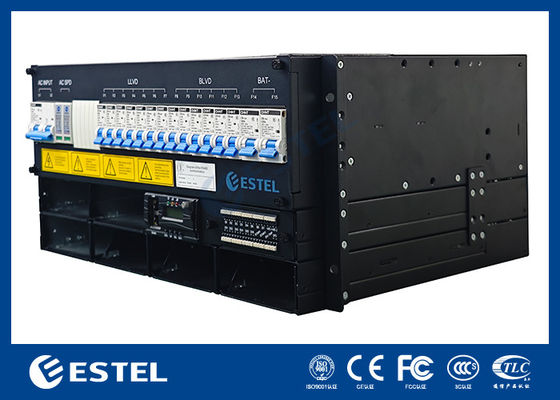

Kompaktowe rozwiązanie zasilania prądem stałym 3 ′′ 9 kW 6U, wysoka wydajność > 96%, modularne korektory 3000W, elastyczne wejście AC

Przegląd produktu

Rozwiązanie zasilania prądem stałym z napędem stałym 6U o mocy 3 ‰ 9 kW jest zaprojektowane w celu dostarczania niezawodnej i wydajnej energii dla telekomunikacji, infrastruktury IT i obiektów przemysłowych.Włącza się urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania., zapewnia regulowane wyjście od 43 do 58 VDC z nominalnym ¥53,5 VDC, co sprawia, że nadaje się do stabilnego zasilania prądem stałym w krytycznych sieciach.

System ten osiąga maksymalną moc wyjściową 9 kW dzięki trzem modułom prostowarunkowym do wymiany na gorąco, z których każdy ma moc nominalną 3000 W i waży mniej niż 2 kg. Przy chłodzeniu na przymusowym powietrzu wysoki współczynnik mocy ≥ 0.99, a całkowite zniekształcenie harmonijne ≤ 5%, wyrównywacze zapewniają stabilną wydajność i wysokiej jakości konwersję mocy nawet w warunkach wymagających obciążeń.

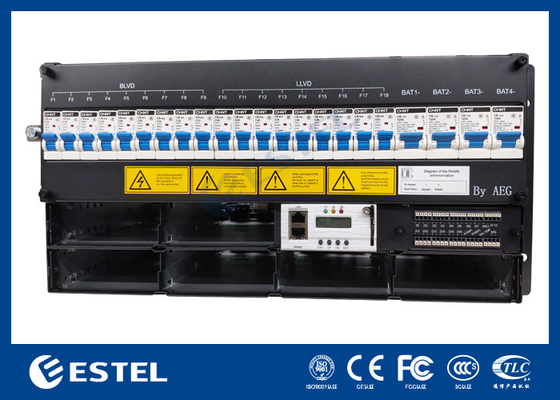

Wyposażony w podwójne wyłączniki baterii o mocy 125A i wiele wyłączników obciążenia BLVD, system zapewnia elastyczny rozkład prądu stałego i zwiększone bezpieczeństwo.Jego sterownik integruje monitorowanie temperatury (bateria i otoczenie)Systemy monitorowania i monitorowania (RS232/485, SNMP) umożliwiają zdalny nadzór.

Zaprojektowany z myślą o wytrzymałości, podłóg działa w temperaturze od 40°C do +65°C, toleruje 5-95% wilgotności nie kondensującej i utrzymuje niezawodną wydajność nawet na wysokości 3000 m. Kompaktny faktor kształtu 6U,utrzymanie przedniego dostępu, a ochrona IP20 sprawia, że jest to praktyczny wybór dla operatorów poszukujących wydajności, skalowalności i łatwości wdrażania w aplikacjach krytycznych dla misji.

System

• Wymiary: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Masa: ≤ 25 kg (bez prostowarek)

• Tryb chłodzenia: chłodzenie naturalne

• Tryb montażu: instalowany na półce o długości 19 cali lub wewnątrz szafki

• Tryb okablowania: górne wejście i górne wyjście

• Tryb konserwacji: konserwacja przednia, zmiana klasy modułu wspierającego

• Poziom ochrony: IP20

Rozdzielenie AC

• Tryb wejściowy: trójfazowy 380VAC lub jednofazowy 220VAC

• Pojemność wejściowa: 1×63A/3P

• Częstotliwość wejścia: 4566Hz, wartość nominalna: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• napięcie wyjściowe: ¥43 ~ ¥58VDC, wartość nominalna: ¥53,5VDC

• Maksymalna moc: 9kW (3kW × 3)

• Odłączacze baterii: 2×125A/1P

• Wymagania w odniesieniu do urządzeń, w których jest stosowany układ rozgrzewający:

• SPD prądu stałego: 10kA, 8/20μs

Sprostownik

• Napęd wejściowy: 85VAC ~ 300VAC, nominalny 220VAC

• Wydajność: > 96%

• Moc znamionowa: 3000 W (176~300 VAC)

• Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)

• Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)

• Masa: ≤2 kg

• Tryb chłodzenia: chłodzenie przymusowe

• Współczynnik mocy: ≥ 0.99

• THD: ≤ 5%

• Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A

Kontroler

• Wprowadzenie sygnału: 4 AI (3 temperatury akumulatora, 1 temperatury otoczenia), 7 DI

• Wyjście alarmowe: 6 kontaktów suchych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)

• Temperatura przechowywania: 40 °C ~ + 70 °C

• wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)

• Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
