System zasilania prądem stałym 3 ‰ 18 kW 6U Subrack, 380VAC/220VAC Wstęp, ‰ 43 do ‰ 58VDC Wyjście, >96% Wydajność, ≤2kg Moduły naprawcze

Przegląd produktu

Subrack DC Power System 6U o mocy 3 ‰ 18 kW jest niezawodnym i skalowalnym rozwiązaniem zasilania przeznaczonym do telekomunikacji, IT i zastosowań przemysłowych.Obsługuje zarówno 380VAC trójfazowe, jak i 220VAC jednopasowe wejście, zapewnia stabilną moc wyjściową od 43 do 58 VDC o wartości znamionowej 53,5 VDC. Dzięki maksymalnej mocy systemu 18 kW i wydajności powyżej 96% zapewnia wysoką wydajność, oszczędność energii,i ciągłe działanie.

System przyjmuje architekturę modułową z maksymalnie sześcioma modułami wyprostowawczymi, z których każdy ma moc nominalną 3000 W i waży mniej niż 2 kg. Moduły mają funkcję chłodzenia przymusowego, współczynnik mocy ≥ 0.99, a THD ≤ 5%, zapewniając czystą i wydajną moc prądu stałego.podczas gdy ochrona IP20 gwarantuje bezpieczeństwo i trwałość.

System wyposażony jest w cztery wyłączniki baterii (4×125A/1P) i dwa wyłączniki obciążenia (2×63A/1P), zapewniając bezpieczne dystrybucję prądu stałego.7 wejścia cyfrowegoMonitoring jest umożliwiony za pośrednictwem RS232/485 i SNMP, z interfejsem LCD dla łatwej obsługi.

Zbudowany do trudnych warunków, urządzenie działa w temperaturze od 40°C do +65°C (pełne obciążenie poniżej 50°C), wytrzymuje wilgotność 5-95% bez kondensacji i obsługuje instalację na wysokościach do 3000 m.Jego kompaktowa konstrukcja 6U i kompatybilność z 19-calowym regałem sprawiają, że jest idealnym wyborem dla krytycznych zastosowań zasilania wymagających wysokiej wydajności, skalowalność i niezawodność.

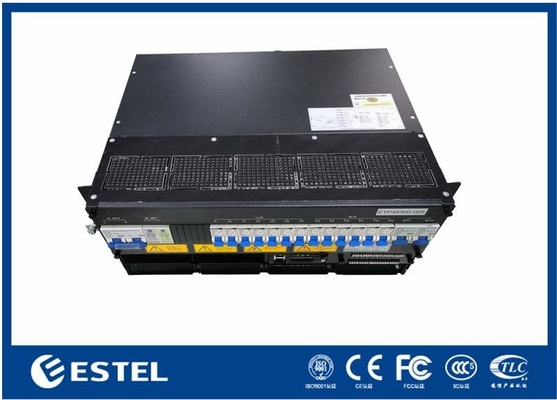

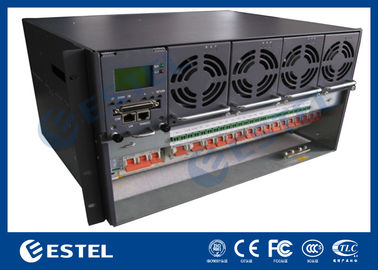

3-18kW 6U Subrack

System

• Wymiary: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Masa: ≤ 25 kg (bez prostowarek)

• Tryb chłodzenia: chłodzenie naturalne

• Tryb montażu: instalowany na półce o długości 19 cali lub wewnątrz szafki

• Tryb okablowania: górne wejście i górne wyjście

• Tryb konserwacji: konserwacja przednia, zmiana klasy modułu wspierającego

• Poziom ochrony: IP20

Rozdzielenie AC

• Tryb wejściowy: trójfazowy 380VAC lub jednofazowy 220VAC

• Pojemność wejściowa: 1×63A/3P

• Częstotliwość wejścia: 4566Hz, wartość nominalna: 50Hz/60Hz

• SPD AC: 20kA/40kA, 8/20μs

Rozdzielenie prądu stałego

• napięcie wyjściowe: ¥43 ~ ¥58VDC, wartość nominalna: ¥53,5VDC

• Maksymalna moc: 18kW (3kW × 6)

• Odłączacze baterii: 4×125A/1P

• Wymagania w odniesieniu do urządzeń do przepływu powietrza

• SPD prądu stałego: 10kA, 8/20μs

Sprostownik

• Napęd wejściowy: 85VAC ~ 300VAC, nominalny 220VAC

• Wydajność: > 96%

• Moc znamionowa: 3000 W (176~300 VAC)

• Temperatura robocza: 40 °C do +75 °C (pełna moc poniżej 50 °C)

• Rozmiar: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1 U/H)

• Masa: ≤2 kg

• Tryb chłodzenia: chłodzenie przymusowe

• Współczynnik mocy: ≥ 0.99

• THD: ≤ 5%

• Wyjście prądu stałego: ¥43 ~ ¥58VDC, znamionowe ¥53,5VDC, maksymalnie 55A

Kontroler

• Wprowadzenie sygnału: 4 AI (3 temperatury akumulatora, 1 temperatury otoczenia), 7 DI

• Wyjście alarmowe: 6 kontaktów suchych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: ¥40°C ~ +65°C (pełna moc wyjściowa poniżej 50°C)

• Temperatura przechowywania: 40 °C ~ + 70 °C

• wilgotność operacyjna: 5% ~ 95% (nie kondensacyjna)

• Wysokość: 0 ~ 3000 m (jeśli wysokość znajduje się w zakresie od 2000 m do 3000 m, maksymalna temperatura pracy zmniejsza się o 1 °C wraz ze wzrostem wysokości o 200 m.)
